Trong hệ thống phòng cháy chữa cháy, trạm bơm đóng vai trò quan trọng trong việc cung cấp nước với lưu lượng và áp lực cần thiết khi xảy ra hỏa hoạn. Vậy trạm bơm chữa cháy là gì, có cấu tạo và nguyên lý hoạt động như thế nào? Hãy cùng PCCC Ngày Đêm tìm hiểu chi tiết về vai trò, cách vận hành và những lưu ý khi kiểm tra, bảo trì trạm bơm PCCC trong bài viết dưới đây.

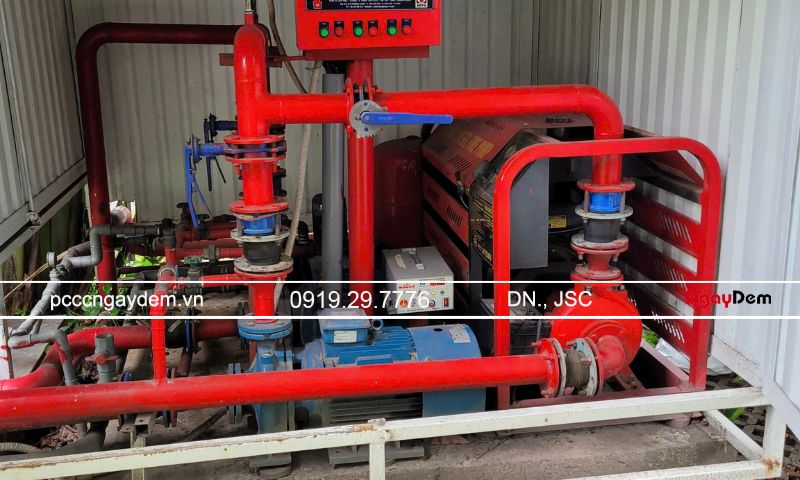

Trạm bơm chữa cháy là gì?
Trạm bơm chữa cháy là tổ hợp các máy bơm, tủ điều khiển, hệ thống đường ống, van và thiết bị phụ trợ có chức năng cung cấp nước với lưu lượng, áp lực đáp ứng yêu cầu chữa cháy của công trình. Đây là bộ phận quan trọng trong các hệ thống chữa cháy bằng nước, đặc biệt là hệ thống sprinkler tự động và hệ thống họng nước chữa cháy.
Về nguyên lý, trạm bơm PCCC hút nước từ bể chứa hoặc nguồn nước được thiết kế phù hợp, sau đó tạo áp lực đẩy nước qua mạng đường ống đến các thiết bị chữa cháy. Khi phát sinh nhu cầu sử dụng nước, máy bơm được khởi động theo chế độ điều khiển đã thiết lập nhằm duy trì khả năng cấp nước phục vụ chữa cháy.
Trạm bơm chữa cháy thường được lắp đặt tại nhà máy, nhà xưởng, kho hàng, chung cư, trung tâm thương mại và các công trình có hệ thống chữa cháy bằng nước cần cấp áp chủ động. Quy mô, công suất và cấu hình trạm bơm được xác định dựa trên nhu cầu cấp nước, đặc điểm công trình và các yêu cầu kỹ thuật áp dụng.
Vai trò của trạm bơm chữa cháy trong hệ thống PCCC
Trạm bơm chữa cháy có nhiệm vụ tạo áp lực và cung cấp lưu lượng nước cần thiết để các thiết bị chữa cháy hoạt động theo yêu cầu thiết kế. Đây là bộ phận quan trọng trong hệ thống cấp nước chữa cháy, đặc biệt tại những công trình sử dụng hệ thống sprinkler tự động và họng nước chữa cháy.

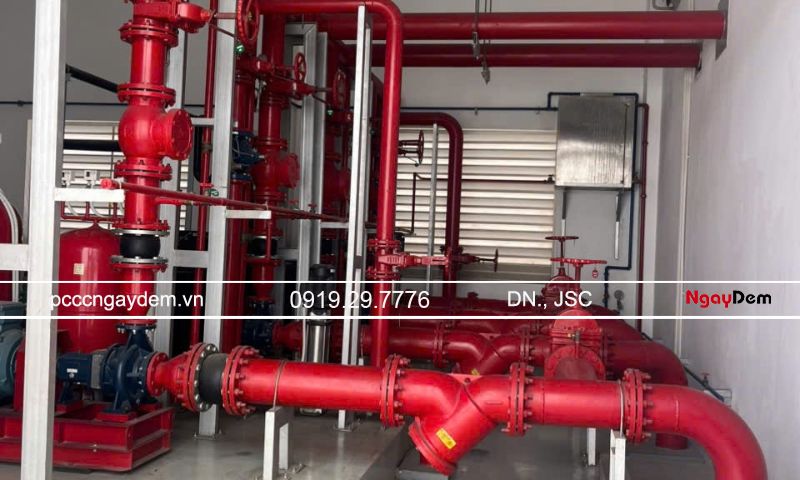

Cung cấp lưu lượng và áp lực nước chữa cháy
Trạm bơm chữa cháy tạo áp lực để vận chuyển nước từ nguồn cấp đến các thiết bị chữa cháy, bảo đảm lưu lượng và cột áp theo yêu cầu thiết kế. Trong đó, lưu lượng quyết định lượng nước được cung cấp trong một đơn vị thời gian, còn cột áp giúp nước vượt qua tổn thất thủy lực và đạt áp suất cần thiết tại các vị trí sử dụng.
Đặc biệt, tại các công trình cao tầng hoặc có mạng đường ống phân phối dài, trạm bơm phải đáp ứng yêu cầu cấp nước tại những vị trí bất lợi nhất về thủy lực. Nếu lưu lượng hoặc áp lực không đạt thiết kế, đầu phun sprinkler và họng nước chữa cháy có thể hoạt động kém hiệu quả, ảnh hưởng đến khả năng kiểm soát đám cháy.
Duy trì áp suất ổn định trong hệ thống đường ống
Trong trạng thái thường trực, trạm bơm PCCC giúp duy trì áp suất trong mạng đường ống ở mức phù hợp với thiết kế. Chức năng này thường được thực hiện bởi máy bơm bù áp, có khả năng tự động khởi động khi áp suất giảm nhẹ do lượng nước thất thoát nhỏ hoặc những biến động áp suất thông thường.
Khi áp suất đạt ngưỡng cài đặt, bơm bù áp sẽ tự động dừng, hạn chế việc khởi động máy bơm chữa cháy chính không cần thiết. Tuy nhiên, khi hệ thống phát sinh nhu cầu cấp nước chữa cháy lớn, áp suất tiếp tục giảm đến ngưỡng khởi động bơm chính để đáp ứng lưu lượng cần thiết.

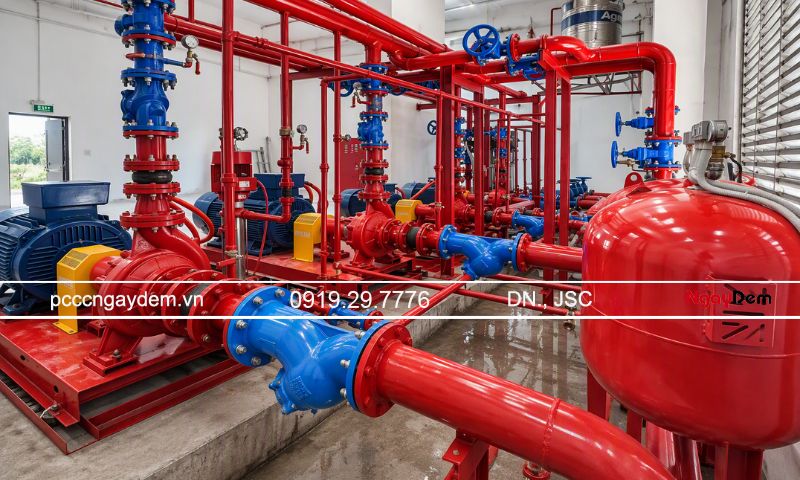

Đảm bảo khả năng cấp nước liên tục khi xảy ra cháy
Khi xảy ra hỏa hoạn, trạm bơm chữa cháy có nhiệm vụ duy trì việc cấp nước với lưu lượng, áp lực và thời gian đáp ứng yêu cầu thiết kế. Để thực hiện chức năng này, máy bơm phải phối hợp với nguồn nước dự trữ, hệ thống đường ống và nguồn năng lượng phù hợp, hạn chế nguy cơ gián đoạn cấp nước trong quá trình chữa cháy.
Đối với các hệ thống được thiết kế có máy bơm dự phòng, thiết bị này có thể tự động khởi động khi bơm chính gặp sự cố theo điều kiện điều khiển đã thiết lập. Nhờ đó, trạm bơm nâng cao độ tin cậy của hệ thống cấp nước chữa cháy. Tuy nhiên, khả năng vận hành liên tục vẫn phụ thuộc vào nguồn nước, nguồn năng lượng và tình trạng kỹ thuật của các thiết bị.
Cấu tạo cơ bản của trạm bơm chữa cháy
Trạm bơm chữa cháy là tổ hợp các máy bơm, thiết bị điều khiển, hệ thống đường ống, van và phụ kiện được kết nối nhằm cung cấp nước cho hệ thống chữa cháy. Mỗi bộ phận đảm nhận một chức năng riêng, từ tạo áp lực, duy trì áp suất thường trực đến điều khiển và giám sát quá trình vận hành.

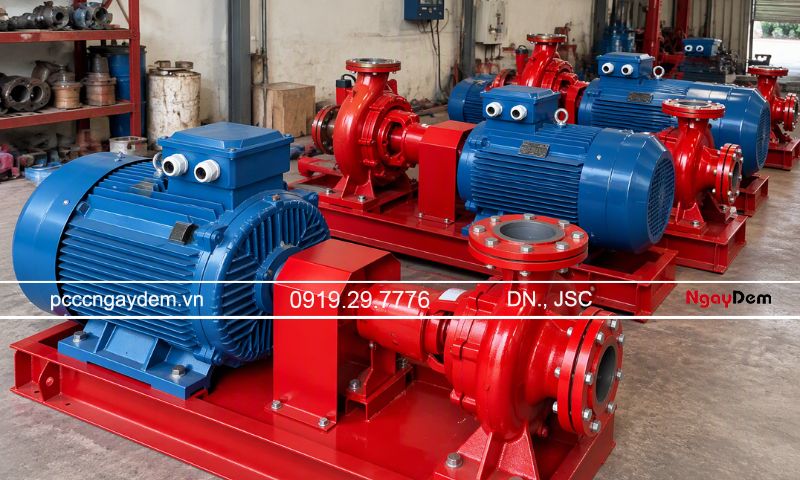

Máy bơm chữa cháy chính
Máy bơm chữa cháy chính là thiết bị tạo áp lực và cung cấp lưu lượng nước theo yêu cầu thiết kế khi hệ thống chữa cháy được kích hoạt. Máy bơm thường sử dụng động cơ điện, có nhiệm vụ lấy nước từ nguồn cấp và đẩy vào mạng đường ống dẫn đến các thiết bị chữa cháy.
Việc lựa chọn máy bơm chính phải dựa trên lưu lượng, cột áp và đường đặc tính làm việc của thiết bị. Các thông số này cần đáp ứng nhu cầu cấp nước tại những vị trí bất lợi về thủy lực, đồng thời phù hợp với điều kiện vận hành của toàn bộ hệ thống.
Máy bơm chữa cháy dự phòng
Máy bơm chữa cháy dự phòng có nhiệm vụ bảo đảm khả năng cấp nước khi máy bơm chính gặp sự cố hoặc không thể vận hành theo yêu cầu. Tùy phương án thiết kế, bơm dự phòng có thể sử dụng động cơ điện hoặc động cơ diesel để tăng độ tin cậy của hệ thống.
Đối với hệ thống thuộc phạm vi TCVN 7336:2021, máy bơm dự phòng phải đáp ứng lưu lượng tối đa và áp lực cần thiết theo quy định. Thiết bị cần có khả năng tự động khởi động khi bơm chính gặp sự cố, qua đó hạn chế nguy cơ gián đoạn cấp nước chữa cháy.

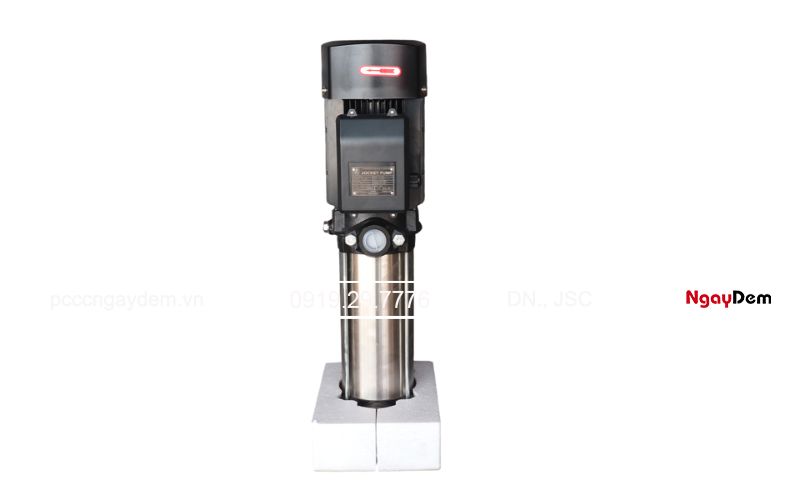

Máy bơm bù áp
Máy bơm bù áp, còn gọi là bơm jockey, có chức năng duy trì áp suất thường trực trong mạng đường ống chữa cháy. Thiết bị được thiết kế với lưu lượng phù hợp để bù lượng nước thất thoát nhỏ, giúp hệ thống duy trì áp suất khi chưa phát sinh nhu cầu chữa cháy.
Khi áp suất giảm đến ngưỡng cài đặt, bơm bù áp tự động khởi động và dừng sau khi áp suất được khôi phục. Theo QCVN 02:2020/BCA, không được sử dụng bơm chữa cháy chính hoặc bơm dự phòng để duy trì áp lực thường trực của hệ thống.

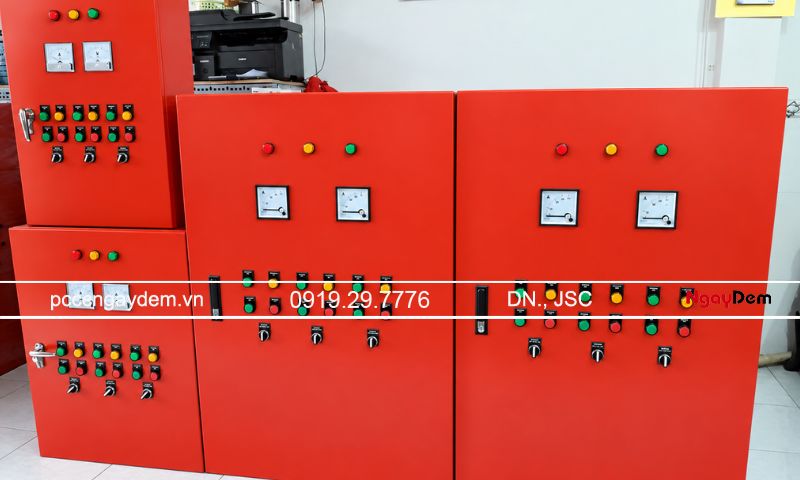

Tủ điều khiển trạm bơm chữa cháy
Tủ điều khiển trạm bơm chữa cháy có chức năng điều khiển khởi động, giám sát trạng thái và cảnh báo sự cố trong quá trình vận hành. Tùy cấu hình, các máy bơm chính, bơm dự phòng và bơm bù áp có thể sử dụng bộ điều khiển riêng hoặc được bố trí theo phương án đáp ứng yêu cầu kỹ thuật.
Tủ điều khiển tiếp nhận tín hiệu áp suất và các tín hiệu liên quan để khởi động máy bơm theo chế độ đã thiết lập. Chức năng dừng bơm chữa cháy chính phải tuân thủ quy định áp dụng, không tự động dừng chỉ vì áp suất phục hồi như đối với bơm bù áp.

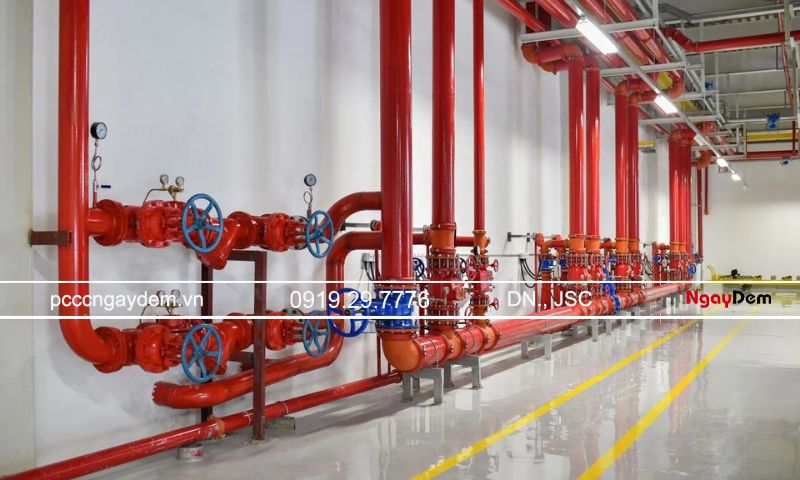

Hệ thống đường ống, van và thiết bị đo áp suất
Hệ thống đường ống của trạm bơm gồm đường ống hút dẫn nước đến máy bơm và đường ống đẩy đưa nước vào mạng chữa cháy. Các bộ phận đi kèm như van khóa, van một chiều và đồng hồ áp suất giúp kiểm soát dòng chảy, hạn chế nước chảy ngược và theo dõi áp lực vận hành.
Ngoài ra, trạm bơm cần có các thiết bị và đường ống phục vụ kiểm tra, thử nghiệm theo yêu cầu thiết kế. Việc bố trí đúng đường ống, van và thiết bị đo giúp kiểm tra đặc tính máy bơm, phát hiện sự cố và bảo đảm điều kiện vận hành an toàn.
Nguyên lý hoạt động của trạm bơm chữa cháy
Nguyên lý hoạt động của trạm bơm chữa cháy dựa trên sự phối hợp giữa máy bơm chính, máy bơm bù áp, máy bơm dự phòng và hệ thống điều khiển. Các thiết bị được thiết lập chế độ vận hành phù hợp nhằm duy trì áp suất thường trực trong đường ống và bảo đảm cấp nước khi phát sinh nhu cầu chữa cháy.

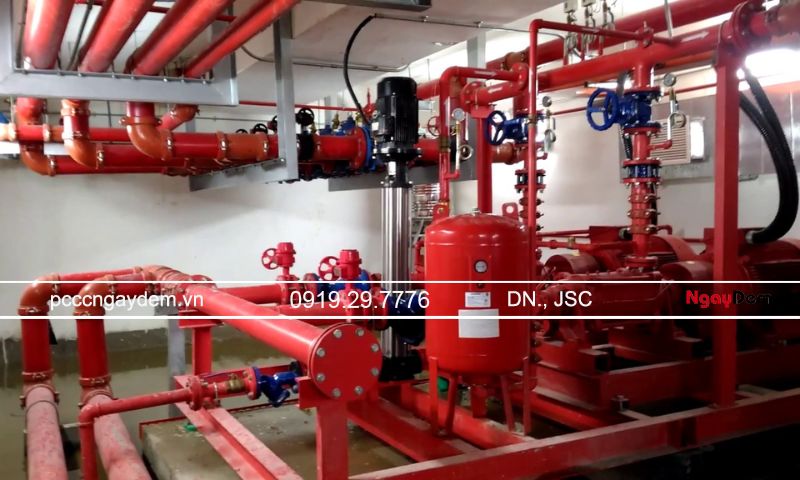

Trạng thái bình thường khi hệ thống chưa xảy ra cháy
Khi chưa xảy ra cháy, mạng đường ống chữa cháy được duy trì ở mức áp suất thường trực theo thiết kế, trong khi máy bơm chính và bơm dự phòng ở trạng thái sẵn sàng. Nếu áp suất giảm nhẹ do rò rỉ nhỏ hoặc biến động thông thường, máy bơm bù áp sẽ tự động khởi động để bổ sung lượng nước thiếu hụt.
Khi áp suất tăng đến ngưỡng dừng đã cài đặt, bơm bù áp tự động ngừng hoạt động. Quá trình này giúp duy trì áp suất đường ống và hạn chế việc khởi động máy bơm chữa cháy chính không cần thiết. Theo QCVN 02:2020/BCA, không sử dụng bơm chính hoặc bơm dự phòng để duy trì áp lực thường trực của hệ thống.
Trạm bơm hoạt động khi có nhu cầu chữa cháy
Khi đầu phun sprinkler được kích hoạt hoặc họng nước chữa cháy được mở, nước thoát khỏi hệ thống làm áp suất đường ống giảm. Nếu nhu cầu sử dụng nước vượt quá khả năng bù của bơm bù áp, áp suất tiếp tục giảm đến ngưỡng khởi động máy bơm chính. Khi đó, tủ điều khiển tiếp nhận tín hiệu và kích hoạt máy bơm theo chế độ đã thiết lập.
Sau khi khởi động, máy bơm chính lấy nước từ nguồn cấp và đẩy vào mạng đường ống để cung cấp lưu lượng, áp lực phục vụ chữa cháy. Máy bơm phải duy trì hoạt động theo yêu cầu kỹ thuật của hệ thống; việc dừng bơm được thực hiện theo chế độ điều khiển phù hợp, không đơn thuần dựa vào việc áp suất đường ống đã phục hồi.
Hoạt động của bơm dự phòng khi bơm chính gặp sự cố
Khi máy bơm chính gặp sự cố như không khởi động được hoặc ngừng hoạt động bất thường, máy bơm dự phòng có nhiệm vụ thay thế để duy trì khả năng cấp nước chữa cháy. Đối với trạm bơm có chức năng điều khiển tự động, bơm dự phòng được kích hoạt theo tín hiệu và điều kiện đã thiết lập, chẳng hạn khi áp suất giảm đến ngưỡng khởi động tương ứng.
Sau khi khởi động thành công, bơm dự phòng thực hiện nhiệm vụ cấp nước với lưu lượng và cột áp theo yêu cầu thiết kế. Đặc biệt, với hệ thống sử dụng bơm diesel dự phòng, khả năng vận hành còn phụ thuộc vào nhiên liệu, ắc quy khởi động và tình trạng động cơ. Vì vậy, bơm dự phòng cần được kiểm tra định kỳ để đảm bảo khả năng sẵn sàng khi bơm chính gặp sự cố.

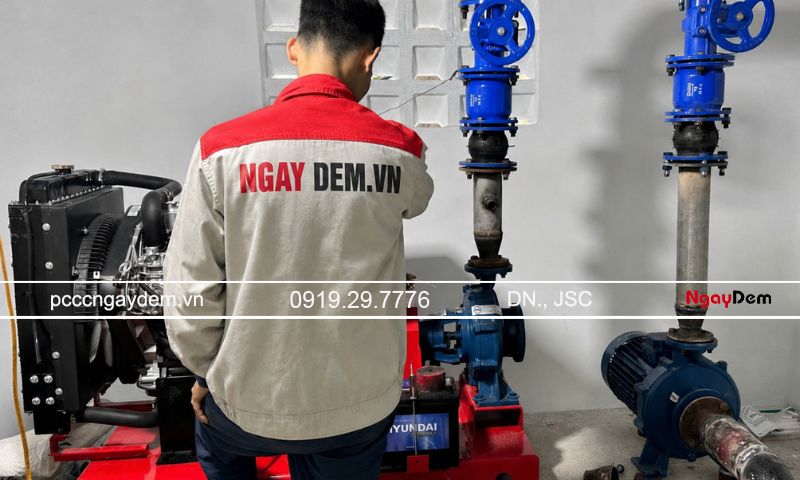

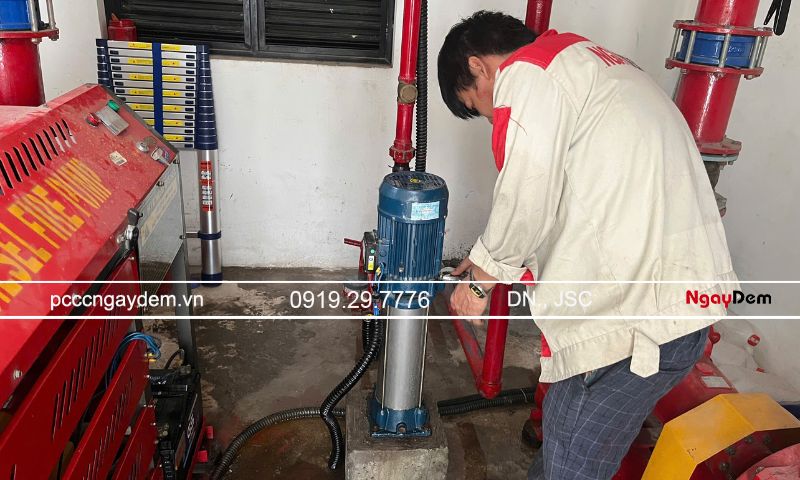

Khi nào cần kiểm tra và bảo trì trạm bơm chữa cháy?
Trạm bơm chữa cháy cần được kiểm tra và bảo trì định kỳ để duy trì khả năng sẵn sàng cấp nước khi xảy ra hỏa hoạn. Theo QCVN 02:2020/BCA, công tác kiểm tra trạm bơm nước chữa cháy được thực hiện hàng tuần và hàng năm, kết hợp kế hoạch bảo dưỡng thiết bị theo hướng dẫn của nhà sản xuất.
Bên cạnh lịch kiểm tra định kỳ, đơn vị quản lý cần chủ động kiểm tra trạm bơm PCCC khi xuất hiện những dấu hiệu bất thường trong quá trình vận hành. Một số trường hợp cần đặc biệt lưu ý:
- Máy bơm không khởi động hoặc khởi động chậm: Có thể liên quan đến nguồn điện, ắc quy, động cơ, thiết bị điều khiển hoặc tín hiệu áp suất.
- Áp suất đường ống giảm bất thường: Cần kiểm tra tình trạng rò rỉ, van một chiều, bơm bù áp và khả năng duy trì áp suất của hệ thống.
- Máy bơm rung mạnh hoặc phát ra tiếng ồn lạ: Có thể do ổ bi bị mòn, khớp nối lệch tâm, hiện tượng xâm thực hoặc các hư hỏng cơ khí khác.
- Lưu lượng và áp lực nước không đạt yêu cầu: Cần kiểm tra nguồn nước, đường ống hút, tình trạng máy bơm và đối chiếu kết quả thử nghiệm với thông số thiết kế.
Sau khi sửa chữa máy bơm chữa cháy hoặc thay thế thiết bị: Cần kiểm tra, thử nghiệm lại các chức năng và thông số liên quan trước khi đưa hệ thống trở lại trạng thái sẵn sàng.
Đặc biệt, theo QCVN 02:2020/BCA, công tác kiểm tra hàng năm phải đánh giá khả năng làm việc của máy bơm tại các chế độ lưu lượng quy định. Nếu áp lực bơm suy giảm hơn 5% so với đường đặc tính thử nghiệm nghiệm thu ban đầu hoặc thông số trên nhãn bơm theo điều kiện đánh giá tương ứng, cần xác định nguyên nhân suy giảm hiệu suất.
Việc bảo trì trạm bơm chữa cháy không chỉ nhằm khắc phục hư hỏng mà còn giúp phát hiện sớm nguy cơ mất khả năng cấp nước. Đơn vị quản lý cần lưu giữ hồ sơ kiểm tra, bảo dưỡng và kết quả thử nghiệm để theo dõi tình trạng kỹ thuật, phục vụ công tác quản lý an toàn PCCC của công trình.

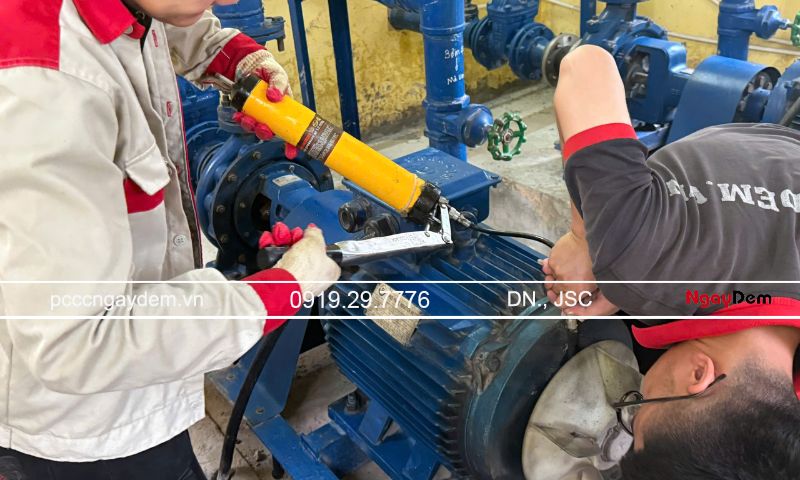

Dịch vụ thi công và bảo trì trạm bơm chữa cháy tại PCCC Ngày Đêm
Với hơn 17 năm kinh nghiệm, 10.000+ dự án đã hoàn thiện và đội ngũ hơn 100 kỹ sư, PCCC Ngày Đêm là đơn vị chuyên tư vấn, thiết kế, thi công và bảo trì hệ thống phòng cháy chữa cháy. Trong đó, dịch vụ thi công và bảo trì trạm bơm chữa cháy được triển khai theo đặc điểm công trình, chú trọng khả năng cấp nước và vận hành thực tế của hệ thống.
Đối với từng trạm bơm PCCC, đội ngũ kỹ thuật tiến hành khảo sát hiện trạng, kiểm tra nguồn nước, máy bơm, tủ điều khiển và mạng đường ống để xác định phương án phù hợp. Phạm vi dịch vụ tập trung vào các hạng mục:
- Tư vấn, thiết kế trạm bơm chữa cháy: Khảo sát công trình, tính toán lưu lượng, cột áp và xây dựng phương án lắp đặt theo yêu cầu kỹ thuật.
- Thi công, lắp đặt trạm bơm PCCC: Lắp đặt máy bơm, hệ thống đường ống, van và tủ điều khiển theo hồ sơ thiết kế.
- Kiểm tra, bảo trì định kỳ: Kiểm tra tình trạng cơ khí, nguồn năng lượng, thiết bị điều khiển và thử nghiệm khả năng vận hành của trạm bơm.
- Sửa chữa, khắc phục sự cố: Xác định nguyên nhân máy bơm không khởi động, thiếu áp suất, rò rỉ hoặc hoạt động bất thường.
- Kiểm tra, chạy thử và hỗ trợ nghiệm thu: Đánh giá các thông số kỹ thuật, kiểm tra chức năng vận hành và hỗ trợ hoàn thiện hồ sơ liên quan.
Với đội ngũ kỹ thuật hỗ trợ 24/7, PCCC Ngày Đêm hướng đến giải pháp thi công đúng thiết kế, bảo trì đúng yêu cầu kỹ thuật và kiểm soát chi phí minh bạch. Nếu trạm bơm chữa cháy tại công trình cần lắp đặt, kiểm tra hoặc khắc phục sự cố, hãy liên hệ PCCC Ngày Đêm – Hotline: 0919 297 776 để được tư vấn, khảo sát và đề xuất phương án phù hợp.
Câu hỏi thường gặp về trạm bơm chữa cháy
Trạm bơm chữa cháy có bắt buộc phải lắp đặt không?
Không phải tất cả công trình đều bắt buộc lắp đặt trạm bơm chữa cháy riêng. Việc trang bị phụ thuộc vào quy mô, công năng, mức độ nguy hiểm cháy và yêu cầu cấp nước chữa cháy của từng công trình. Đối với hệ thống chữa cháy bằng nước, nếu nguồn cấp không đáp ứng lưu lượng và áp lực theo thiết kế, cần bố trí giải pháp tăng áp phù hợp, trong đó có trạm bơm PCCC.
Trạm bơm chữa cháy khác gì với máy bơm chữa cháy?
Máy bơm chữa cháy là thiết bị có chức năng tạo áp lực và vận chuyển nước phục vụ chữa cháy. Trong khi đó, trạm bơm chữa cháy là tổ hợp hoàn chỉnh gồm máy bơm, bơm bù áp, hệ thống điều khiển, đường ống, van và các thiết bị phụ trợ. Máy bơm chỉ là một bộ phận của trạm bơm, còn trạm bơm đảm nhiệm việc tổ chức cấp nước và điều khiển vận hành toàn hệ thống.
Trạm bơm chữa cháy có hoạt động khi mất điện không?
Trạm bơm chữa cháy vẫn có thể hoạt động khi mất điện lưới nếu được trang bị nguồn năng lượng dự phòng phù hợp. Chẳng hạn, máy bơm sử dụng động cơ diesel có thể vận hành độc lập với nguồn điện lưới, miễn là hệ thống nhiên liệu, ắc quy và động cơ đáp ứng điều kiện hoạt động. Tuy nhiên, khả năng này phụ thuộc vào cấu hình và phương án thiết kế của từng trạm bơm.
Trạm bơm chữa cháy có cần kiểm tra định kỳ không?
Có. Theo QCVN 02:2020/BCA, trạm bơm nước chữa cháy phải được kiểm tra, bảo dưỡng theo các nội dung quy định, trong đó có kiểm tra hàng tuần và kiểm tra hàng năm. Công tác kiểm tra tập trung vào tình trạng máy bơm, nguồn nước, hệ thống điện, thiết bị điều khiển và khả năng vận hành thực tế nhằm phát hiện sớm sự cố, duy trì khả năng sẵn sàng chữa cháy.
Trạm bơm chữa cháy thường được lắp đặt ở đâu?
Trạm bơm chữa cháy thường được bố trí trong phòng bơm chuyên dụng hoặc nhà bơm tại các công trình như chung cư, nhà máy, nhà xưởng, kho hàng và trung tâm thương mại. Vị trí lắp đặt cần phù hợp với nguồn nước cấp, thuận tiện cho vận hành, kiểm tra và bảo trì. Đồng thời, khu vực đặt trạm bơm phải đáp ứng các yêu cầu kỹ thuật liên quan đến an toàn, thông gió, thoát nước và khả năng tiếp cận theo quy chuẩn áp dụng.
Hiểu rõ trạm bơm chữa cháy là gì, cấu tạo, nguyên lý hoạt động sẽ giúp chủ đầu tư, đơn vị quản lý chủ động hơn trong công tác vận hành hệ thống PCCC. Việc thiết kế đúng kỹ thuật, kiểm tra và bảo trì định kỳ đóng vai trò quan trọng trong việc duy trì khả năng cấp nước chữa cháy, hạn chế nguy cơ gián đoạn khi xảy ra sự cố.
