Hệ thống cấp nước chữa cháy trong nhà là hạng mục quan trọng, giúp cung cấp nước kịp thời để xử lý đám cháy và hạn chế thiệt hại tại công trình. Vậy hệ thống gồm những bộ phận nào, hoạt động ra sao và cần đáp ứng các yêu cầu kỹ thuật gì? Cùng PCCC Ngày Đêm tìm hiểu cấu tạo, nguyên lý hoạt động, tiêu chuẩn thiết kế và những lưu ý khi kiểm tra, bảo trì hệ thống.
Khái niệm hệ thống cấp nước chữa cháy trong nhà là gì? Vai trò
Hệ thống cấp nước chữa cháy trong nhà là tập hợp các thiết bị và đường ống được lắp đặt bên trong công trình nhằm cung cấp nước phục vụ công tác chữa cháy khi xảy ra sự cố. Hệ thống thường bao gồm nguồn cấp nước, máy bơm chữa cháy, đường ống dẫn nước, van khóa, van điều khiển và các họng nước chữa cháy được bố trí tại những vị trí phù hợp. Việc thiết kế, lắp đặt cần đáp ứng yêu cầu kỹ thuật và quy chuẩn phòng cháy chữa cháy áp dụng cho từng loại công trình.
Chức năng chính của hệ thống là dẫn nước từ nguồn cấp đến các họng nước chữa cháy, bảo đảm lưu lượng và áp lực cần thiết để lực lượng chữa cháy hoặc người được huấn luyện có thể triển khai vòi phun, khống chế đám cháy kịp thời. Khả năng cấp nước ổn định góp phần hạn chế cháy lan và giảm thiểu thiệt hại về người, tài sản.
Hệ thống họng nước chữa cháy trong nhà hoàn toàn khác với hệ thống sprinkler tự động. Họng nước chữa cháy trong nhà cần người thao tác mở van, triển khai vòi phun; trong khi hệ thống sprinkler tự động sử dụng các đầu phun tự kích hoạt khi đạt điều kiện nhiệt độ nhất định để phun nước dập lửa tại khu vực xảy ra cháy. Hai hệ thống có chức năng riêng và có thể được bố trí đồng thời tùy theo yêu cầu thiết kế hệ thống PCCC.
Cấu tạo của hệ thống cấp nước chữa cháy trong nhà
Các bộ phận trong hệ thống cấp nước chữa cháy trong nhà cần được thiết kế và bố trí đồng bộ để bảo đảm nước được cung cấp liên tục, đúng lưu lượng và áp lực khi xảy ra hỏa hoạn. Từ nguồn nước dự trữ, trạm bơm, mạng lưới đường ống đến các thiết bị chữa cháy tại vị trí sử dụng, mỗi hạng mục đều đảm nhiệm một chức năng riêng nhưng có mối liên hệ chặt chẽ với nhau.
Nguồn nước và bể chứa nước chữa cháy
Nguồn nước chữa cháy có thể được lấy từ mạng cấp nước bên ngoài hoặc các nguồn phù hợp khác theo phương án thiết kế. Bể chứa nước chữa cháy có nhiệm vụ dự trữ lượng nước cần thiết, bảo đảm khả năng cấp nước khi xảy ra sự cố.
Dung tích bể chứa nước PCCC cần được tính toán dựa trên quy mô công trình, nhu cầu sử dụng nước chữa cháy và thời gian chữa cháy theo quy định áp dụng. Đồng thời, cần kiểm tra mực nước, chất lượng nước và khả năng cấp nước đến trạm bơm.

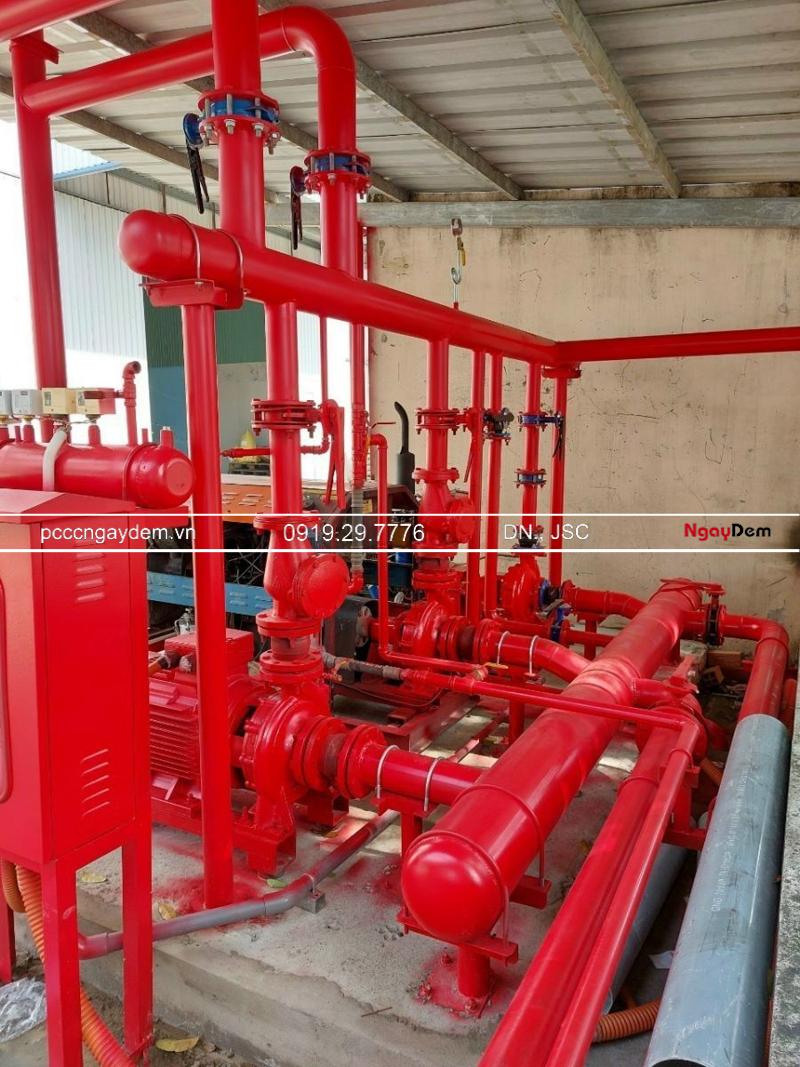

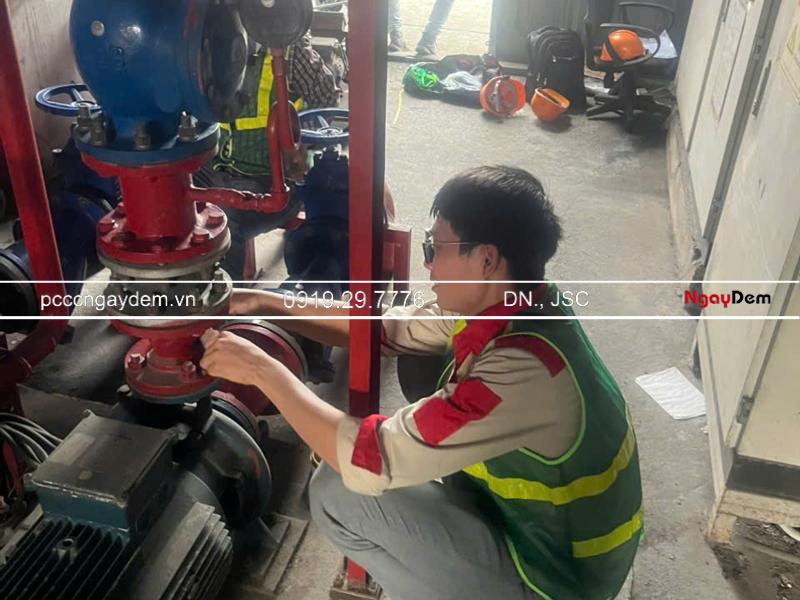

Trạm bơm chữa cháy
Trạm bơm chữa cháy có nhiệm vụ tạo và duy trì áp lực, lưu lượng nước cần thiết cho hệ thống. Các thiết bị thường bao gồm máy bơm chính, máy bơm dự phòng và các thiết bị phụ trợ theo thiết kế.
Việc lựa chọn công suất bơm phải phù hợp với đặc điểm công trình và yêu cầu của mạng lưới chữa cháy. Trạm bơm cũng cần được kiểm tra định kỳ để bảo đảm khả năng khởi động và vận hành khi có sự cố.

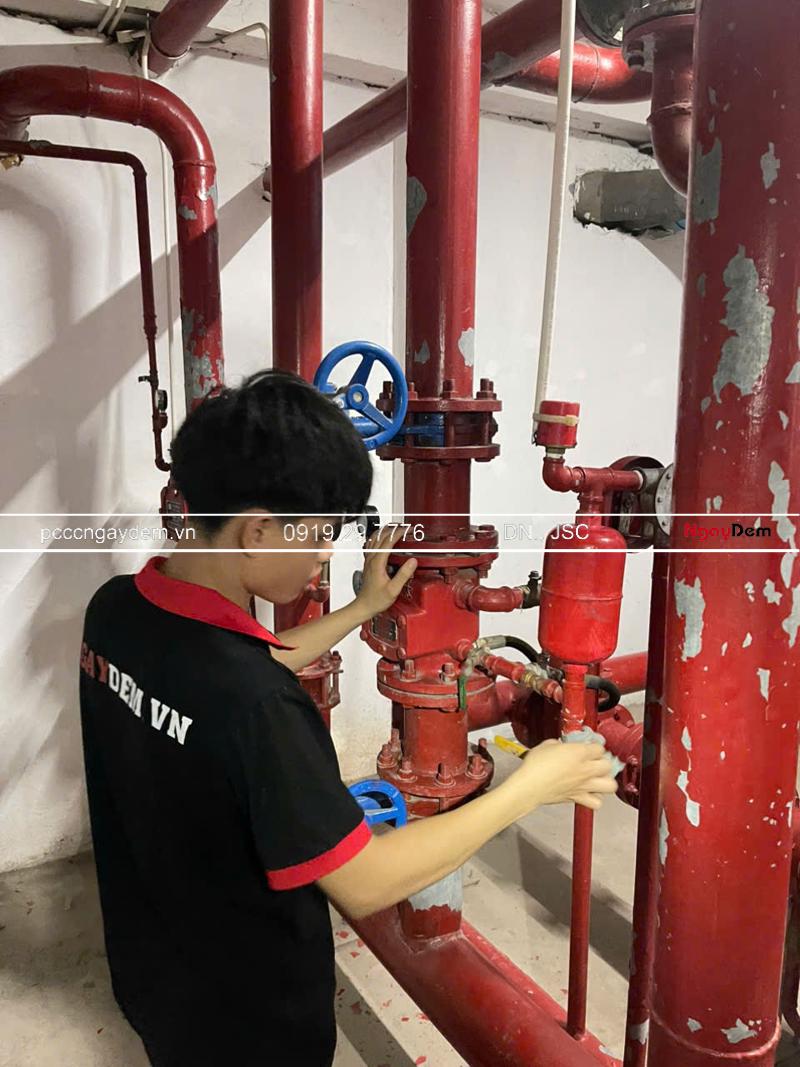

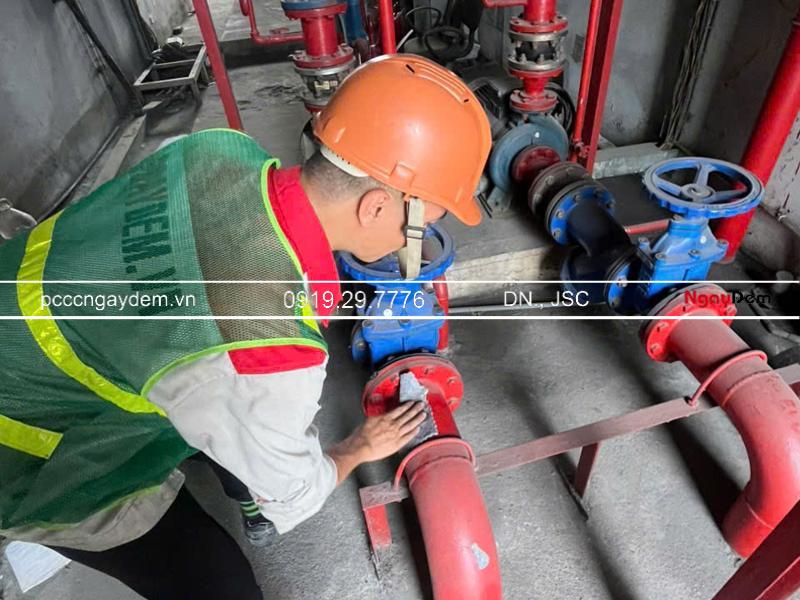

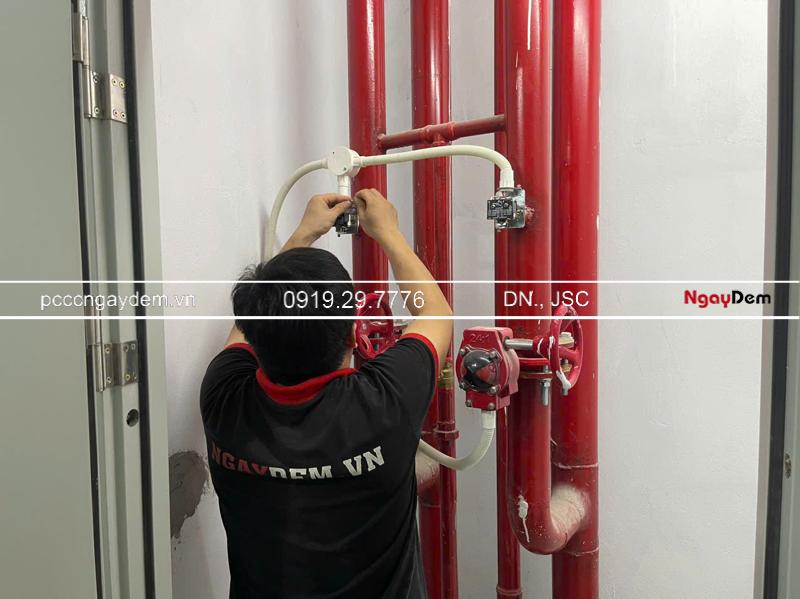

Hệ thống đường ống và van chữa cháy
Đường ống có chức năng dẫn nước từ nguồn cấp đến các thiết bị chữa cháy trong công trình. Mạng lưới cần được tính toán đường kính, khả năng chịu áp lực và phương án bố trí phù hợp nhằm hạn chế tổn thất áp suất.
Các loại van khóa, van một chiều và van điều khiển được lắp đặt tại những vị trí cần thiết để kiểm soát dòng chảy, cô lập khu vực khi bảo trì và hỗ trợ vận hành an toàn.

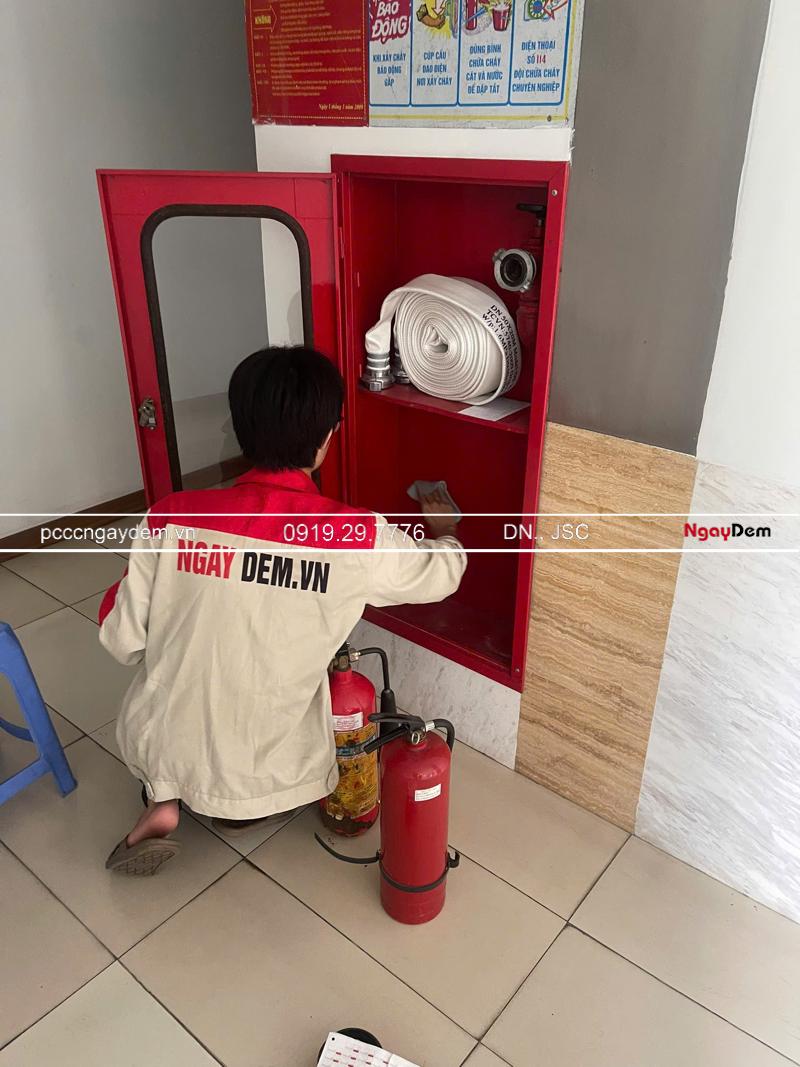

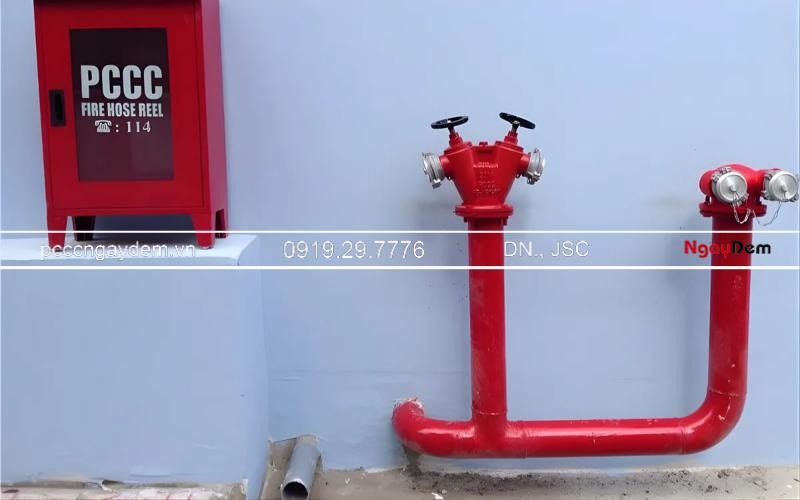

Họng nước và tủ chữa cháy vách tường
Họng nước chữa cháy vách tường thường được bố trí tại hành lang, sảnh hoặc các vị trí thuận tiện tiếp cận theo thiết kế. Bên trong tủ có thể bao gồm van góc, cuộn vòi, lăng phun và các phụ kiện đi kèm.
Khi xảy ra cháy, người được huấn luyện có thể mở van, triển khai vòi và phun nước trực tiếp vào đám cháy. Các thiết bị cần được kiểm tra để bảo đảm dễ tiếp cận và sử dụng hiệu quả.
Hệ thống Sprinkler tự động
Hệ thống sprinkler tự động sử dụng các đầu phun được kích hoạt khi nhiệt độ tại khu vực đạt ngưỡng tác động thiết kế. Khi đầu phun hoạt động, nước được phân phối đến khu vực xảy ra cháy nhằm kiểm soát hoặc dập tắt đám cháy từ giai đoạn đầu. Hệ thống thường gồm đường ống, đầu phun, van báo động và các thiết bị cấp nước liên quan.
Sprinkler có nguyên lý hoạt động khác với hệ thống họng nước vách tường, vì vậy cần được thiết kế, cấp nước và kiểm tra theo yêu cầu riêng, bảo đảm phối hợp hiệu quả với giải pháp chữa cháy tổng thể của công trình.
Nguyên lý hoạt động của hệ thống cấp nước chữa cháy trong nhà
Nguyên lý hoạt động của hệ thống cấp nước chữa cháy trong nhà dựa trên sự phối hợp giữa nguồn nước, máy bơm, đường ống và các thiết bị chữa cháy tại công trình. Hệ thống cần duy trì trạng thái sẵn sàng trong điều kiện bình thường, đồng thời có khả năng cung cấp nước với lưu lượng và áp lực phù hợp khi xảy ra hỏa hoạn.
Tùy theo thiết kế, cơ chế điều khiển máy bơm và phương thức cấp nước có thể khác nhau, nhưng đều hướng đến mục tiêu bảo đảm nguồn nước chữa cháy kịp thời, liên tục và an toàn.
Trạng thái thường trực và duy trì áp suất hệ thống
Ở trạng thái thường trực, hệ thống được duy trì trong điều kiện sẵn sàng hoạt động, với nguồn nước dự trữ và các van ở vị trí theo quy định vận hành. Đường ống được duy trì áp suất theo thiết kế nhằm bảo đảm nước có thể được cấp nhanh khi cần thiết.
Nếu được trang bị, bơm bù áp có nhiệm vụ tự động bổ sung lượng nước thất thoát nhỏ do rò rỉ hoặc dao động áp suất, giúp duy trì áp lực trong mạng lưới. Thiết bị này không thay thế máy bơm chữa cháy chính khi phát sinh nhu cầu cấp nước lớn.
Quá trình cấp nước khi xảy ra cháy
Khi phát hiện đám cháy, người sử dụng mở van tại họng nước chữa cháy, triển khai vòi và lăng phun để đưa nước đến khu vực cần xử lý. Quá trình lấy nước khiến áp suất trong đường ống giảm xuống.
Tùy theo thiết kế điều khiển, tín hiệu giảm áp hoặc tín hiệu từ thiết bị giám sát có thể kích hoạt máy bơm chữa cháy chính, đồng thời huy động bơm dự phòng khi cần thiết theo chế độ cài đặt. Nước được bơm từ nguồn dự trữ qua mạng lưới đường ống đến thiết bị sử dụng, đáp ứng yêu cầu chữa cháy của công trình.
Quy định, Tiêu chuẩn khi thiết kế hệ thống cấp nước PCCC trong nhà
Các quy chuẩn, tiêu chuẩn áp dụng
Khi thiết kế hệ thống cấp nước PCCC trong nhà, chủ đầu tư và đơn vị tư vấn cần tuân thủ các quy chuẩn, tiêu chuẩn kỹ thuật hiện hành nhằm bảo đảm khả năng cấp nước, áp lực vận hành và tính an toàn của toàn hệ thống.
- QCVN 06:2022/BXD và Sửa đổi 1:2023: Quy chuẩn kỹ thuật quốc gia về an toàn cháy cho nhà và công trình, trong đó có các yêu cầu liên quan đến cấp nước chữa cháy và hệ thống họng nước chữa cháy trong nhà.
- TCVN 3890:2023: Quy định về trang bị, bố trí phương tiện phòng cháy và chữa cháy cho nhà và công trình, là căn cứ để xác định các hệ thống, thiết bị cần trang bị theo đặc điểm công trình.
- TCVN 4513:1988: Tiêu chuẩn thiết kế hệ thống cấp nước bên trong, có thể được tham chiếu đối với các nội dung kỹ thuật phù hợp.
- TCVN 7336:2021: Quy định yêu cầu thiết kế, lắp đặt hệ thống chữa cháy tự động bằng nước và bọt, áp dụng khi công trình có hệ thống sprinkler hoặc hệ thống thuộc phạm vi tiêu chuẩn này.
- QCVN 02:2020/BCA: Quy chuẩn kỹ thuật quốc gia về trạm bơm nước chữa cháy, cần được đối chiếu khi thiết kế trạm bơm thuộc phạm vi điều chỉnh.
Các yêu cầu thiết kế phải được xác định dựa trên công năng, quy mô, chiều cao và đặc điểm nguy hiểm cháy của từng công trình, thay vì áp dụng một phương án chung cho mọi loại hình.
Những yêu cầu kỹ thuật quan trọng khi thiết kế
Xác định lưu lượng và áp lực nước chữa cháy
Lưu lượng nước cần được tính toán dựa trên số họng nước phải hoạt động đồng thời, đặc điểm công trình và yêu cầu của quy chuẩn áp dụng. Áp lực tại các họng nước phải đáp ứng khả năng phun chữa cháy hiệu quả ở những vị trí bất lợi nhất, bao gồm các tầng cao hoặc khu vực có tổn thất áp lực lớn.
Tính toán dung tích bể chứa và công suất máy bơm
Dung tích bể cần bảo đảm lượng nước dự trữ phục vụ chữa cháy theo thời gian yêu cầu. Máy bơm chính, máy bơm dự phòng và bơm bù áp (nếu có) phải được lựa chọn phù hợp với lưu lượng, cột áp và phương án điều khiển. Việc tính toán cần xem xét khả năng cấp nước khi nhiều thiết bị chữa cháy hoạt động đồng thời.
Bố trí đường ống, van và họng nước chữa cháy
Đường ống cần có đường kính phù hợp, khả năng chịu áp lực và phương án lắp đặt bảo đảm an toàn trong quá trình sử dụng. Họng nước, tủ chữa cháy, van khóa và họng chờ phải được bố trí thuận tiện cho việc tiếp cận, triển khai vòi và kết nối với phương tiện chữa cháy. Theo QCVN 06:2022/BXD, vị trí lắp đặt họng nước và các yêu cầu về lưu lượng cần được đối chiếu với từng loại công trình cụ thể.
Kiểm tra, thử nghiệm và nghiệm thu hệ thống
Sau khi lắp đặt, hệ thống cần được kiểm tra độ kín đường ống, khả năng vận hành của máy bơm, áp lực và lưu lượng tại các điểm sử dụng theo hồ sơ thiết kế. Các thiết bị điều khiển, van và cơ chế khởi động bơm cũng cần được thử nghiệm để phát hiện, khắc phục sai sót trước khi đưa vào sử dụng.
Đủ áp suất nhưng hệ thống cấp nước chữa cháy vẫn không hoạt động
Một tình huống thường gặp là đồng hồ áp suất trên máy bơm hiển thị giá trị bình thường khi hệ thống ở trạng thái chờ, nhưng khi có sự cố, mở nhiều họng nước chữa cháy cùng lúc, áp suất và lưu lượng tại các vị trí bất lợi lại giảm mạnh. Điều này khiến tia nước phun yếu, không đáp ứng yêu cầu chữa cháy dù ban đầu hệ thống có vẻ hoạt động ổn định.
Nguyên nhân thực sự nằm ở sự khác biệt giữa áp suất tĩnh và áp suất khi có dòng chảy. Áp suất tĩnh được đo khi nước gần như không lưu thông, trong khi áp suất khi vận hành chịu ảnh hưởng trực tiếp từ lưu lượng sử dụng. Đường ống có đường kính nhỏ, tuyến ống quá dài, nhiều đoạn co nối, van hoặc phụ kiện gây tổn thất cục bộ đều có thể làm giảm áp lực tại đầu ra. Bên cạnh đó, máy bơm có cột áp không phù hợp hoặc không đáp ứng lưu lượng yêu cầu cũng khiến hệ thống hoạt động kém hiệu quả.
Để khắc phục, cần thử nghiệm đồng thời lưu lượng và áp suất tại các họng nước bất lợi theo phương án phù hợp, đối chiếu với hồ sơ thiết kế. Kiểm tra và bảo dưỡng hệ thống cấp nước chữa cháy trong nhà định kỳ giúp phát hiện sớm các bất thường, bảo đảm hệ thống sẵn sàng vận hành khi có sự cố.
Khi nào cần kiểm tra và bảo trì hệ thống cấp nước chữa cháy trong nhà
Việc kiểm tra và bảo trì hệ thống cấp nước chữa cháy trong nhà cần được thực hiện định kỳ và ngay khi xuất hiện dấu hiệu bất thường để bảo đảm hệ thống luôn sẵn sàng hoạt động khi xảy ra hỏa hoạn. Chủ đầu tư, ban quản lý tòa nhà và bộ phận kỹ thuật nên chú ý các thời điểm sau:
- Kiểm tra định kỳ: Thực hiện theo kế hoạch bảo trì, quy định pháp luật hiện hành và hướng dẫn của nhà sản xuất đối với máy bơm, đường ống, van, họng nước và các thiết bị liên quan.
- Sau khi hệ thống vận hành chữa cháy: Kiểm tra tình trạng máy bơm, nguồn nước, van, đường ống và các thiết bị đã sử dụng để khôi phục trạng thái sẵn sàng.
- Khi áp suất hoặc lưu lượng nước bất thường: Kiểm tra ngay nếu nước phun yếu, áp suất giảm, máy bơm không khởi động hoặc không duy trì được chế độ vận hành theo thiết kế.
- Khi phát hiện rò rỉ, ăn mòn hoặc hư hỏng: Tiến hành kiểm tra và khắc phục các vị trí đường ống rò nước, van bị kẹt, họng nước hư hỏng hoặc thiết bị có dấu hiệu xuống cấp.
- Sau khi sửa chữa, cải tạo công trình: Đánh giá lại hệ thống nếu có thay đổi về mặt bằng, công năng sử dụng, đường ống hoặc thiết bị có thể ảnh hưởng đến khả năng cấp nước chữa cháy.
- Trước khi đưa công trình vào sử dụng hoặc sau thời gian dài không vận hành: Thử nghiệm phù hợp để xác nhận khả năng hoạt động của máy bơm, áp suất và lưu lượng tại các vị trí cần thiết.
Chủ đầu tư nên kết hợp kiểm tra thường xuyên với bảo dưỡng chuyên môn định kỳ, lưu hồ sơ kết quả và xử lý ngay các khiếm khuyết để duy trì khả năng cấp nước chữa cháy khi cần thiết.
Đơn vị thi công & bảo dưỡng hệ thống cấp nước chữa cháy trong nhà chuẩn kỹ thuật
PCCC Ngày Đêm là đơn vị cung cấp dịch vụ tư vấn, thi công và bảo trì hệ thống phòng cháy chữa cháy chuyên nghiệp. Đặc biệt, với hệ thống cấp nước chữa cháy trong nhà, việc triển khai cần bắt đầu từ khảo sát hiện trạng, đánh giá nguồn nước, đường ống, máy bơm và các họng chữa cháy để xác định phương án phù hợp. Trên cơ sở đó, đơn vị tư vấn giải pháp thiết kế, thi công hoặc cải tạo, sau đó kiểm tra áp suất, lưu lượng và khả năng vận hành theo yêu cầu kỹ thuật của công trình.
Quy trình thực hiện bảo dưỡng cũng cần chú trọng tính đồng bộ giữa các hạng mục, phát hiện sớm nguy cơ rò rỉ, tắc nghẽn hoặc suy giảm áp lực, đồng thời xây dựng kế hoạch bảo dưỡng phù hợp.
Để được tư vấn phương án thi công, cải tạo hoặc bảo trì hệ thống cấp nước chữa cháy trong nhà, hãy liên hệ PCCC Ngày Đêm theo hotline 0919 297 776 để được khảo sát hiện trạng và đề xuất giải pháp phù hợp với công trình.
Hệ thống cấp nước chữa cháy trong nhà đóng vai trò quan trọng trong việc cung cấp nước kịp thời, hỗ trợ kiểm soát đám cháy và hạn chế thiệt hại tại công trình. Để hệ thống luôn sẵn sàng vận hành, chủ đầu tư cần chú trọng thiết kế và lắp đặt đúng tiêu chuẩn, kiểm tra lưu lượng và áp lực nước tại các vị trí bất lợi, đồng thời thực hiện bảo trì định kỳ nhằm phát hiện sớm các sự cố tiềm ẩn.
PCCC Ngày Đêm sẵn sàng đồng hành cùng quý khách hàng trong việc khảo sát hiện trạng, tư vấn thiết kế, thi công, cải tạo và bảo dưỡng hệ thống cấp nước chữa cháy trong nhà. Liên hệ PCCC Ngày Đêm ngay hôm nay để được tư vấn giải pháp phù hợp với đặc điểm công trình, đáp ứng yêu cầu kỹ thuật và nâng cao hiệu quả phòng cháy, chữa cháy.
