Tiêu chuẩn chuông báo cháy là cơ sở quan trọng để lựa chọn thiết bị, bố trí vị trí lắp đặt và kiểm tra khả năng cảnh báo trong hệ thống PCCC. Khi triển khai thực tế cần đối chiếu thiết kế, tiêu chuẩn áp dụng phù hợp.
Trọn bộ tiêu chuẩn chuông báo cháy đầy đủ cật nhật mới
Tiêu chuẩn chuông báo cháy sẽ khác tiêu chuẩn dành cho toàn bộ hệ thống. Hiện nay, TCVN 7568-14:2025 là tài liệu tiêu chuẩn kỹ thuật Quốc gia quan trọng về thiết kế, lắp đặt hệ thống báo cháy cho nhà và công trình. Tiêu chuẩn này được công bố năm 2025 và thay thế TCVN 7568-14:2015 cùng TCVN 5738:2021.
Tiêu chuẩn chuông báo cháy yêu cầu về âm lượng
Trong tiêu chuẩn chuông báo cháy, yêu cầu về âm thanh phải được xem xét tại vị trí người cần nhận biết tín hiệu, thay vì chỉ nhìn vào thông số dB ghi trên thân thiết bị. Theo TCVN 7568-14:2025, mức âm thanh cảnh báo cần đạt tối thiểu theo điều kiện thiết kế, đồng thời phải đủ lớn so với tiếng ồn môi trường và không vượt giới hạn kỹ thuật cho phép.
Thông số kỹ thuật cơ bản: Bao gồm quy định về vùng phát hiện cháy (tối đa 2000 m², chiều dài ≤ 100 m), khoảng cách nút ấn báo cháy (≤ 45 m), nguồn điện dự phòng (24 giờ thường trực, 30 phút khi có cháy), tiết diện lõi đồng (≥ 0,75 mm²) và mức âm thanh báo động (65 – 105 dBA).
Ví dụ, nếu tiếng ồn nền tại khu vực bảo vệ là 58 dBA thì yêu cầu cao hơn 10 dBA tương ứng mức 68 dBA tại vị trí đánh giá.
Tiêu chuẩn về lắp đặt chuông báo cháy
Tiêu chuẩn về lắp đặt chuông báo cháy được cập nhật cùng QCVN 10:2025/BCA xoay quay yêu cầu về âm lượng, vị trí. Vị trí thiết bị cần bảo đảm âm thanh có thể truyền đến khu vực cần cảnh báo, hạn chế tình trạng bị che chắn hoặc đặt tại vị trí làm suy giảm khả năng nghe.
Đối với chuông sử dụng nguồn 24 VDC, cần kiểm tra điện áp làm việc, dòng tiêu thụ, tổng tải của mạch chuông và khả năng cấp nguồn của trung tâm hoặc module điều khiển. Khi số lượng thiết bị tăng, phải tính tổng dòng tải và kiểm tra sụt áp trên đường dây để bảo đảm thiết bị ở cuối tuyến vẫn hoạt động đúng thông số.
Sau khi lắp đặt, cần thử kích hoạt từ trung tâm báo cháy, kiểm tra khả năng phát tín hiệu, tình trạng đường dây và khả năng giám sát lỗi theo cấu hình hệ thống. Với công trình đang vận hành, việc kiểm tra định kỳ nên được ghi nhận để theo dõi tình trạng thiết bị và phát hiện sớm các lỗi như chuông không hoạt động, âm thanh yếu, mất kết nối hoặc lỗi mạch.
Vị trí lắp đặt cần hạn chế vật cản làm suy giảm âm thanh. Với nhà xưởng có máy móc gây tiếng ồn lớn, cần khảo sát tiếng ồn trong điều kiện vận hành thực tế rồi xác định số lượng và vị trí thiết bị phù hợp.
Danh sách các TCVN chuông báo cháy đã hết hiệu lực và cập nhật mới
Một nội dung quan trọng trong tiêu chuẩn chuông báo cháy hiện nay là phải kiểm tra đúng phiên bản tiêu chuẩn. TCVN 5738:2021 đã được xác định hết hiệu lực và được thay thế bởi TCVN 7568-14:2025. Tương tự, TCVN 7568-14:2015 cũng đã được thay thế bằng phiên bản 2025.
| Tiêu chuẩn | Tình trạng | Nội dung liên quan |
| TCVN 7568-14:2025 | Còn hiệu lực | Thiết kế, lắp đặt hệ thống báo cháy |
| TCVN 7568-3:2015 | Còn hiệu lực | Thiết bị báo cháy bằng âm thanh |
| TCVN 7568-1:2024 | Còn hiệu lực | Quy định chung và định nghĩa |
| TCVN 5738:2021 | Hết hiệu lực | Được thay thế bởi TCVN 7568-14:2025 |
| TCVN 7568-14:2015 | Hết hiệu lực | Được thay thế bởi TCVN 7568-14:2025 |
TCVN 7568-3:2015 hiện vẫn là tài liệu quan trọng đối với thiết bị báo cháy bằng âm thanh. Tiêu chuẩn này quy định yêu cầu, phương pháp thử và tiêu chí tính năng đối với thiết bị phát tín hiệu cảnh báo bằng âm thanh được kích hoạt từ hệ thống báo cháy.
Bên cạnh đó, hồ sơ thiết kế còn có thể phải đối chiếu các tiêu chuẩn khác thuộc bộ TCVN 7568 tùy cấu hình hệ thống. Việc áp dụng tiêu chuẩn cần căn cứ phạm vi công trình, hồ sơ thiết kế được duyệt và các quy định pháp luật có liên quan.
Phân biệt chuông báo cháy và hệ thống báo cháy
Chuông báo cháy là một thiết bị đầu ra có nhiệm vụ phát tín hiệu âm thanh để cảnh báo người trong khu vực được bảo vệ. Trong khi đó, hệ thống báo cháy là một tổ hợp gồm nhiều thành phần như đầu báo, nút nhấn, tủ trung tâm, module, thiết bị cảnh báo, nguồn điện và đường truyền tín hiệu.
Vì vậy, tiêu chuẩn chuông báo cháy không thể được sử dụng để đánh giá toàn bộ hệ thống một cách độc lập. Một chiếc chuông có thông số kỹ thuật phù hợp nhưng đấu nối sai, mất nguồn hoặc không nhận được tín hiệu từ tủ trung tâm vẫn khiến hệ thống cảnh báo không đạt yêu cầu vận hành.
Có thể hình dung chuỗi hoạt động cơ bản là: đầu báo hoặc nút nhấn → tủ trung tâm → mạch điều khiển → chuông/còi báo cháy → cảnh báo đến người trong khu vực. Với hệ thống địa chỉ, quá trình điều khiển còn phụ thuộc module, địa chỉ thiết bị và cấu hình lập trình trên tủ.
| Tiêu chí | Chuông báo cháy | Hệ thống báo cháy |
| Bản chất | Là một thiết bị phần cứng độc lập (thiết bị báo động âm thanh). | Là một mạng lưới kỹ thuật hoàn chỉnh gồm nhiều thiết bị kết nối với nhau. |
| Cấu tạo | Gồm cuộn dây điện từ, màng rung và vỏ kim loại/nhựa để tạo âm thanh. | Gồm 3 phần chính: Thiết bị đầu vào (đầu báo khói/nhiệt, nút nhấn) → Tủ trung tâm báo cháy → Thiết bị đầu ra (chuông, còi, đèn, bảng hiển thị). |
| Nguyên lý hoạt động | Chỉ kêu khi có dòng điện/tín hiệu kích hoạt truyền vào nó. | Hoạt động tự động khép kín: Cảm biến phát hiện khói/nhiệt → gửi về tủ trung tâm xử lý → tự động kích hoạt chuông/đèn và các thiết bị liên động. |
| Khả năng định vị | Không có khả năng nhận biết hay chỉ ra vị trí đám cháy ở đâu. | Có thể báo chính xác theo khu vực (hệ thống báo cháy thường) hoặc đến từng vị trí/địa chỉ thiết bị cụ thể (hệ thống báo cháy địa chỉ). |
| Tiêu chuẩn áp dụng | Tuân thủ các quy chuẩn kỹ thuật riêng về thông số âm thanh, điện áp của thiết bị báo động. | Tuân thủ các tiêu chuẩn quốc gia nghiêm ngặt về thiết kế, lắp đặt và vận hành toàn hệ thống như TCVN 7568-14 (thay thế TCVN 5738:2021) và QCVN 10:2025/BCA. |
Do đó, khi kiểm tra tiêu chuẩn chuông báo cháy, cần đánh giá cả thiết bị và khả năng phối hợp với hệ thống. Đây là lý do công tác chạy thử thực tế có ý nghĩa quan trọng hơn việc chỉ kiểm tra catalogue.
Lắp đặt chuông báo cháy đúng tiêu chuẩn mới còn hiệu lực
Lắp đặt đúng tiêu chuẩn chuông báo cháy phải bắt đầu từ hồ sơ thiết kế và điều kiện thực tế của công trình. Vị trí thiết bị cần bảo đảm khả năng truyền tín hiệu đến khu vực cần cảnh báo và phù hợp với loại thiết bị được lựa chọn.
Trước khi thi công, kỹ thuật viên sẽ kiểm tra điện áp, dòng tiêu thụ, loại mạch, phương thức điều khiển và khả năng tương thích với tủ trung tâm. Với hệ thống có nhiều chuông, cần tính tổng tải để kiểm tra khả năng đáp ứng của nguồn và đường dây.

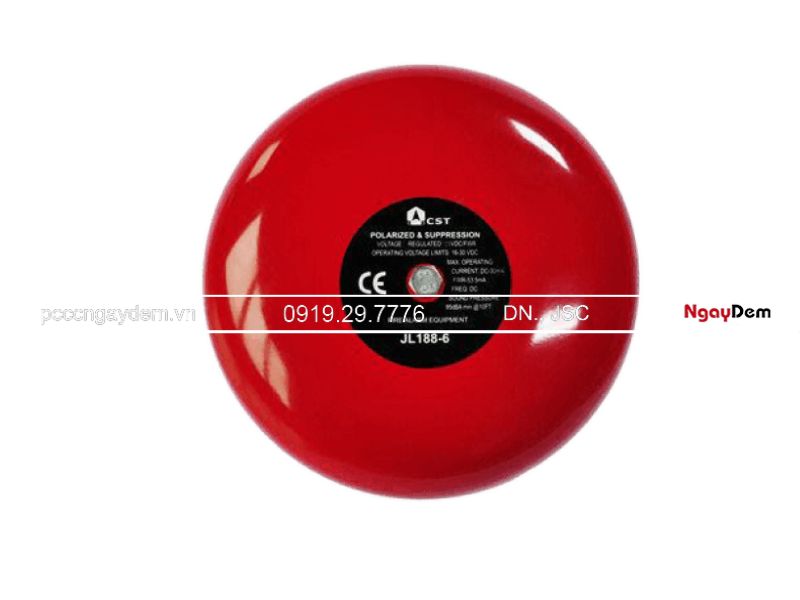

Lắp đặt chuông báo cháy cơ điện
Chuông báo cháy cơ điện tạo âm thanh bằng cơ cấu điện từ làm búa tác động vào vành chuông kim loại. Thiết bị thường được sử dụng trong hệ thống báo cháy có dây và cần lựa chọn đúng điện áp, dòng điện theo catalogue của từng model.
Khi thi công PCCC, chuông phải được cố định chắc chắn trên bề mặt phù hợp. Không nên tự đặt một chiều cao cố định cho mọi loại chuông vì hiệu quả cảnh báo còn phụ thuộc vào kết cấu trần, vách, vật cản, tiếng ồn và hướng lan truyền âm thanh.
Sau khi đấu nối, cần kích hoạt thử từ tủ trung tâm. Kỹ thuật viên kiểm tra khả năng phát âm thanh, độ ổn định của thiết bị và tình trạng đường dây trước khi bàn giao.
Lắp đặt còi báo cháy điện từ
Còi báo cháy điện từ sử dụng mạch điện để tạo tín hiệu âm thanh và có thể có nhiều kiểu âm báo tùy từng model. Khi lựa chọn, cần kiểm tra điện áp hoạt động, dòng tiêu thụ, mức âm, kiểu tín hiệu và khả năng tương thích với tủ báo cháy.
Theo tiêu chuẩn chuông báo cháy, việc lựa chọn thiết bị phải gắn với điều kiện công trình thay vì chỉ chọn thiết bị có mức dB catalogue cao. Nhà xưởng, kho hàng và phòng máy thường có tiếng ồn nền lớn nên cần đánh giá thực tế trước khi xác định số lượng và vị trí còi.
Đường dây đến còi cũng cần được kiểm tra về tiết diện, chiều dài, sụt áp và khả năng giám sát lỗi tùy cấu hình hệ thống. Nếu cuối tuyến không đủ điện áp, thiết bị có thể hoạt động yếu dù thông số catalogue hoàn toàn phù hợp.

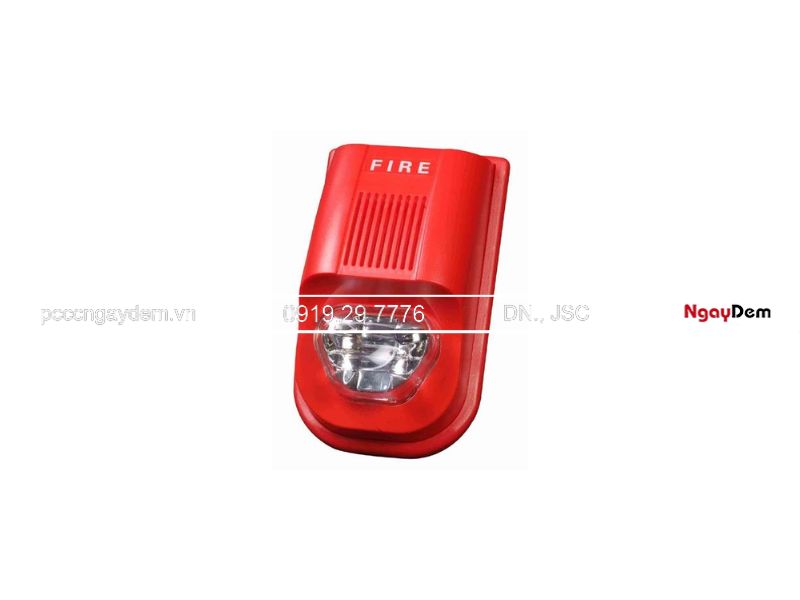

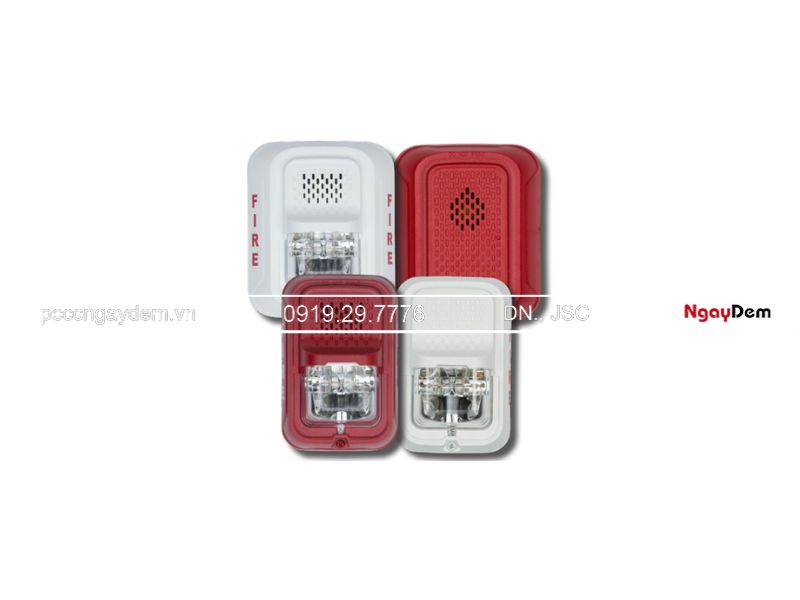

Lắp đặt còi kết hợp đèn chớp
Còi kết hợp đèn chớp tạo đồng thời cảnh báo bằng âm thanh và ánh sáng. Thiết bị này phù hợp với những khu vực cần tăng khả năng nhận biết cảnh báo, đặc biệt khi người sử dụng có thể khó nghe thấy âm thanh do tiếng ồn môi trường.
Khi áp dụng tiêu chuẩn chuông báo cháy, cần đánh giá riêng phần âm thanh và phần tín hiệu trực quan. Đèn chớp không mặc nhiên thay thế yêu cầu về cảnh báo bằng âm thanh nếu thiết kế của công trình yêu cầu tín hiệu âm thanh.
Vị trí lắp đặt phải hạn chế vật cản đối với cả ánh sáng và âm thanh. Với thiết bị cảnh báo trực quan, cần kiểm tra chiều cao và phạm vi quan sát theo thiết kế, hướng dẫn nhà sản xuất và tiêu chuẩn áp dụng.
Hướng dẫn kích hoạt chuông báo cháy từ tủ trung tâm
Quy trình kích hoạt chuông báo cháy cần được thực hiện sau khi hoàn thành đấu nối và kiểm tra an toàn hệ thống. Kỹ thuật viên trước tiên kiểm tra trạng thái tủ, nguồn điện chính, nguồn ắc quy và các cảnh báo lỗi đang hiển thị.
Khi thực hiện thử, có thể tạo tín hiệu báo cháy bằng đầu báo thử hoặc nút nhấn báo cháy theo phương án kiểm tra. Tủ trung tâm tiếp nhận tín hiệu và kích hoạt mạch điều khiển đến chuông, còi hoặc thiết bị cảnh báo tương ứng.
Với hệ thống phân vùng, cần kiểm tra đúng vùng được lập trình. Chuông hoặc còi thuộc vùng đó phải nhận tín hiệu theo cấu hình thiết kế, trong khi các chức năng liên động khác chỉ được kích hoạt nếu hồ sơ hệ thống có yêu cầu.
Sau khi thiết bị phát tín hiệu, kỹ thuật viên kiểm tra âm thanh tại các vị trí cần bảo vệ. Đồng thời cần kiểm tra dòng tải, điện áp cuối tuyến, tình trạng đường dây và khả năng hoạt động khi sử dụng nguồn dự phòng.
Công thức cơ bản để kiểm tra tải chuông có thể biểu diễn như sau:
I tổng = N₁ × I₁ + N₂ × I₂ + … + Nₙ × Iₙ
Ví dụ, nếu có 10 chuông và mỗi thiết bị tiêu thụ 30 mA thì tổng dòng danh định là 300 mA. Đây chỉ là ví dụ tính toán, còn số liệu thực tế phải lấy theo đúng model thiết bị được lắp đặt.
Một hệ thống đạt tiêu chuẩn chuông báo cháy không chỉ cần phát ra âm thanh. Hệ thống còn phải duy trì khả năng giám sát, truyền tín hiệu và hoạt động ổn định trong điều kiện nguồn chính hoặc nguồn dự phòng theo thiết kế.
Dịch vụ lắp đặt và bảo trì chuông báo cháy định kỳ PCCC Ngày Đêm
PCCC Ngày Đêm cung cấp dịch vụ khảo sát, lắp đặt, kiểm tra và bảo trì chuông báo cháy cho nhà xưởng, kho hàng, văn phòng, khách sạn, bệnh viện, tòa nhà và nhiều loại công trình khác. Quy trình được thực hiện theo hiện trạng hệ thống, hồ sơ thiết kế và yêu cầu kỹ thuật của từng công trình.
Khi lắp đặt mới, kỹ thuật viên khảo sát mặt bằng, xác định khu vực cảnh báo và kiểm tra vị trí dự kiến bố trí thiết bị. Sau đó, đội ngũ kỹ thuật lựa chọn chuông, còi hoặc còi đèn phù hợp với tủ trung tâm, nguồn điện, đường dây và điều kiện tiếng ồn thực tế.
Đối với hệ thống đang sử dụng, PCCC Ngày Đêm kiểm tra từng thiết bị cảnh báo, tủ trung tâm, module, đường dây và nguồn dự phòng. Các lỗi như chuông không kêu, âm thanh yếu, mất kết nối, tiếp điểm chập chờn hoặc thiết bị hoạt động không ổn định được xác định nguyên nhân trước khi đề xuất sửa chữa.
Công tác bảo trì định kỳ cũng bao gồm chạy thử tín hiệu từ tủ trung tâm và đánh giá khả năng cảnh báo tại khu vực cần bảo vệ. Với những công trình có tiếng ồn lớn, việc kiểm tra thực tế giúp phát hiện trường hợp thiết bị vẫn phát âm thanh nhưng mức cảnh báo tại vị trí người sử dụng chưa phù hợp.
PCCC Ngày Đêm cũng hỗ trợ kiểm tra hồ sơ kỹ thuật, thông số thiết bị và tình trạng vận hành trước khi đưa hệ thống vào sử dụng. Trường hợp cần thay thế, thiết bị mới phải được kiểm tra về điện áp, dòng tải, khả năng tương thích và thông số kỹ thuật thay vì chỉ thay theo kích thước hoặc giá thành.
Chủ đầu tư có thể yêu cầu khảo sát hiện trạng để đánh giá hệ thống đang sử dụng và xác định phương án xử lý phù hợp. Việc kiểm tra đúng tiêu chuẩn chuông báo cháy giúp hạn chế tình trạng thiết bị có tín hiệu nhưng không bảo đảm khả năng cảnh báo thực tế.
Áp dụng đúng tiêu chuẩn chuông báo cháy cần đồng thời xem xét thiết bị, âm lượng, vị trí, đường dây, nguồn điện và khả năng kết nối với tủ trung tâm. Không nên đánh giá hệ thống chỉ bằng việc chuông có phát tiếng hay không. PCCC Ngày Đêm hỗ trợ khảo sát, lắp đặt, kiểm tra và bảo trì hệ thống theo hồ sơ kỹ thuật và điều kiện thực tế, giúp công trình vận hành ổn định với tiêu chuẩn chuông báo cháy.
