Trong quá trình triển khai công trình, bản vẽ PCCC là cơ sở để xác định vị trí thiết bị, tuyến ống và các giải pháp an toàn cháy. Hồ sơ này cần đồng bộ với kiến trúc, kết cấu và hệ thống cơ điện của công trình. Tuy nhiên, không phải ai cũng hiểu rõ một bộ bản vẽ thiết kế PCCC gồm những gì và đọc hồ sơ như thế nào. PCCC Ngày Đêm sẽ giúp làm rõ thành phần, ý nghĩa và cách đọc từng nội dung quan trọng trong hồ sơ.

Bản vẽ thiết kế PCCC là gì?

Bản vẽ thiết kế PCCC là hồ sơ kỹ thuật thể hiện các giải pháp phòng cháy, chữa cháy và bảo đảm an toàn cho người, tài sản trong công trình. Hồ sơ được triển khai dựa trên công năng, quy mô, chiều cao, diện tích và đặc điểm sử dụng của từng công trình.

Nội dung bản vẽ thể hiện cách bố trí và kết nối các hệ thống PCCC trong công trình. Tùy quy mô, hồ sơ có thể gồm hệ thống báo cháy, chữa cháy bằng nước, họng nước vách tường, sprinkler, cấp nước chữa cháy, thoát nạn, ngăn cháy, hút khói và tăng áp. Các giải pháp này phải được thể hiện đồng bộ với bản vẽ kiến trúc, kết cấu và cơ điện.

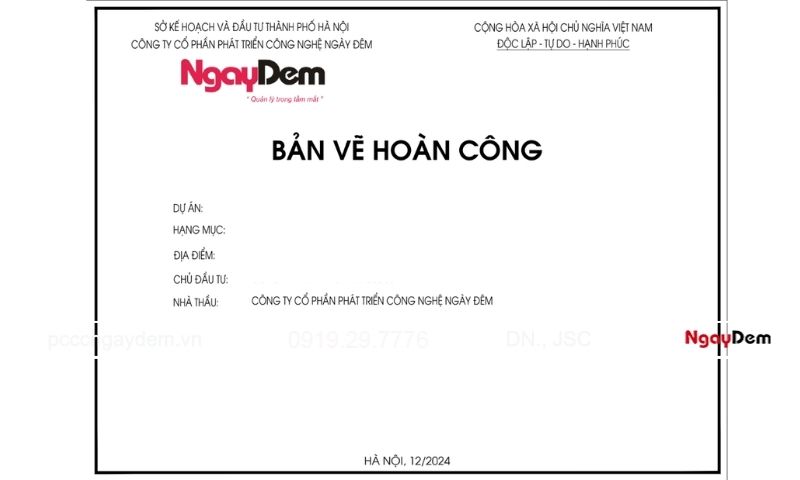

Bản vẽ hoàn công hệ thống PCCC từ PCCC Ngày Đêm
Bản vẽ hoàn công hệ thống PCCC từ PCCC Ngày Đêm

Về bản chất, bản vẽ hệ thống PCCC chuyển các yêu cầu về an toàn cháy thành giải pháp kỹ thuật cụ thể. Người đọc có thể xác định vị trí thiết bị, tuyến ống, đường dây, nguồn cấp, phạm vi bảo vệ và mối liên hệ giữa các hệ thống.

Đây cũng là cơ sở để chủ đầu tư kiểm soát phương án, nhà thầu thi công PCCC triển khai lắp đặt và các bên liên quan kiểm tra sự phù hợp của hồ sơ. Vì vậy, bản vẽ cần thống nhất giữa mặt bằng, sơ đồ nguyên lý, chi tiết lắp đặt, thuyết minh và các thông số tính toán, tránh sai lệch giữa thiết kế và thực tế thi công.

Bản vẽ PCCC gồm những bản vẽ nào?

Một bộ bản vẽ thiết kế hệ thống PCCC không được triển khai độc lập với hồ sơ của công trình. Trước khi thiết kế, đơn vị tư vấn cần sử dụng hồ sơ nền gồm mặt bằng kiến trúc, mặt đứng, mặt cắt, công năng, kết cấu và các thông tin kỹ thuật liên quan. Đây là cơ sở để xác định vị trí thiết bị, tuyến thoát nạn và không gian bố trí hệ thống PCCC.

Trên nền hồ sơ đó, bản vẽ thiết kế PCCC được triển khai thành nhiều nhóm khác nhau. Tùy loại hình và quy mô công trình, hồ sơ PCCC có thể gồm các bản vẽ dưới đây; không phải công trình nào cũng cần đầy đủ tất cả các nhóm.

Bản vẽ mặt bằng bố trí hệ thống

Bản vẽ thể hiện vị trí các thiết bị PCCC trên từng tầng và từng khu vực. Các nội dung thường gặp gồm đầu báo cháy, nút nhấn báo cháy, chuông hoặc còi, đèn báo, bình chữa cháy, đầu phun sprinkler, họng nước vách tường và các thiết bị liên quan. Tuyến dây hoặc đường ống kết nối cũng được thể hiện để xác định cách triển khai hệ thống.

Việc bố trí phải phù hợp với công năng, quy mô và phạm vi bảo vệ của công trình. Các yêu cầu về trang bị, bố trí phương tiện và hệ thống PCCC được đối chiếu với QCVN 10:2025/BCA và quy chuẩn, tiêu chuẩn kỹ thuật tương ứng với từng hệ thống. Khi thẩm định, cần kiểm tra vị trí, số lượng, khoảng cách và phạm vi bảo vệ của thiết bị, đồng thời đối chiếu với mặt bằng kiến trúc thực tế.

Sơ đồ nguyên lý hệ thống báo cháy

Sơ đồ nguyên lý thể hiện cách các thiết bị báo cháy được kết nối và hoạt động trong toàn hệ thống. Nội dung thường gồm tủ trung tâm báo cháy, đầu báo, nút nhấn khẩn cấp, chuông, còi, đèn báo và các module điều khiển hoặc giám sát. Với công trình có liên động, sơ đồ cần thể hiện tín hiệu giữa hệ thống báo cháy với các hệ thống kỹ thuật khác.

Thiết kế phải đáp ứng yêu cầu về trang bị và bố trí hệ thống báo cháy theo QCVN 10:2025/BCA, cùng tiêu chuẩn kỹ thuật áp dụng trực tiếp cho hệ thống báo cháy của công trình. Khi xem xét hồ sơ, cần kiểm tra sự thống nhất giữa sơ đồ nguyên lý và mặt bằng. Số lượng thiết bị, cách kết nối và các tín hiệu liên động phải phù hợp với giải pháp được thiết kế.

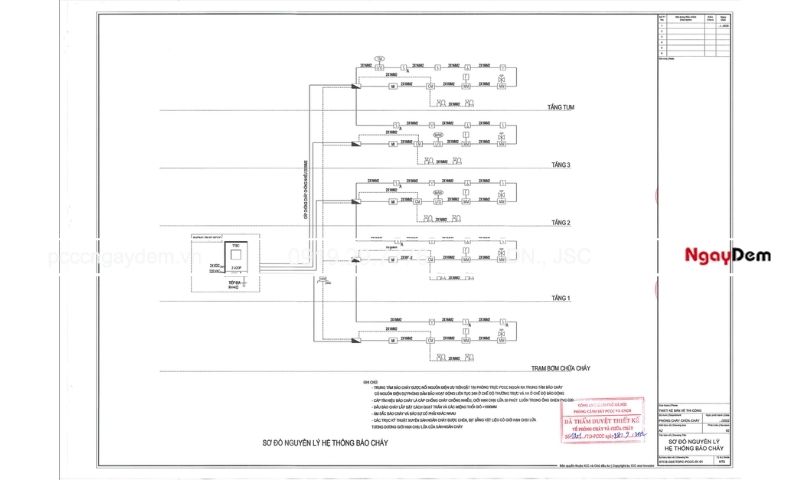

Sơ đồ nguyên lý hệ thống báo cháy

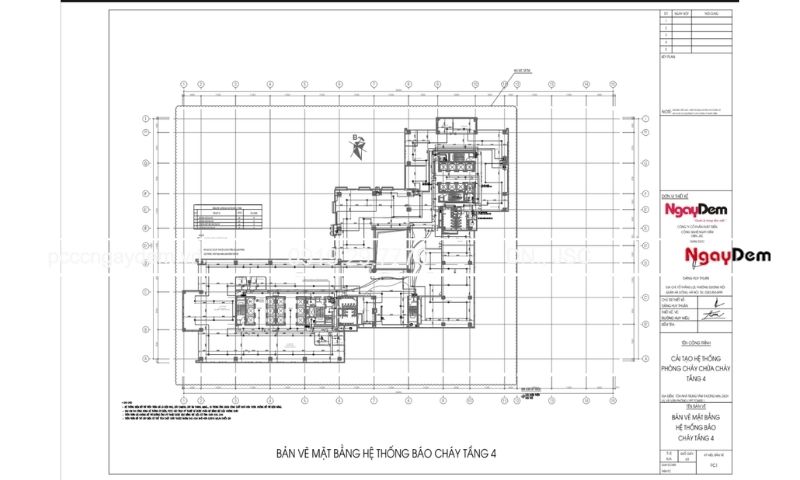

Bản vẽ hệ thống báo cháy

Bản vẽ hệ thống chữa cháy và cấp nước

Đây là nhóm bản vẽ thể hiện mạng lưới cấp nước và các thiết bị phục vụ chữa cháy. Tùy công trình, hồ sơ có thể thể hiện sprinkler, họng nước vách tường, đường ống cấp nước, van, thiết bị kiểm soát, cụm bơm, bể nước chữa cháy và các điểm lấy nước. Sơ đồ nguyên lý cấp nước cũng giúp thể hiện mối quan hệ giữa nguồn nước, bơm và mạng đường ống.

Việc thiết kế phải xác định được nhu cầu cấp nước, lưu lượng, áp lực và phạm vi bảo vệ của hệ thống. Các nội dung này được đối chiếu với QCVN 10:2025/BCA và tiêu chuẩn kỹ thuật tương ứng với hệ thống chữa cháy được sử dụng. Khi thẩm định, các điểm cần chú ý gồm nguồn nước, dung tích bể, thông số bơm, đường kính ống, áp lực và khả năng cấp nước đến khu vực bất lợi.

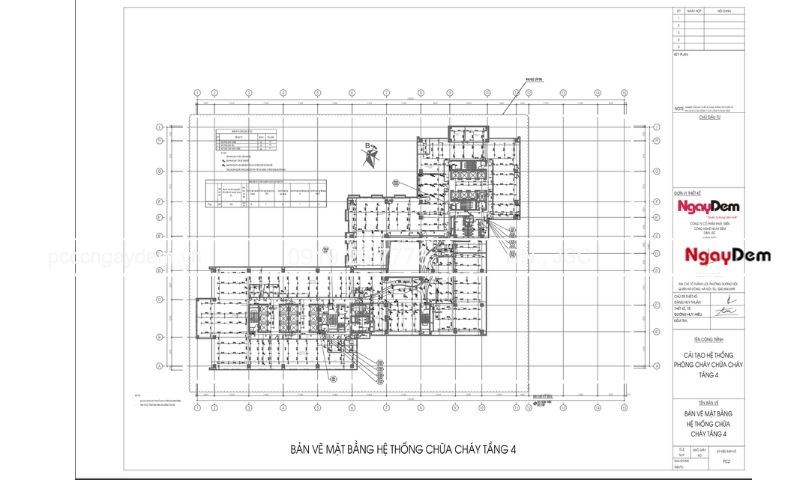

Bản vẽ hệ thống chữa cháy và cấp nước

Bản vẽ thoát nạn và ngăn cháy

Bản vẽ thể hiện các tuyến thoát nạn và giải pháp hạn chế cháy lan trong công trình. Nội dung có thể gồm lối thoát, cửa thoát nạn, buồng thang, hành lang, đường tiếp cận lối ra và các khu vực ngăn cháy. Với công trình có yêu cầu phân chia khoang cháy, bản vẽ cần thể hiện vị trí tường, cửa và các bộ phận ngăn cháy tương ứng.

Các giải pháp này chủ yếu được đối chiếu với QCVN 06:2022/BXD và Sửa đổi 1:2023, tùy phạm vi áp dụng của công trình. Khi thẩm định, cần kiểm tra số lượng và vị trí lối thoát, chiều rộng đường thoát, hướng mở cửa, khoảng cách thoát nạn và sự phù hợp của giải pháp ngăn cháy. Tuyến thoát phải được xem xét trên mặt bằng thực tế và trong mối liên hệ với công năng sử dụng.

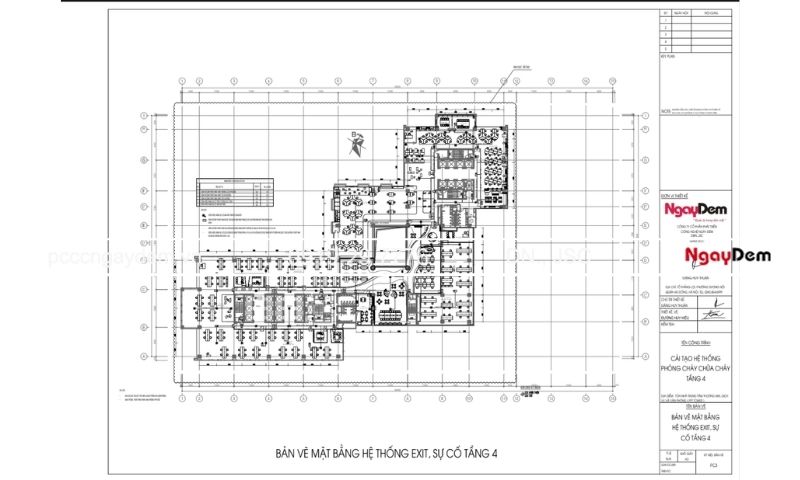

Bản vẽ thoát nạn và ngăn cháy

Bản vẽ hút khói, tăng áp (khi công trình thuộc diện cần)

Không phải công trình nào cũng phải thiết kế hệ thống hút khói và tăng áp. Khi thuộc trường hợp có yêu cầu, bản vẽ phải thể hiện rõ khu vực được bảo vệ và cách hệ thống vận hành. Nội dung thường gồm quạt, đường ống, van, cửa hút, cửa xả, miệng cấp khí và các thiết bị điều khiển liên quan.

Giải pháp chống khói được xem xét theo QCVN 06:2022/BXD và Sửa đổi 1:2023 cùng các yêu cầu kỹ thuật áp dụng cho hệ thống cụ thể. Khi thẩm định, cần kiểm tra phạm vi bảo vệ, lưu lượng và hướng chuyển động của dòng khí, vị trí hút – xả khói và khả năng phối hợp với hệ thống báo cháy. Với hệ thống tăng áp, cần xem xét khả năng duy trì điều kiện áp suất cần thiết tại khu vực được bảo vệ.

Bản vẽ chi tiết lắp đặt và hồ sơ đi kèm (thuyết minh, thống kê khối lượng, dự toán)

Bản vẽ chi tiết giúp chuyển phương án thiết kế thành cơ sở để thi công thực tế. Nội dung có thể gồm chi tiết lắp đặt đầu báo, đầu phun, họng nước, van, đường ống, giá đỡ, tủ điều khiển, đấu nối điện và các vị trí cần thể hiện riêng. Hồ sơ thường đi kèm thuyết minh thiết kế, bảng thống kê thiết bị, thống kê khối lượng và các tài liệu tính toán liên quan.

Các thông số trong bản vẽ phải thống nhất với giải pháp thiết kế và yêu cầu kỹ thuật của từng hệ thống. Khi thẩm định, cần kiểm tra sự đồng nhất giữa bản vẽ, thuyết minh, bảng thống kê và các thông số tính toán. Đây cũng là cơ sở quan trọng để hạn chế sai khác về chủng loại, số lượng thiết bị, kích thước đường ống hoặc thông số kỹ thuật khi chuyển sang giai đoạn thi công.

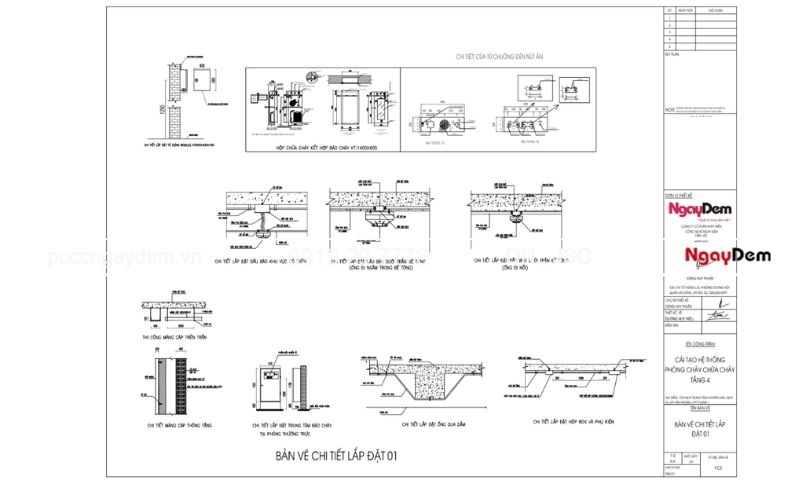

Bản vẽ chi tiết lắp đặt và hồ sơ đi kèm (thuyết minh, thống kê khối lượng, dự toán)

Ý nghĩa của bản vẽ PCCC với từng bên

Bản vẽ PCCC không chỉ thể hiện vị trí thiết bị và cách bố trí hệ thống trong công trình. Đây còn là cơ sở để chủ đầu tư, đơn vị thiết kế, đội thi công và đơn vị quản lý cùng thống nhất phương án, hạn chế sai lệch trong quá trình triển khai. Đối với những công trình thuộc diện phải thực hiện các thủ tục về thẩm định thiết kế PCCC, hồ sơ bản vẽ còn là một phần quan trọng trong quá trình xem xét giải pháp PCCC theo quy định hiện hành.

  • Đối với chủ đầu tư: Giúp kiểm soát phương án PCCC, vị trí thiết bị, phạm vi bảo vệ, khối lượng và chi phí. Hồ sơ cũng là cơ sở để đánh giá ảnh hưởng khi thay đổi công năng hoặc mặt bằng.
  • Đối với đơn vị thiết kế: Là công cụ thể hiện các giải pháp PCCC thành hệ thống cụ thể. Các mặt bằng, sơ đồ nguyên lý, chi tiết lắp đặt và thông số kỹ thuật cần được triển khai đồng bộ.
  • Đối với đơn vị thi công: Là căn cứ xác định vị trí, cao độ, tuyến ống, tuyến dây, chủng loại và phương án kết nối thiết bị. Nhờ đó, đội kỹ thuật có thể thi công đúng hồ sơ và phối hợp với các hệ thống khác.
  • Đối với cơ quan có thẩm quyền: Là cơ sở xem xét các giải pháp PCCC trong trường hợp công trình thuộc diện phải thẩm định theo quy định hiện hành.
  • Đối với đơn vị quản lý, vận hành: Giúp xác định vị trí thiết bị, tuyến kỹ thuật và phạm vi bảo vệ khi kiểm tra, sửa chữa, thay thế hoặc cải tạo hệ thống.

Ý nghĩa của bản vẽ PCCC với từng bên

Nếu cần tư vấn và triển khai bản vẽ PCCC, chủ đầu tư có thể liên hệ PCCC Ngày Đêm để được khảo sát hiện trạng và đề xuất phương án phù hợp. Đơn vị cung cấp giải pháp từ khảo sát, thiết kế đến thi công PCCC, giúp hồ sơ và hệ thống thực tế được triển khai đồng bộ.

Gọi ngay 0919.297.776

Hướng dẫn cách đọc hiểu bản vẽ PCCC chính xác

Để đọc đúng bản vẽ PCCC, không nên xem riêng từng thiết bị hoặc từng tuyến ống. Cần đọc theo trình tự từ thông tin tổng thể đến từng hệ thống và đối chiếu giữa các bản vẽ liên quan. Cách này giúp xác định đúng công năng, phạm vi bảo vệ và nguyên lý hoạt động của hệ thống.

Bước 1: Xác định thông tin tổng thể của công trình

Trước tiên, cần xem tên công trình, mặt bằng, số tầng, công năng sử dụng và khu vực được thể hiện trên bản vẽ. Những thông tin này giúp xác định bản vẽ đang áp dụng cho tầng hoặc khu vực nào và tránh nhầm lẫn giữa các mặt bằng.

Tiếp theo, cần kiểm tra tỷ lệ bản vẽ, ký hiệu hướng Bắc, cao độ và các trục định vị. Đây là cơ sở để xác định chính xác vị trí thiết bị và kích thước khi đối chiếu với bản vẽ kiến trúc hoặc triển khai thi công.

Bước 2: Đọc bảng ký hiệu và xác định từng thiết bị

Mỗi bộ bản vẽ PCCC thường có hệ thống ký hiệu riêng cho từng loại thiết bị. Người đọc cần xem bảng chú thích trước khi xác định đầu báo, nút nhấn, chuông đèn, bình chữa cháy, đầu phun sprinkler, họng nước hoặc các thiết bị khác trên mặt bằng.

Sau khi xác định ký hiệu, cần kiểm tra số lượng và vị trí của từng thiết bị. Không chỉ cần biết thiết bị được đặt ở đâu mà còn phải xem thiết bị thuộc khu vực bảo vệ nào và có đáp ứng phạm vi bảo vệ theo phương án thiết kế hay không.

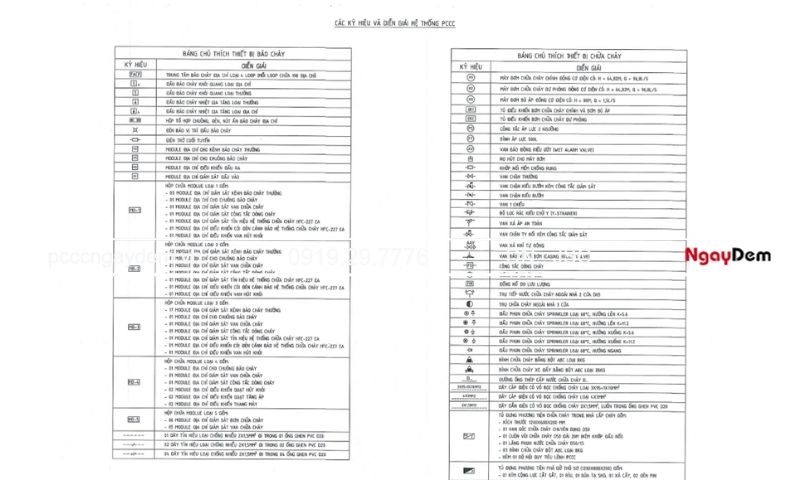

Bảng ký hiệu các thiết bị thuộc hệ thống PCCC trên bản vẽ

Bước 3: Đọc mặt bằng bố trí hệ thống

Từ mặt bằng, cần theo dõi từng khu vực và xác định cách thiết bị PCCC được bố trí trong không gian. Với hệ thống báo cháy, cần chú ý vị trí đầu báo, nút nhấn, chuông đèn và tuyến dây. Với hệ thống chữa cháy, cần theo dõi đầu phun, họng nước, van và tuyến ống.

Đối với đường ống và dây dẫn, cần quan sát hướng tuyến, kích thước, cao độ và các điểm kết nối. Đồng thời, nên đối chiếu với mặt bằng kiến trúc để nhận biết những vị trí có thể ảnh hưởng đến dầm, cột, trần, cửa, vách hoặc các hệ thống cơ điện khác.

Bước 4: Đọc sơ đồ nguyên lý

Sau khi hiểu mặt bằng, cần chuyển sang sơ đồ nguyên lý để xác định cách các thiết bị được kết nối và vận hành. Với hệ thống báo cháy, có thể lần theo đường kết nối từ thiết bị đầu vào về tủ trung tâm và từ tủ trung tâm đến các thiết bị cảnh báo hoặc điều khiển.

Đối với hệ thống chữa cháy, cần xác định nguồn nước bắt đầu từ đâu, đi qua thiết bị nào và được phân phối đến các khu vực bảo vệ như thế nào. Với hệ thống có liên động, cần kiểm tra tín hiệu từ báo cháy đến quạt, bơm, cửa hoặc các thiết bị điều khiển liên quan.

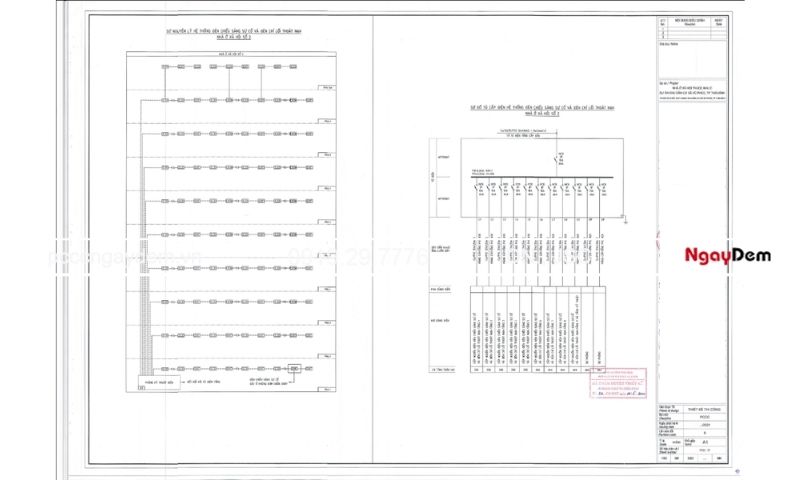

Sơ đồ nguyên lý hoạt động

Bước 5: Kiểm tra các thông số kỹ thuật

Sau khi xác định được vị trí và nguyên lý hoạt động, cần kiểm tra các thông số chính trên bản vẽ. Tùy hệ thống, các thông số có thể gồm đường kính ống, lưu lượng, áp lực, công suất bơm, số lượng thiết bị, cao độ lắp đặt hoặc thông số của quạt.

Không nên đánh giá một thông số riêng lẻ mà cần đối chiếu với thuyết minh và phần tính toán của hồ sơ. Ví dụ, thông số máy bơm phải phù hợp với yêu cầu cấp nước của hệ thống. Kích thước đường ống cũng phải phù hợp với lưu lượng và phương án thủy lực được tính toán.

Bước 6: Đối chiếu giữa các bản vẽ

Đây là bước quan trọng để kiểm tra tính thống nhất của bản vẽ thiết kế hệ thống PCCC. Vị trí thiết bị trên mặt bằng phải phù hợp với sơ đồ nguyên lý và bảng thống kê. Các thông số trong bản vẽ cũng cần thống nhất với thuyết minh, tính toán và các bản vẽ chi tiết.

Nếu phát hiện một thiết bị xuất hiện trên mặt bằng nhưng không có trong sơ đồ nguyên lý hoặc ngược lại, cần kiểm tra lại hồ sơ trước khi thi công. Tương tự, những khác biệt về số lượng đầu phun, họng nước, đầu báo, đường kính ống hoặc thiết bị điều khiển cũng cần được làm rõ.

Bước 7: Kiểm tra khả năng triển khai ngoài thực tế

Cuối cùng, cần đặt bản vẽ trong mối quan hệ với điều kiện thi công thực tế. Cần kiểm tra không gian lắp đặt, cao độ trần, vị trí dầm cột, phòng kỹ thuật, trục kỹ thuật và khoảng trống dành cho bảo trì thiết bị.

Đối với công trình đang xây dựng hoặc cải tạo, việc đối chiếu này giúp phát hiện sớm những điểm không phù hợp giữa bản vẽ thiết kế PCCC và hiện trạng. Nếu có thay đổi ảnh hưởng đến giải pháp PCCC, cần được xem xét và cập nhật hồ sơ trước khi triển khai thay đổi tại công trường.

Một vài lỗi thường gặp trong bản vẽ thiết kế PCCC

Một bộ bản vẽ thiết kế PCCC có thể gặp sai sót ngay từ khâu khảo sát, bố trí hệ thống hoặc phối hợp với các bộ môn khác. Những lỗi này nếu không được phát hiện sớm có thể dẫn đến việc phải chỉnh sửa hồ sơ, thay đổi phương án thi công hoặc phát sinh chi phí.

Bố trí thiết bị không phù hợp với mặt bằng thực tế

Một số bản vẽ thể hiện vị trí thiết bị nhưng chưa bám sát điều kiện thực tế của công trình. Đầu báo, đầu phun, họng nước, bình chữa cháy hoặc tủ điều khiển có thể bị vướng dầm, cột, trần kỹ thuật, cửa hoặc các thiết bị cơ điện khác.

Lỗi này thường xuất hiện khi hồ sơ PCCC được triển khai mà chưa phối hợp đầy đủ với bản vẽ kiến trúc và MEP. Khi thi công mới phát hiện vị trí không phù hợp, đơn vị thi công có thể phải thay đổi tuyến hoặc di chuyển thiết bị, làm ảnh hưởng đến tính đồng bộ của hệ thống.

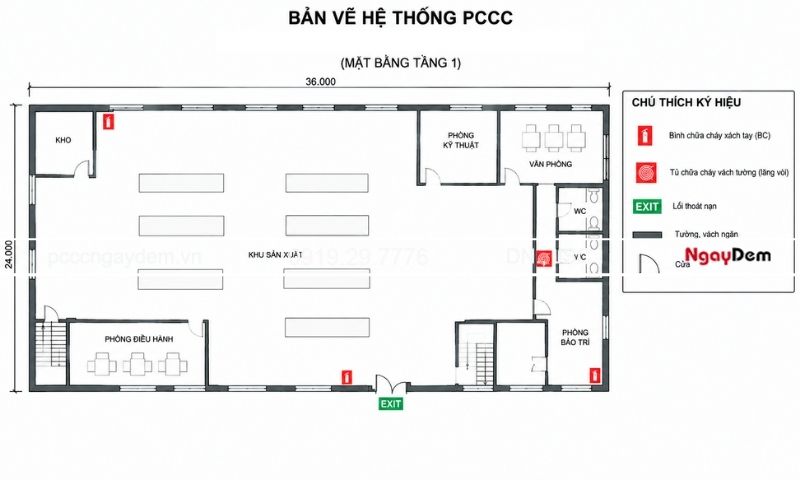

Bố trí thiết bị không phù hợp với mặt bằng thực tế
Cần phải tính toán bố trí thiết bị phù hợp với mặt bằng

Không thống nhất giữa các bản vẽ

Mặt bằng, sơ đồ nguyên lý, bản vẽ chi tiết và bảng thống kê thiết bị phải thể hiện cùng một phương án. Tuy nhiên, có trường hợp số lượng thiết bị trên mặt bằng không trùng với bảng thống kê hoặc thiết bị đã thay đổi nhưng sơ đồ nguyên lý chưa được cập nhật.

Các thông số như đường kính đường ống, công suất bơm, số lượng đầu phun hoặc thiết bị báo cháy cũng cần được kiểm tra giữa các phần hồ sơ. Sai lệch giữa các tài liệu có thể gây khó khăn khi thẩm tra, bóc tách khối lượng và triển khai thi công.

Thiếu hoặc sai thông số kỹ thuật

Bản vẽ không chỉ cần thể hiện vị trí mà còn phải cung cấp đủ thông tin để xác định giải pháp kỹ thuật. Một số lỗi thường gặp là thiếu cao độ, kích thước đường ống, thông số thiết bị, hướng tuyến hoặc ký hiệu van và điểm đấu nối.

Với hệ thống cấp nước chữa cháy, cần đặc biệt kiểm tra sự phù hợp giữa đường kính ống, lưu lượng, áp lực và thông số của cụm bơm. Những thông số này phải phù hợp với phần tính toán và phương án cấp nước đã lựa chọn.

Chưa thể hiện đầy đủ giải pháp thoát nạn, ngăn cháy

Một số hồ sơ tập trung nhiều vào hệ thống thiết bị mà chưa thể hiện đầy đủ các giải pháp an toàn cháy của công trình. Các nội dung như đường thoát nạn, lối ra, cầu thang, cửa ngăn cháy, khoang cháy hoặc các bộ phận ngăn cháy cần được thể hiện phù hợp với công năng và quy mô công trình.

Đặc biệt, không nên chỉ kiểm tra riêng vị trí cửa hoặc cầu thang. Cần xem xét toàn bộ tuyến thoát nạn từ khu vực sử dụng đến lối ra an toàn và đối chiếu với mặt bằng kiến trúc.

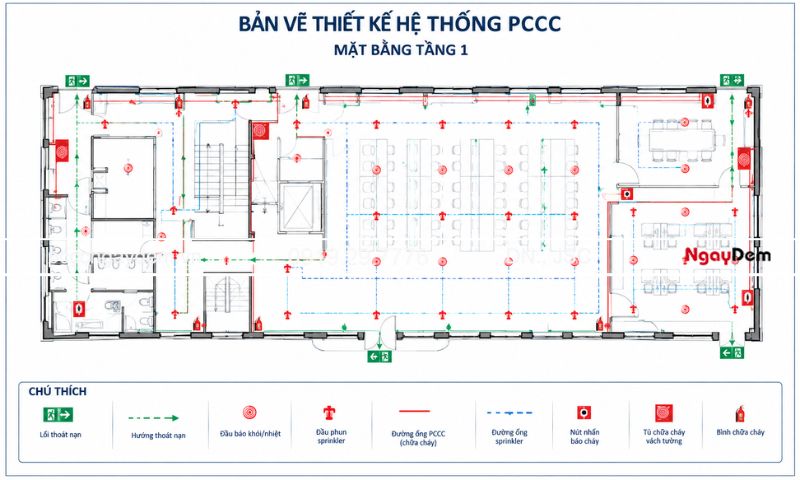

Chưa thể hiện đầy đủ giải pháp thoát nạn, ngăn cháy

Tuyến ống, tuyến dây chưa được phối hợp với hệ thống khác

Hệ thống PCCC thường được triển khai đồng thời với điện, điều hòa thông gió, cấp thoát nước và các hệ thống kỹ thuật khác. Nếu không phối hợp ngay từ giai đoạn thiết kế, tuyến ống hoặc tuyến dây PCCC có thể bị chồng chéo, giao cắt hoặc không đủ không gian để lắp đặt.

Vì vậy, cần kiểm tra các vị trí xuyên sàn, xuyên tường, trục kỹ thuật, phòng bơm và khu vực có mật độ MEP cao. Việc phối hợp sớm giúp hạn chế phải thay đổi tuyến khi đã bước vào thi công.

Không cập nhật bản vẽ khi công trình có thay đổi

Công trình có thể thay đổi công năng, cách bố trí phòng, diện tích sử dụng hoặc phương án kiến trúc trong quá trình triển khai. Nếu bản vẽ PCCC không được cập nhật theo những thay đổi này, hệ thống thiết kế có thể không còn phù hợp với hiện trạng.

Do đó, trước khi thi công hoặc nghiệm thu, cần đối chiếu hồ sơ với thực tế công trình. Những thay đổi có ảnh hưởng đến giải pháp PCCC cần được đánh giá và xử lý theo quy định hiện hành, thay vì tự ý điều chỉnh thiết bị tại công trường.

PCCC Ngày Đêm – Tư vấn và thiết kế bản vẽ PCCC đạt chuẩn chất lượng

PCCC Ngày Đêm có hơn 17 năm kinh nghiệm trong lĩnh vực PCCC, đội ngũ hơn 100 kỹ sư và hơn 10.000 dự án đã hoàn thiện. Năng lực được triển khai trên nhiều nhóm công trình, từ trường học, tòa nhà, nhà hàng đến nhà máy, nhà xưởng và các công trình có yêu cầu kỹ thuật phức tạp.

Kinh nghiệm thực tế trong thiết kế và thi công được thể hiện qua nhiều dự án đã triển khai, tiêu biểu:

  • Học viện Khoa học Xã hội: Tư vấn, thiết kế và cải tạo hệ thống báo cháy; bổ sung đầu báo và thiết bị cảnh báo; cải tạo tuyến ống, họng nước, van và đầu phun sprinkler; nâng cấp cụm bơm chữa cháy; cải tạo hệ thống điện PCCC.
  • Tòa nhà Trung Yên 1: Thi công bổ sung đầu báo khói, đầu báo nhiệt, đèn báo cháy, module, module chuông; bổ sung và đi lại dây tín hiệu tại khu vực chung và các căn hộ; hoàn thiện hệ thống dây trong ống luồn bảo vệ.
  • Nhà hàng Hải Trân: Lắp đặt tủ báo cháy, đầu báo nhiệt, chuông, đèn báo cháy, nút ấn, đèn Exit và đèn chiếu sáng sự cố; triển khai dây tín hiệu, ống luồn dây và đấu nối toàn bộ hệ thống.
  • Trung tâm tiếng Anh Thaki: Thi công hệ thống báo cháy, thiết bị chữa cháy, đèn Exit và đèn chiếu sáng sự cố; đi dây, đấu nối và hoàn thiện hệ thống phù hợp với mặt bằng trung tâm.

PCCC Ngày Đêm - Tư vấn và thiết kế bản vẽ PCCC đạt chuẩn chất lượng

Từ năng lực tư vấn, thiết kế đến thi công thực tế, PCCC Ngày Đêm có thể triển khai trọn gói bản vẽ và hệ thống PCCC cho công trình. Việc cùng một đơn vị đảm nhận cả hai công đoạn giúp phương án thiết kế bám sát điều kiện thi công, hạn chế sai lệch giữa hồ sơ và thực tế. Khách hàng lựa chọn thi công PCCC trọn gói tại PCCC Ngày Đêm được tặng bản vẽ thiết kế PCCC miễn phí, giúp tiết kiệm chi phí lên tới hơn 10 triệu và đồng bộ phương án ngay từ đầu dự án.

Một số câu hỏi thường gặp về bản vẽ thiết kế PCCC

Có dùng chung được bản vẽ PCCC mẫu không?

Không nên sử dụng nguyên bản vẽ hệ thống PCCC mẫu cho công trình khác. Mỗi công trình có công năng, quy mô, mặt bằng, số người sử dụng và điều kiện kỹ thuật riêng nên phương án PCCC cũng cần được thiết kế phù hợp. Bản vẽ mẫu chỉ nên dùng để tham khảo cách thể hiện và bố cục hồ sơ.

Bản vẽ thiết kế khác bản vẽ hoàn công thế nào?

Bản vẽ thiết kế thể hiện phương án PCCC dự kiến trước khi thi công, là cơ sở để triển khai lắp đặt và xem xét các giải pháp an toàn PCCC. Bản vẽ hoàn công được lập sau thi công, thể hiện hiện trạng hệ thống PCCC thực tế đã lắp đặt. Hồ sơ nghiệm thu PCCC theo Nghị định 105/2025/NĐ-CP có yêu cầu bản vẽ hoàn công hệ thống PCCC.

Ai được lập bản vẽ thiết kế PCCC?

Bản vẽ thiết kế PCCC phải do đơn vị, cá nhân có đủ điều kiện năng lực theo quy định thực hiện và chịu trách nhiệm về hồ sơ thiết kế. Đối với hồ sơ đề nghị thẩm định thiết kế PCCC, Nghị định 105/2025/NĐ-CP yêu cầu hồ sơ phải có xác nhận của chủ đầu tư, chủ sở hữu công trình và đơn vị tư vấn thiết kế.

Bản vẽ PCCC không chỉ là hồ sơ phục vụ thiết kế mà còn là cơ sở để thi công, kiểm tra và nghiệm thu hệ thống. Vì vậy, bản vẽ cần được triển khai phù hợp với công năng, quy mô và đặc điểm thực tế của từng công trình, đồng thời đảm bảo sự đồng bộ giữa các hạng mục.
