Trong thiết kế cơ điện, việc tính toán hệ thống chữa cháy Sprinkler đóng vai trò quyết định đến sự an toàn của toàn bộ công trình. Một phương án tính chính xác giúp tối ưu chi phí và đảm bảo hệ thống vận hành tin cậy khi xảy ra sự cố. Hãy cùng PCCC Ngày Đêm tìm hiểu hướng dẫn tính toán hệ thống Sprinkler đạt chuẩn kỹ thuật ngay dưới đây.

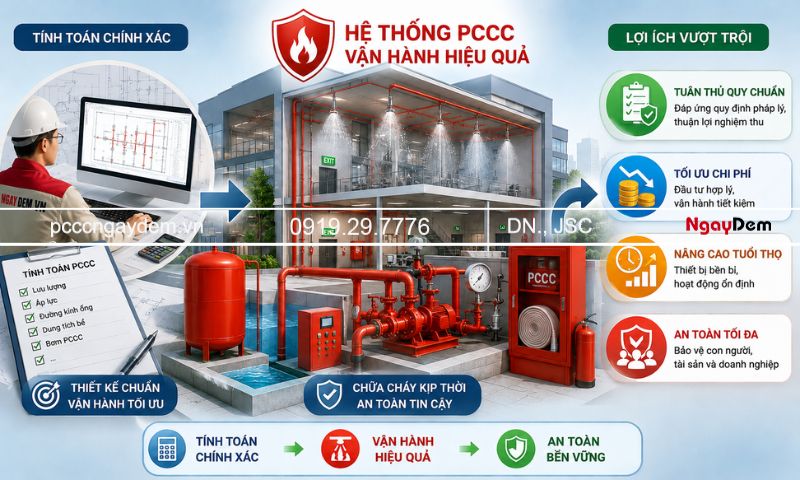

Tại sao cần tính toán chính xác thông số hệ thống PCCC?
Trước khi lựa chọn thiết bị và triển khai thiết kế, cần tính toán chính xác các thông số kỹ thuật của hệ thống PCCC. Điều này giúp hệ thống vận hành hiệu quả, đáp ứng yêu cầu pháp lý và tối ưu chi phí đầu tư.
- Đảm bảo hiệu quả chữa cháy: Xác định đúng lưu lượng và áp lực nước để hệ thống hoạt động ổn định, kiểm soát đám cháy kịp thời.
- Đáp ứng tiêu chuẩn, quy chuẩn PCCC: Tuân thủ các quy định như QCVN, TCVN hoặc NFPA, tạo thuận lợi cho quá trình thẩm duyệt và nghiệm thu.
- Tối ưu chi phí đầu tư: Lựa chọn đúng công suất máy bơm, đường ống và thiết bị, tránh lãng phí hoặc thiếu công suất.
- Giảm chi phí vận hành: Hệ thống được tính toán hợp lý sẽ hoạt động ổn định, hạn chế sự cố và tiết kiệm chi phí bảo trì – bảo dưỡng PCCC.
- Nâng cao tuổi thọ thiết bị: Phân bổ áp lực và lưu lượng phù hợp giúp giảm tải cho máy bơm, đường ống, van và các thiết bị trong hệ thống.
- Đảm bảo an toàn cho người và tài sản: Hệ thống cung cấp đủ nước trong tình huống khẩn cấp, góp phần hạn chế cháy lan và giảm thiểu thiệt hại.

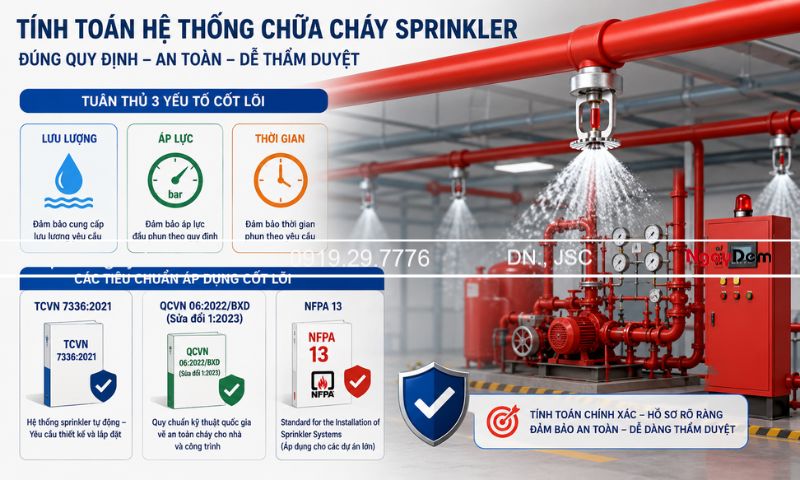

Tiêu chuẩn và quy chuẩn áp dụng khi tính toán hệ thống chữa cháy
Khi thực hiện cách tính toán hệ thống Sprinkler, kỹ sư bắt buộc phải tuân thủ các quy định pháp luật hiện hành. Các tiêu chuẩn này quy định rõ về lưu lượng, áp lực cũng như thời gian chữa cháy tối thiểu. Việc áp dụng đúng tiêu chuẩn giúp hồ sơ thiết kế dễ dàng được cơ quan chức năng thẩm duyệt.
Hiện nay, các tiêu chuẩn cốt lõi bao gồm TCVN 7336:2021 về hệ thống chữa cháy tự động và QCVN 06:2022/BXD (và Sửa đổi 1:2023) về an toàn cháy cho nhà, công trình.. Bên cạnh đó, các tiêu chuẩn quốc tế như NFPA 13 cũng thường được tham khảo cho các dự án lớn. Nắm vững các văn bản này là cơ sở để đưa ra kết quả tính toán chính xác nhất.
Hướng dẫn tính toán các thành phần chính trong hệ thống PCCC
Để giúp bạn hình dung rõ ràng, PCCC Ngày Đêm xin hướng dẫn tính toán hệ thống Sprinkler và các thành phần chính ngay dưới đây. Quá trình tính toán cần tuân thủ từng bước kỹ thuật để đảm bảo tính chính xác cao nhất.
Tính toán đường ống chính và hệ thống chữa cháy vách tường
Tính toán đường ống chính và hệ thống chữa cháy vách tường
Đường ống chính có nhiệm vụ dẫn nước từ nguồn cấp đến các họng chữa cháy và đầu phun. Khi tính toán cần xác định lưu lượng, áp lực và tổn thất áp lực để lựa chọn đường kính ống phù hợp.
1. Thẩm định lưu lượng (Q) và áp lực nước cần thiết
Lưu lượng thiết kế được xác định theo số họng chữa cháy hoặc số đầu phun hoạt động đồng thời.
Công thức tính lưu lượng:
Q = n × q
Trong đó:
- Q: Tổng lưu lượng yêu cầu (L/s hoặc m³/h).
- n: Số họng chữa cháy hoặc đầu phun hoạt động đồng thời.
- q: Lưu lượng của mỗi họng hoặc đầu phun.
Sau khi xác định được lưu lượng thiết kế (Q), cần kiểm tra áp lực tại điểm bất lợi nhất của hệ thống. Đây thường là vị trí xa nhất và cao nhất so với nguồn cấp nước hoặc máy bơm. Áp lực tính toán được xác định theo công thức:
HCC = H + HTT + HL
Trong đó:
- HCC Cột áp yêu cầu của hệ thống chữa cháy (m).
- H: Chiều cao hình học từ mực nước thấp nhất của bể chứa (hoặc trục máy bơm) đến họng chữa cháy hoặc đầu lăng ở vị trí cao nhất (m).
- HTT: Tổng tổn thất cột áp trên đường ống và các phụ kiện như van, co, tê, khớp nối (m).
- HL: Cột áp yêu cầu tại đầu lăng, bao gồm áp lực để tạo tia nước và tổn thất áp lực trên vòi chữa cháy (thường tương đương chiều cao tia nước đặc ≥ 6 m theo quy định).
2. Tính tổn thất áp lực trên đường ống
Tổn thất áp lực xuất hiện do ma sát của dòng nước với thành ống và các phụ kiện như co, tê, van.
Công thức Hazen – Williams:
hf = 10.67 × L × Q^1.852 / (C^1.852 × D^4.87)
Trong đó:
- hf: Tổn thất cột áp do ma sát (m)
- L: Chiều dài đường ống (m)
- Q: Lưu lượng nước (m³/s)
- C: Hệ số nhám Hazen – Williams của vật liệu ống (không có đơn vị)
- D: Đường kính trong của ống (m)
Lưu ý: Công thức trên áp dụng khi Q được tính bằng m³/s và D tính bằng m. Nếu sử dụng đơn vị L/phút, GPM hoặc mm, hệ số trong công thức sẽ thay đổi theo hệ đơn vị. Đây là dạng chuẩn được sử dụng phổ biến trong tài liệu kỹ thuật và tiêu chuẩn NFPA.

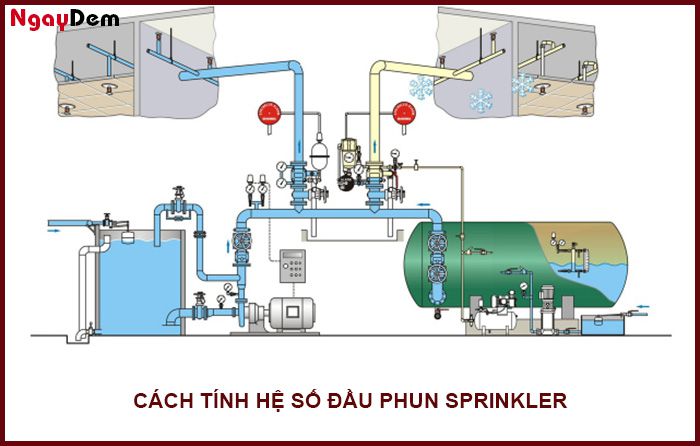

Tính toán cho hệ thống đầu phun tự động (Sprinkler & Drencher)
Đối với hệ thống Sprinkler chữa cháy, lưu lượng cấp nước phụ thuộc vào cường độ phun và diện tích cần bảo vệ. Việc xác định đúng các thông số này giúp hệ thống đáp ứng yêu cầu chữa cháy trong trường hợp bất lợi nhất.
1. Xác định cường độ phun và diện tích tính toán
Lưu lượng của khu vực thiết kế được xác định theo công thức:
Q = I × A
Trong đó:
- Q: Lưu lượng yêu cầu (L/min).
- I: Cường độ phun (L/min/m²).
- A: Diện tích tính toán (m²).
Giá trị cường độ phun và diện tích được lựa chọn theo nhóm nguy hiểm cháy quy định trong TCVN 7336 hoặc NFPA 13.
2. Số lượng đầu phun hoạt động đồng thời
Sau khi xác định diện tích tính toán, số đầu phun hoạt động được tính theo công thức:
N = A / S
Trong đó:
- N: Số đầu phun hoạt động đồng thời.
- A: Diện tích tính toán (m²).
- S: Diện tích bảo vệ của một đầu phun (m²).
Kết quả này là cơ sở để xác định lưu lượng cấp nước, đường kính đường ống và lựa chọn máy bơm phù hợp trong cách tính toán hệ thống Sprinkler.
Tính toán và chọn thông số kỹ thuật máy bơm chữa cháy
Máy bơm chữa cháy phải đáp ứng đủ lưu lượng (Q) và cột áp (H) theo yêu cầu của hệ thống.
1. Cách xác định lưu lượng (Q) và cột áp (H) máy bơm chính
Lưu lượng máy bơm:
Qbơm ≥ Qthiết kế
Trong đó:
- Qbơm: Lưu lượng máy bơm (L/s hoặc m³/h).
- Qthiết kếˊ: Lưu lượng yêu cầu của hệ thống.
Cột áp máy bơm:
H = Hhh + Htt + Hyc
Trong đó:
- H: Cột áp máy bơm (m).
- Hhh: Chiều cao hình học.
- Htt: Tổn thất áp lực trên đường ống.
- Hyc: Áp lực yêu cầu tại điểm bất lợi nhất.
2. Cách chọn thông số cho máy bơm bù áp (Jockey Pump)
Thông thường, máy bơm bù áp được chọn theo các công thức tham khảo sau:
QJP = (1% – 3%) × Qbơm
HJP = (1,05 – 1,10) × Hbơm
Trong đó:
- QJP: Lưu lượng máy bơm bù áp.
- HJP: Cột áp máy bơm bù áp.
- Qbơm, Hbơm: Lưu lượng và cột áp của máy bơm chữa cháy chính.
Lưu ý: Đây là công thức tham khảo được sử dụng phổ biến trong thiết kế hệ thống PCCC. Khi lựa chọn máy bơm thực tế, cần đối chiếu thêm với đường đặc tính của nhà sản xuất và yêu cầu của tiêu chuẩn áp dụng (TCVN hoặc NFPA).

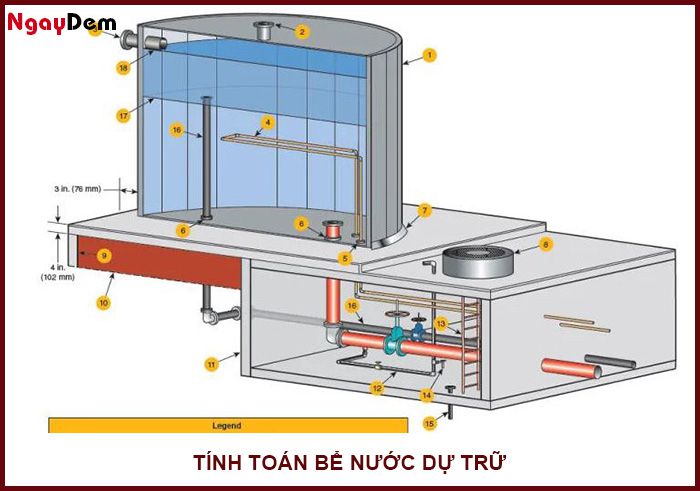

Tính toán dung tích bể nước dự trữ chữa cháy
Dung tích bể nước dự trữ phải đáp ứng đủ lưu lượng chữa cháy trong thời gian quy định của tiêu chuẩn. Thể tích bể được xác định theo công thức:
V = Q × t
Trong đó:
- V: Dung tích bể nước chữa cháy (m³).
- Q: Lưu lượng chữa cháy yêu cầu (L/s hoặc m³/h).
- t: Thời gian dự trữ nước chữa cháy (s hoặc h).
Nếu Q tính bằng L/s và t tính bằng giây (s):
V = (Q x t)/1000
(Kết quả V tính bằng m³)
Ví dụ:
- Q = 30 L/s
- t = 7.200 s (120 phút)
V = (30 x 7200) / 1000 = 216 m3
Đây là cách trình bày đúng theo tính toán thủy lực PCCC, vì trong thiết kế thực tế lưu lượng thường được tính bằng L/s, còn thời gian chữa cháy được quy đổi sang giây trước khi tính dung tích bể. Đây cũng là cách thể hiện phổ biến trong hồ sơ thiết kế theo TCVN và NFPA.

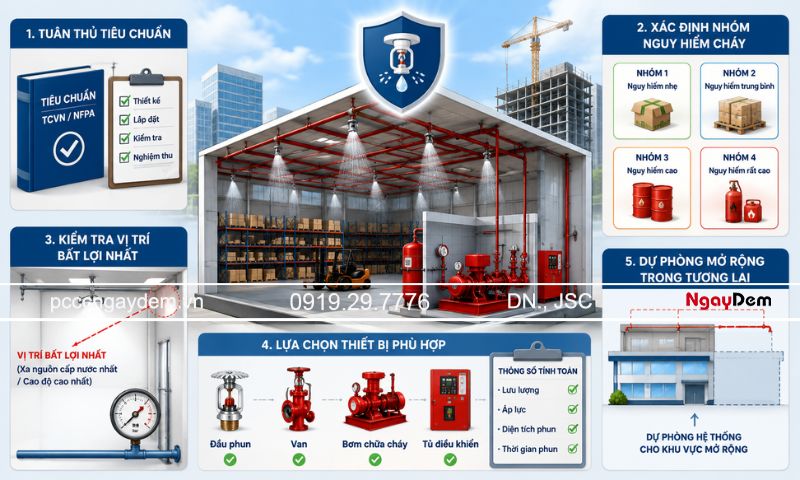

Những lưu ý quan trọng khi tính toán và thiết kế hệ thống PCCC
Để tính toán hệ thống chữa cháy Sprinkler chính xác và đảm bảo hệ thống hoạt động hiệu quả, cần lưu ý các vấn đề sau:
- Tuân thủ tiêu chuẩn PCCC: Áp dụng đúng QCVN, TCVN hoặc NFPA trong quá trình tính toán và thiết kế.
- Xác định đúng nhóm nguy hiểm cháy: Đây là cơ sở để tính lưu lượng, áp lực và thời gian chữa cháy phù hợp.
- Kiểm tra điểm bất lợi nhất: Đảm bảo áp lực và lưu lượng tại vị trí xa nhất, cao nhất vẫn đáp ứng yêu cầu.
- Lựa chọn thiết bị phù hợp: Máy bơm, đường ống, đầu phun và bể nước phải có thông số đúng với kết quả tính toán.
- Dự phòng khả năng mở rộng: Thiết kế nên tính đến nhu cầu nâng cấp công trình trong tương lai.
