Đấu dây đúng kỹ thuật là điều kiện tiên quyết để đầu báo khói Beam SPC-24 Hochiki hoạt động ổn định, phát hiện cháy chính xác và hạn chế các lỗi như mất tín hiệu hay báo cháy giả. Trong bài viết này, PCCC Ngày Đêm sẽ chia sẻ sơ đồ đấu dây đầu báo khói Beam SPC-24 chi tiết, hướng dẫn từng bước đấu nối, cách đọc sơ đồ và những lưu ý quan trọng giúp kỹ thuật viên lắp đặt nhanh chóng, đúng tiêu chuẩn của nhà sản xuất.

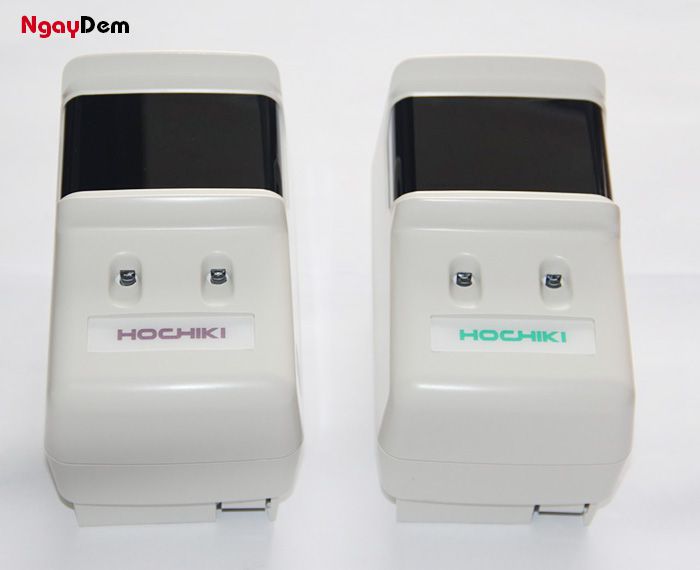

Thông số về đầu báo khói Beam SPC-24
Đầu báo khói Beam SPC-24 có điện áp hoạt động 20–28 VDC, khoảng cách giám sát từ 5–100 m (tùy cấu hình), góc lệch cho phép ±0,5°, bước sóng hồng ngoại khoảng 850 nm và thời gian đáp ứng nhanh dưới 10 giây. Thiết bị hoạt động ổn định trong dải nhiệt độ từ -10°C đến +55°C, độ ẩm tối đa 95% RH (không ngưng tụ), phù hợp lắp đặt tại các công trình có không gian rộng và trần cao
- Điện áp làm việc: 24VDC.
- Điện áp cung cấp: Từ 19VDC đến 33VDC.
- Dòng giám sát đầu phát: 50μA @ 24VDC (ở 25°C).
- Dòng giám sát đầu thu: 200μA @ 24VDC (ở 25°C).
- Dòng khi báo động và báo lỗi: 20mA @ 24VDC.
- Nhiệt độ làm việc: Từ 14°F đến 122°F. Nhiệt độ lắp đặt theo chuẩn UL: Từ 32°F đến 100°F.
- Kiểm tra độ nhạy tấm film: Đầu phát +/- 0.5°, đầu thu +/- 1.0°.
- Kích thước: 3.2″ W x 5.5″ H x 4.0″ D, có thể gắn trên tường hoặc trên hợp đơn.
- Độ ẩm tối đa: 95% R.H. không gây ngưng tụ.
Sơ đồ đấu dây đầu báo khói Beam SPC-24
Sơ đồ hệ thống đầu báo khói Beam SPC-24 gồm bộ phát (Emitter) và bộ thu (Receiver) được kết nối với tủ báo cháy thông thường (Conventional Fire Alarm Control Panel). Bộ phát chỉ cần cấp nguồn 24 VDC, trong khi bộ thu vừa nhận nguồn 24 VDC vừa kết nối với Zone báo cháy, tiếp điểm báo lỗi (Trouble) và điện trở cuối tuyến (End of Line Resistor – EOL) để giám sát trạng thái đường dây.
Cụ thể, các chân 24V+ và 24V- từ tủ trung tâm được đấu vào nguồn của bộ phát và bộ thu. Tín hiệu Zone+ và Zone- được đưa vào bộ thu thông qua các tiếp điểm F1, F2, sau đó đấu nối với điện trở cuối tuyến (EOLR-24) để tủ trung tâm giám sát tình trạng đứt dây hoặc chập mạch. Các tiếp điểm T1, T2 trên bộ thu được sử dụng để truyền tín hiệu báo lỗi (Trouble) về tủ điều khiển khi xảy ra sự cố như mất nguồn, lệch tia hoặc hỏng thiết bị.
Trong trường hợp lắp đặt nhiều đầu báo Beam SPC-24 trên cùng một hệ thống, các Emitter và Receiver có thể được cấp nguồn 24 VDC theo kiểu đấu song song như sơ đồ. Tuy nhiên, mỗi đầu báo cần được căn chỉnh chính xác để tia hồng ngoại truyền thẳng từ bộ phát đến bộ thu, tránh vật cản gây báo lỗi hoặc báo cháy giả.
Lưu ý: Theo sơ đồ của nhà sản xuất, điện trở cuối tuyến (EOLR-24) là thành phần bắt buộc để giám sát nguồn cấp và trạng thái hoạt động của bộ thu. Sau khi hoàn thành đấu dây, cần thực hiện căn chỉnh quang học, kiểm tra tín hiệu và test báo cháy theo đúng quy trình trước khi đưa hệ thống vào vận hành.

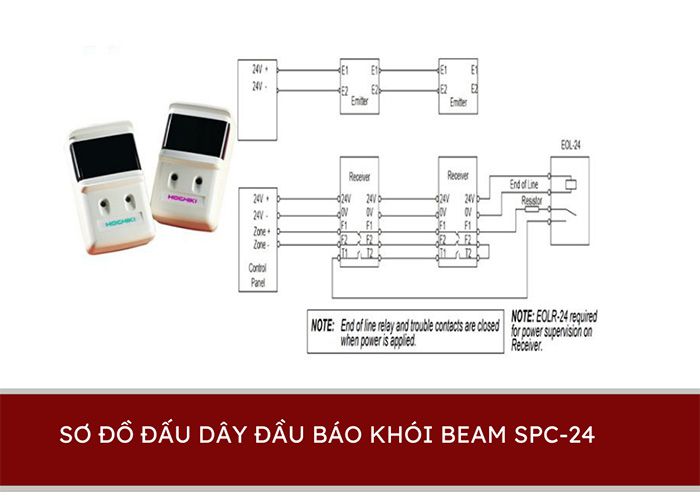

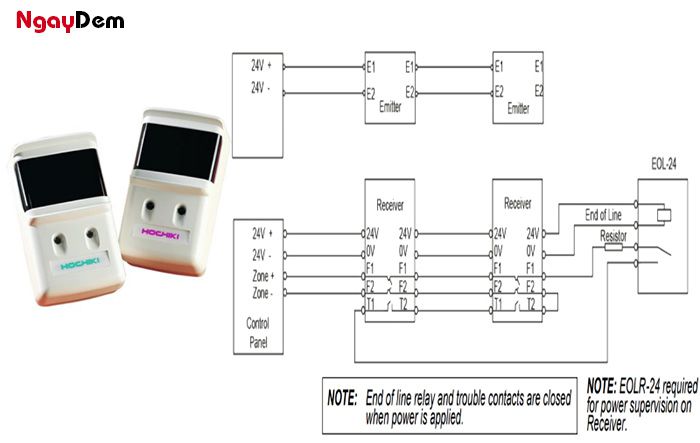

Bản vẽ sơ đồ đấu dây như sau:
Thử đầu báo khói Beam SPC-24
Khi thử đầu báo cháy, có hai cách thực hiện:
Cách 1: Thử bằng lưới thử của đầu báo
Sử dụng lưới thử đầu báo để tạo ra sự kích hoạt giả đối với đầu báo cháy.
Cách 2: Thử bằng khói
- Chuẩn bị một cái chậu kim loại lớn.
- Đặt nhiều giẻ vụn trong chậu và đốt cháy chúng.
- Dập tắt lửa sau khi đã tạo ra đủ khói, để khói bốc lên và bay qua đầu báo ít nhất trong vòng 30 giây. Khi đó, đầu báo cháy sẽ kích hoạt và báo cháy.
- Khi đầu báo cháy được kích hoạt trong quá trình thử nghiệm, đèn LED trên đầu thu sẽ sáng màu đỏ, chỉ ra tình trạng báo cháy.
Khi nào cần xem kỹ sơ đồ đấu dây đầu báo khói Beam SPC-24?
Việc nắm rõ sơ đồ đấu dây đầu báo khói Beam SPC-24 là yếu tố quan trọng để đảm bảo hệ thống báo cháy hoạt động ổn định và giảm thiểu thời gian xử lý sự cố. Dưới đây là những trường hợp bắt buộc cần kiểm tra lại sơ đồ đấu nối:
Khi lắp mới, thay thế hoặc di dời đầu báo
Mỗi lần lắp đặt mới, thay đầu báo hoặc thay đổi vị trí lắp đặt, kỹ thuật viên cần đối chiếu sơ đồ đấu dây để kết nối đúng nguồn 24VDC, tín hiệu Zone và điện trở cuối tuyến (EOL). Việc đấu sai chân hoặc bỏ sót kết nối có thể khiến thiết bị không hoạt động hoặc phát sinh lỗi ngay sau khi cấp nguồn.
Khi xử lý các lỗi như mất tín hiệu, báo lỗi liên tục hoặc không reset được
Nếu đầu báo Beam SPC-24 xuất hiện tình trạng mất tín hiệu, báo lỗi (Trouble) liên tục, không reset được sau khi báo cháy hoặc tủ trung tâm hiển thị lỗi đường truyền, việc đầu tiên cần thực hiện là kiểm tra lại sơ đồ đấu dây. Điều này giúp xác định nhanh các lỗi như đấu nhầm cực nguồn, đứt dây tín hiệu, tiếp xúc kém hoặc lắp sai điện trở cuối tuyến.
Khi tích hợp với tủ trung tâm báo cháy khác hãng
Trong trường hợp Beam SPC-24 được kết nối với tủ báo cháy của hãng khác, kỹ thuật viên cần kiểm tra kỹ sơ đồ đấu nối để đảm bảo nguồn cấp, tiếp điểm báo cháy và tiếp điểm báo lỗi tương thích với yêu cầu của tủ trung tâm. Không nên mặc định sử dụng cách đấu dây của tủ Hochiki nếu hệ thống sử dụng bộ điều khiển từ nhà sản xuất khác.
Góc nhìn chuyên gia: Thực tế trong quá trình thi công và bảo trì, phần lớn sự cố của đầu báo khói Beam SPC-24 không xuất phát từ việc thiết bị bị hỏng mà do đấu sai nguồn, đấu sai tín hiệu hoặc căn chỉnh tia hồng ngoại chưa chính xác. Chỉ cần hiểu và thực hiện đúng sơ đồ đấu dây, kỹ thuật viên có thể xử lý được khoảng 80% các lỗi thường gặp ngay tại hiện trường, giúp tiết kiệm thời gian và chi phí bảo trì.
Lưu ý khi lắp đặt đầu báo khói
Sau khi tìm hiểu về sơ đồ đấu dây đầu báo khói beam SPC-24 thì bạn cần phải lưu ý về cách lắp đặt sau:
- Đảm bảo không có bất kỳ vật thể nào che chắn đầu báo, và đầu báo có thể di chuyển trong phạm vi đường truyền ánh sáng.
- Đầu báo phải được lắp đặt trên một bề mặt phẳng và chắc chắn để đảm bảo hoạt động đúng cách.
- Đầu báo thường được lắp đặt dọc theo bức tường, và việc này phải được thực hiện một cách cẩn thận để đảm bảo đúng hướng.
- Bức tường phải là phẳng và không bị ảnh hưởng bởi các yếu tố môi trường như nhiệt độ, độ ẩm, và ánh sáng mặt trời.
- Nếu đầu báo được lắp đặt trên giá đỡ dạng thanh kim loại, đảm bảo giá đỡ này chắc chắn để tránh lệch hướng hoặc hỏng hóc.
Hướng dẫn từng bước đấu dây đầu báo Beam SPC-24 tại công trình
Việc đấu dây đầu báo khói Beam SPC-24 cần được thực hiện theo đúng hướng dẫn của nhà sản xuất để đảm bảo thiết bị hoạt động ổn định, truyền tín hiệu chính xác và hạn chế tối đa các lỗi báo cháy giả hoặc báo lỗi. Dưới đây là quy trình đấu dây cơ bản được áp dụng tại công trình.
Chuẩn bị trước khi đấu
Trước khi tiến hành lắp đặt, cần khảo sát và lựa chọn vị trí phù hợp cho đầu phát (Emitter) và đầu thu (Receiver). Thiết bị nên được lắp trên bề mặt phẳng, chắc chắn, không bị rung lắc, không có vật cản che khuất tia hồng ngoại và chiều cao lắp đặt không vượt quá 40 m theo khuyến nghị của nhà sản xuất.
Đồng thời, kiểm tra nguồn cấp 24 VDC bảo đảm ổn định, có thiết bị bảo vệ quá dòng và đáp ứng công suất cho toàn bộ hệ thống. Dây dẫn nên sử dụng cáp báo cháy chuyên dụng, phổ biến là loại 2×1.0 mm² hoặc 4×1.0 mm² tùy theo phương án cấp nguồn và tín hiệu của công trình.
Bước 1 – Lắp cơ khí đầu phát và đầu thu
Lắp đầu phát và đầu thu đối diện nhau trên cùng một trục, bảo đảm tia hồng ngoại truyền thẳng giữa hai thiết bị. Sai lệch tâm cho phép không nên vượt quá 30 cm để tránh ảnh hưởng đến khả năng thu nhận tín hiệu.
Hai thiết bị cần được cố định chắc chắn trên tường hoặc khung kim loại, tránh lắp tại vị trí có rung động mạnh do máy móc hoặc kết cấu công trình vì có thể làm lệch tia và phát sinh báo lỗi trong quá trình vận hành.
Bước 2 – Đi dây nguồn và tín hiệu
Sau khi hoàn thành phần cơ khí, tiến hành đi dây nguồn và dây tín hiệu theo đúng sơ đồ của nhà sản xuất.

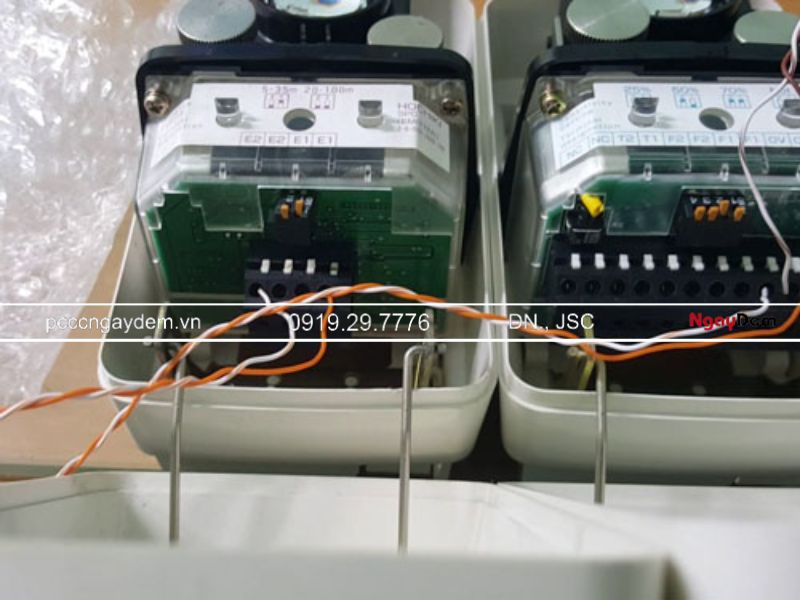

- Cấp nguồn 24 VDC cho Receiver vào các chân 24V (+) và 0V (-).
- Cấp nguồn 24 VDC cho Emitter vào các chân E1 (+) và E2 (-).
- Đấu dây tín hiệu từ các chân F1/F2 trên Receiver về Zone của tủ trung tâm báo cháy.
- Nếu hệ thống yêu cầu kết nối giám sát giữa Emitter và Receiver, thực hiện đấu dây theo đúng sơ đồ Figure 6 trong tài liệu kỹ thuật của hãng.
Trong quá trình đi dây cần phân biệt rõ dây nguồn và dây tín hiệu, đi trong ống hoặc máng cáp riêng để hạn chế nhiễu điện.
Bước 3 – Đấu nối tại đầu cắm (Connector)

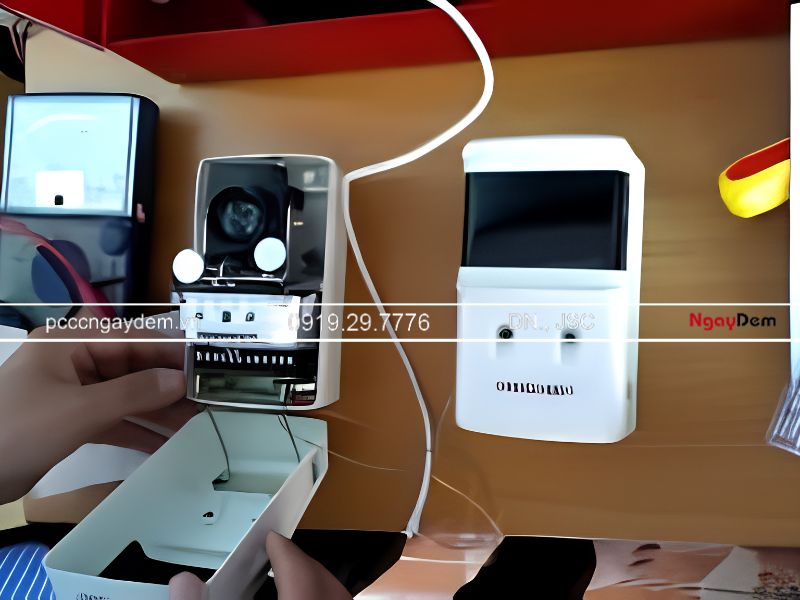

Đầu báo Beam SPC-24 sử dụng đầu nối dạng nhấn giúp việc đấu dây nhanh và chắc chắn. Dùng tua vít đầu nhỏ nhấn vào chốt màu trắng trên connector, đưa dây dẫn vào đúng lỗ kết nối rồi thả chốt để kẹp dây.
Sau khi đấu nối, kéo nhẹ từng sợi dây để kiểm tra độ bám, đồng thời kiểm tra lại cực dương (+), cực âm (-) và các chân tín hiệu theo đúng ký hiệu trên thiết bị. Đảm bảo dây không bị lỏng, không chạm vỏ hoặc chập giữa các cực.
Bước 4 – Kiểm tra thông mạch và nguồn trước khi đóng nắp
Trước khi đóng nắp thiết bị và đưa vào căn chỉnh, sử dụng đồng hồ VOM để kiểm tra toàn bộ hệ thống:
- Kiểm tra thông mạch của dây nguồn và dây tín hiệu.
- Đo điện áp tại đầu cắm của Receiver và Emitter, bảo đảm đạt khoảng 24 VDC.
- Cấp nguồn khi chưa đóng nắp để quan sát đèn LED trạng thái của thiết bị, xác nhận đầu báo đã khởi động bình thường và không xuất hiện tín hiệu báo lỗi.
Sau khi hoàn tất các bước trên, tiến hành căn chỉnh tia hồng ngoại, kiểm tra chức năng báo cháy và nghiệm thu hệ thống trước khi đưa vào sử dụng. Đây là bước quan trọng giúp đầu báo Beam SPC-24 hoạt động ổn định và đạt hiệu quả phát hiện khói cao nhất.
Việc đấu dây đúng kỹ thuật theo sơ đồ giúp đầu báo khói Beam SPC-24 hoạt động ổn định, phát hiện cháy chính xác và hạn chế tối đa các lỗi như mất tín hiệu, báo lỗi liên tục hay báo cháy giả. Nếu bạn cần tư vấn sơ đồ đấu dây, lắp đặt, cài đặt hoặc bảo trì đầu báo khói Beam SPC-24, PCCC Ngày Đêm sẵn sàng hỗ trợ với đội ngũ kỹ thuật giàu kinh nghiệm, thi công đúng tiêu chuẩn và kiểm tra vận hành thực tế trước khi bàn giao.
