Sơ đồ đấu dây báo cháy chi tiết cho mọi hệ thống báo cháy

Hệ thống báo cháy là hạng mục không thể thiếu trong các công trình dân dụng và công nghiệp hiện nay. Để hệ thống hoạt động ổn định, việc thiết kế sơ đồ đấu dây báo cháy chính xác đóng vai trò đặc biệt quan trọng. Giúp kết nối các thiết bị đúng kỹ thuật mà còn hỗ trợ quá trình thi công, vận hành và bảo trì về sau.

Trong bài viết này, PCCC Ngày Đêm sẽ giúp bạn hiểu rõ về sơ đồ đấu dây đầu báo cháy, nguyên lý hoạt động, cách đọc bản vẽ và những lưu ý quan trọng khi thiết kế hệ thống báo cháy.

Sơ lược về sơ đồ đấu dây báo cháy

Sơ đồ đấu dây báo cháy là bản vẽ thể hiện cách kết nối các thiết bị trong hệ thống báo cháy tự động như trung tâm báo cháy, đầu báo khói, đầu báo nhiệt, nút nhấn khẩn cấp, chuông báo cháy, đèn báo cháy và các thiết bị ngoại vi khác.

Cấu tạo hệ thống báo cháy

Một hệ thống báo cháy gồm 3 thành phần chính được kết nối với nhau thông qua sơ đồ đấu dây báo cháy để phát hiện và cảnh báo sự cố kịp thời.

Thiết bị đầu vào: Bao gồm đầu báo khói địa chỉ, đầu báo nhiệt, đầu báo lửa, đầu báo gas và nút nhấn khẩn cấp. Các thiết bị này có nhiệm vụ phát hiện dấu hiệu cháy và gửi tín hiệu về trung tâm báo cháy.

Trung tâm báo cháy: Là bộ phận điều khiển chính của hệ thống, có chức năng tiếp nhận, xử lý tín hiệu từ các đầu báo và kích hoạt thiết bị cảnh báo khi có sự cố xảy ra.

Thiết bị đầu ra: Gồm chuông báo cháy, còi báo động, đèn chớp và loa thông báo. Khi nhận lệnh từ trung tâm, các thiết bị này sẽ phát tín hiệu cảnh báo để mọi người nhanh chóng nhận biết và sơ tán.

Cơ chế hoạt động của hệ thống báo cháy

Hệ thống báo cháy hoạt động theo cơ chế tự động và liên tục giám sát môi trường. Khi đầu báo phát hiện khói, nhiệt độ tăng bất thường hoặc có người nhấn nút khẩn cấp, tín hiệu sẽ được truyền về trung tâm thông qua sơ đồ đấu dây báo cháy đã được thiết kế sẵn.

Sau khi tiếp nhận tín hiệu, trung tâm báo cháy sẽ xử lý và xác định khu vực phát sinh sự cố. Đồng thời, trung tâm gửi lệnh đến các thiết bị đầu ra như chuông, còi hoặc đèn báo cháy để phát tín hiệu cảnh báo.

Nhờ nguyên lý hoạt động này, hệ thống giúp phát hiện cháy từ giai đoạn sớm, hỗ trợ sơ tán người và triển khai các biện pháp xử lý kịp thời, góp phần giảm thiểu thiệt hại về người và tài sản.

Các loại bản vẽ sơ đồ báo cháy

Sơ đồ đấu dây báo cháy đóng vai trò quan trọng trong việc kết nối các thiết bị như tủ trung tâm, đầu báo cháy, chuông đèn báo động và nút nhấn khẩn thành một hệ thống đồng bộ. Việc thiết kế và thi công đúng sơ đồ đấu dây đầu báo cháy không chỉ giúp tín hiệu được truyền tải chính xác mà còn đảm bảo hệ thống hoạt động ổn định, đáp ứng các yêu cầu về an toàn PCCC.

Dưới đây là những sơ đồ báo cháy phổ biến đang được áp dụng cho các công trình dân dụng, thương mại và công nghiệp hiện nay.

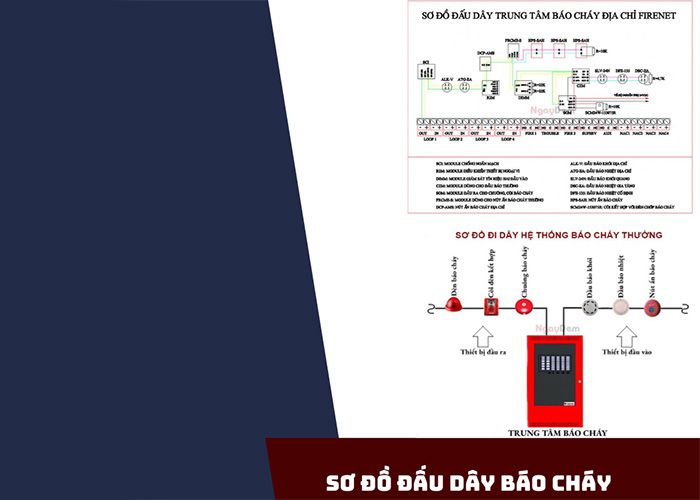

Bản vẽ sơ đồ đấu dây báo cháy

Bản vẽ sơ đồ nguyên lý báo cháy thường

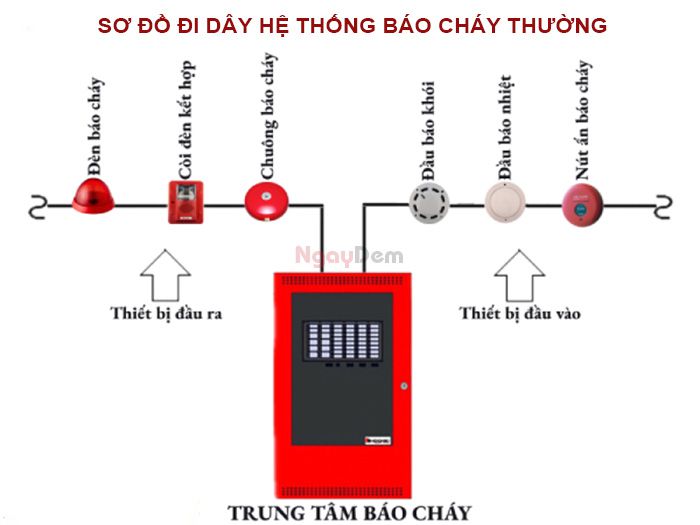

Bản vẽ sơ đồ đấu dây báo cháy của hệ thống báo cháy thường thể hiện cách kết nối giữa trung tâm báo cháy và các thiết bị như đầu báo khói, đầu báo nhiệt, nút nhấn khẩn cấp, chuông báo cháy theo từng khu vực (Zone). Khi xảy ra sự cố, trung tâm chỉ xác định được khu vực phát sinh tín hiệu chứ không xác định chính xác từng thiết bị.

Các đầu báo cháy trong cùng một Zone được đấu nối trên một tuyến dây tín hiệu và kết thúc bằng điện trở cuối tuyến để giám sát tình trạng đường dây. Loại sơ đồ đấu dây báo cháy này có cấu trúc đơn giản, dễ thi công và phù hợp với công trình có quy mô nhỏ hoặc trung bình.

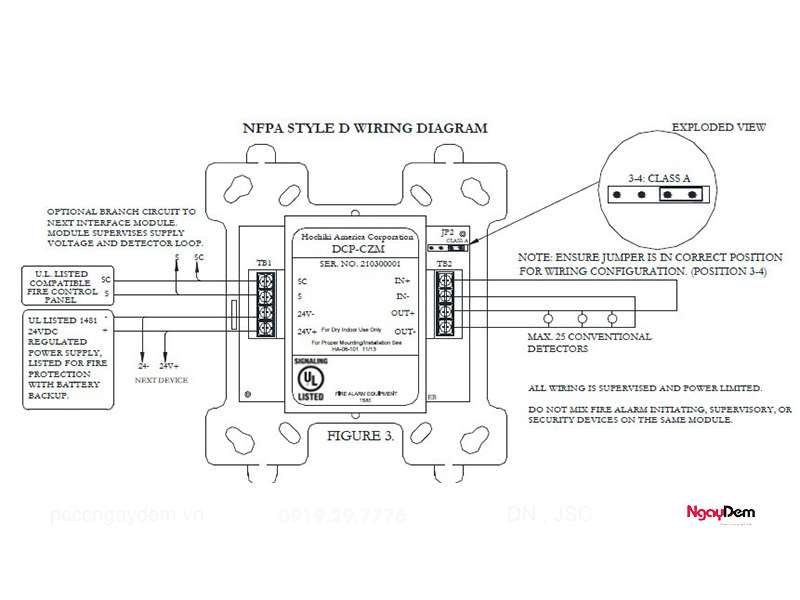

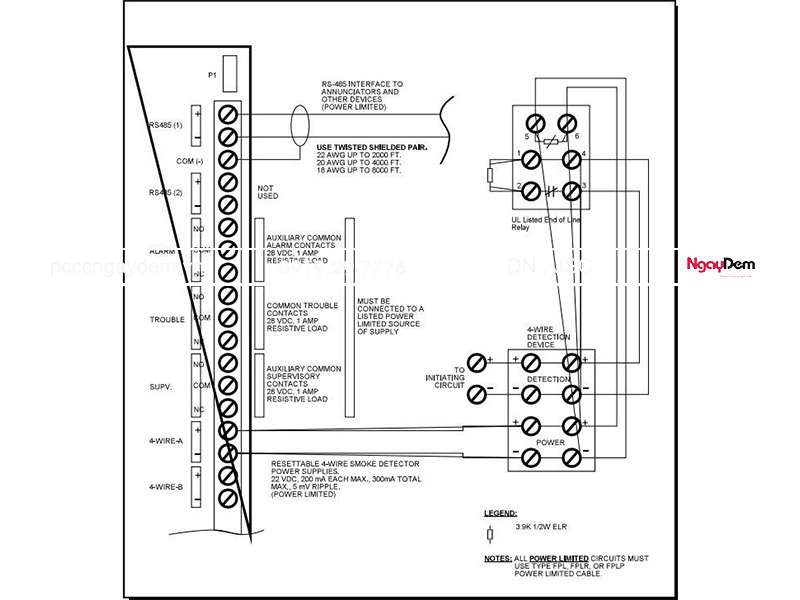

Bản sơ đồ nguyên lý báo cháy địa chỉ

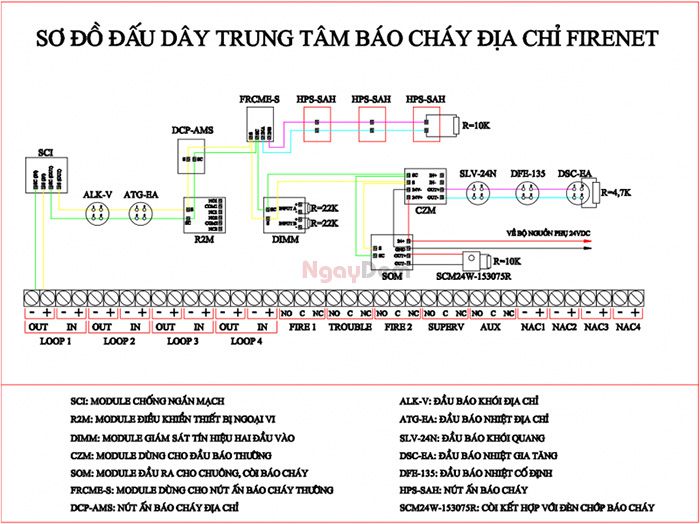

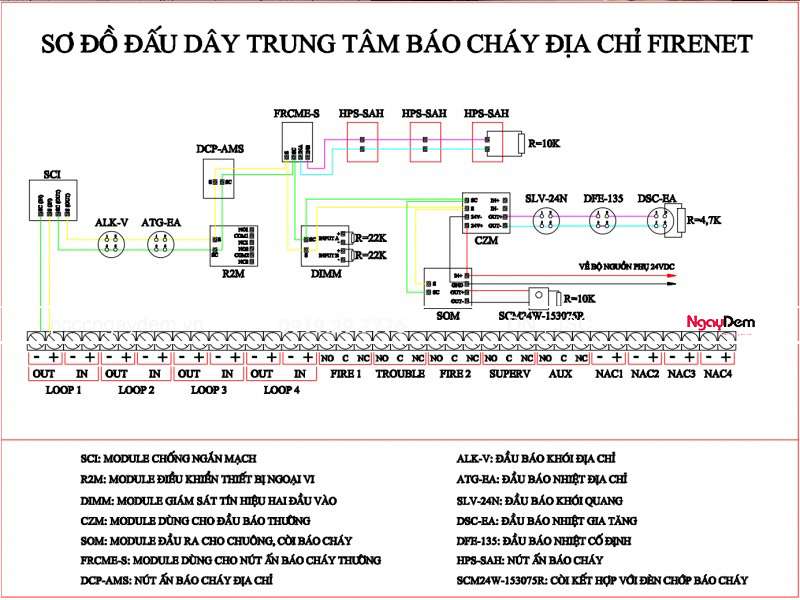

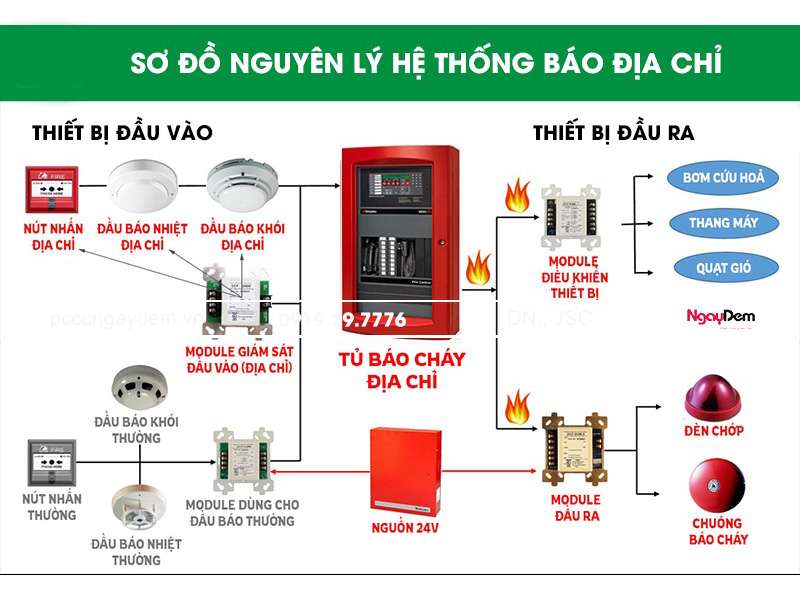

Bản vẽ sơ đồ đấu dây báo cháy địa chỉ mô tả hệ thống kết nối theo dạng Loop khép kín giữa trung tâm và các thiết bị đầu cuối. Mỗi đầu báo, nút nhấn hoặc module đều được cài đặt một địa chỉ riêng để trung tâm nhận diện chính xác vị trí xảy ra cháy.

Nhờ khả năng quản lý chi tiết từng thiết bị, sơ đồ nguyên lý đầu báo cháy địa chỉ giúp việc giám sát, bảo trì và xử lý sự cố nhanh chóng hơn. Hệ thống này thường được ứng dụng tại các tòa nhà cao tầng, trung tâm thương mại, khách sạn và nhà máy có quy mô lớn.

Cách đọc sơ đồ báo cháy

Để đọc sơ đồ đấu dây báo cháy, cần nhận biết các thành phần chính và cách chúng được kết nối trong hệ thống.

Trung tâm báo cháy: Đây là thiết bị điều khiển chính, có nhiệm vụ tiếp nhận tín hiệu từ các đầu báo và kích hoạt thiết bị cảnh báo khi xảy ra sự cố.

Các vùng báo cháy (Zone): Trên bản vẽ, các đầu báo được chia thành từng Zone hoặc Loop để dễ quản lý và xác định khu vực xảy ra cháy.

Thiết bị báo động: Bao gồm chuông, còi và đèn báo cháy. Các thiết bị này sẽ phát tín hiệu cảnh báo khi nhận lệnh từ trung tâm.

Thiết bị đầu vào: Gồm đầu báo khói, đầu báo nhiệt và nút nhấn khẩn cấp. Đây là các thiết bị phát hiện cháy và gửi tín hiệu về trung tâm.

Nguồn điện hệ thống: Hệ thống sử dụng nguồn điện 220V kết hợp với ắc quy dự phòng để đảm bảo hoạt động liên tục khi mất điện.

Quy trình lắp đặt hệ thống báo cháy theo sơ đồ đấu dây báo cháy

Dựa trên sơ đồ đấu dây báo cháy, quy trình lắp đặt hệ thống thường gồm 5 bước cơ bản sau:

Bước 1: Đấu dây đế đầu báo

Tiến hành đấu dây tín hiệu và điện trở cuối tuyến vào đế đầu báo theo đúng cực tính và sơ đồ thiết kế. Đây là bước quan trọng giúp đảm bảo tín hiệu truyền về trung tâm ổn định.

Bước 2: Kết nối đầu báo và nút nhấn khẩn cấp

Đấu nối các đầu báo khói, đầu báo nhiệt và nút nhấn khẩn cấp với trung tâm báo cháy theo từng Zone hoặc Loop. Đồng thời lắp điện trở cuối tuyến theo yêu cầu kỹ thuật.

Bước 3: Lắp đầu báo vào đế

Sau khi hoàn thành đấu dây, gắn đầu báo vào đế và cố định đúng vị trí. Kiểm tra chắc chắn các điểm tiếp xúc để thiết bị hoạt động ổn định.

Bước 4: Kết nối chuông và đèn báo cháy

Đấu nối chuông, còi và đèn báo cháy với trung tâm theo đúng sơ đồ đấu dây báo cháy. Kiểm tra cực tính và các phụ kiện đi kèm trước khi vận hành.

Bước 5: Kết nối nguồn điện và thực hiện kiểm tra hệ thống

Cấp nguồn điện lưới 220V và kết nối ắc quy dự phòng cho trung tâm báo cháy. Sau đó tiến hành kiểm tra, chạy thử toàn bộ hệ thống để đảm bảo hoạt động đúng thiết kế.

Sơ đồ đấu dây báo cháy quan trọng như thế nào?

Việc xây dựng sơ đồ đấu dây báo cháy mang lại nhiều lợi ích quan trọng trong quá trình thiết kế và vận hành hệ thống.

Đảm bảo thi công chính xác: Bản vẽ giúp kỹ thuật viên thực hiện đấu nối đúng vị trí và đúng tiêu chuẩn kỹ thuật.

Tiết kiệm chi phí vật tư: Thông qua sơ đồ đơn vị thi công có thể tính toán chính xác khối lượng dây dẫn và thiết bị cần sử dụng.

Thuận tiện cho bảo trì: Khi xảy ra sự cố, việc đối chiếu với sơ đồ đấu dây đầu báo cháy giúp xác định vị trí lỗi nhanh chóng hơn.

Đáp ứng yêu cầu nghiệm thu: Đây là tài liệu bắt buộc trong hồ sơ thiết kế và nghiệm thu hệ thống phòng cháy chữa cháy.

Những lỗi khi lập sơ đồ đi dây hệ thống báo cháy thường gặp

Trong quá trình thiết kế sơ đồ đấu dây báo cháy, nếu không tính toán kỹ có thể dẫn đến nhiều lỗi ảnh hưởng đến hiệu quả hoạt động của hệ thống.

Bố trí thiết bị không hợp lý

Đầu báo hoặc nút nhấn được đặt sai vị trí, làm giảm khả năng phát hiện cháy. Cần bố trí thiết bị theo đúng tiêu chuẩn và đặc điểm của từng khu vực.

Thiết kế phân vùng chưa phù hợp

Phân chia Zone không khoa học khiến việc xác định khu vực xảy ra cháy gặp khó khăn. Nên lập kế hoạch phân vùng rõ ràng ngay từ giai đoạn thiết kế.

Đấu nối sai hoặc lỏng dây

Các điểm đấu nối không chắc chắn có thể gây mất tín hiệu hoặc phát sinh báo lỗi. Cần kiểm tra kỹ toàn bộ kết nối trước khi đưa hệ thống vào vận hành.

Sử dụng các dây dẫn không đạt tiêu chuẩn

Dây tín hiệu hoặc dây nguồn không phù hợp có thể ảnh hưởng đến khả năng truyền tín hiệu. Nên lựa chọn dây dẫn đáp ứng đúng yêu cầu kỹ thuật của hệ thống.

Không cập nhật liên tục bản vẽ hoàn công

Thay đổi trong quá trình thi công nhưng không cập nhật lên sơ đồ đấu dây báo cháy sẽ gây khó khăn cho việc bảo trì và sửa chữa sau này. Cần hoàn thiện hồ sơ đầy đủ trước khi bàn giao công trình.
