Việc chuẩn bị mẫu biện pháp thi công pccc đầy đủ, đúng yêu cầu kỹ thuật là bước quan trọng trước khi triển khai thi công. Hồ sơ không chỉ thể hiện phương án tổ chức công trường mà còn là căn cứ để chủ đầu tư, tư vấn giám sát và nhà thầu kiểm soát chất lượng từng hạng mục. PCCC Ngày Đêm hướng dẫn triển khai các hệ thống PCCC, quy trình kiểm tra thử nghiệm và tài liệu mẫu Word, CAD để kỹ sư tham khảo, điều chỉnh theo điều kiện thực tế của từng dự án.
Mẫu pháp thi công PCCC là gì?
Mẫu biện pháp thi công PCCC là tài liệu kỹ thuật mô tả phương án tổ chức, trình tự thực hiện, nhân lực, máy móc, vật tư và yêu cầu kiểm soát chất lượng khi lắp đặt các hệ thống phòng cháy chữa cháy tại công trình.
Một bộ hồ sơ mẫu biện pháp thi công PCCC thông thường bao gồm:
- Thuyết minh phương án tổ chức thi công.
- Biện pháp kỹ thuật cho từng hệ thống.
- Bản vẽ mặt bằng và chi tiết lắp đặt.
- Kế hoạch kiểm tra vật tư, thiết bị.
- Biện pháp an toàn lao động và phòng ngừa cháy trong quá trình thi công.
- Quy trình thử nghiệm, kiểm tra và nghiệm thu.
Cần phân biệt rõ hồ sơ biện pháp thi công với hồ sơ thiết kế PCCC. Hồ sơ thiết kế xác định giải pháp kỹ thuật được áp dụng cho công trình; trong khi biện pháp thi công giải thích nhà thầu sẽ triển khai giải pháp đó như thế nào tại hiện trường
Tải về mẫu biện pháp thi công PCCC mới
Để hỗ trợ kỹ sư, nhà thầu và bộ phận lập hồ sơ, dưới đây là các nhóm tài liệu nên chuẩn bị trong bộ tài liệu tham khảo.
Tải file Word thuyết minh biện pháp thi công PCCC
File Word nên có đầy đủ trang bìa, căn cứ pháp lý, phạm vi thi công, tổ chức nhân sự, biện pháp kỹ thuật, an toàn và kiểm soát chất lượng.
[DOWNLOAD TẠI ĐÂY – FILE WORD THUYẾT MINH]
Tải file PDF biện pháp thi công PCCC
File PDF giúp kỹ sư tham khảo bố cục, trình bày và đối chiếu thành phần hồ sơ trước khi lập tài liệu chính thức.
[DOWNLOAD TẠI ĐÂY – FILE PDF THAM KHẢO]
Tải bản vẽ biện pháp thi công PCCC định dạng CAD
Các nhóm bản vẽ nên bao gồm:
- Bản vẽ mặt bằng hệ thống báo cháy.
- Bản vẽ mặt bằng chữa cháy sprinkler.
- Bản vẽ hệ thống chữa cháy vách tường.
- Bản vẽ chi tiết giá đỡ và lắp đặt đường ống.
- Bản vẽ sơ đồ nguyên lý hệ thống PCCC.
[DOWNLOAD TẠI ĐÂY – FILE CAD BẢN VẼ PCCC]
Vai trò của hồ sơ biện pháp thi công PCCC
Từ góc độ quản lý M&E tại công trường, một bộ mẫu biện pháp thi công pccc được xây dựng tốt mang lại ba giá trị chính.
Thứ nhất, kiểm soát chất lượng kỹ thuật thi công PCCC. Hồ sơ xác định rõ chủng loại vật tư, vị trí lắp đặt, cao độ, phương pháp kết nối và tiêu chí kiểm tra. Nhờ đó, hạn chế tình trạng thi công sai bản vẽ hoặc phải tháo dỡ để điều chỉnh.
Thứ hai, kiểm soát tiến độ. Các công việc được phân chia theo trình tự: lắp đặt giá đỡ, thi công đường ống, kéo cáp, lắp thiết bị, đấu nối và chạy thử. Nhà thầu có thể phối hợp với các đội điện, điều hòa, thông gió và xây dựng để tránh xung đột mặt bằng.
Thứ ba, phục vụ quản lý pháp lý và nghiệm thu. Hồ sơ giúp các bên kiểm tra phương án triển khai, theo dõi chất lượng và lưu lại căn cứ kỹ thuật trong suốt quá trình thi công.
Lưu ý, biện pháp thi công thông thường được nhà thầu trình chủ đầu tư hoặc người được ủy quyền xem xét, chấp thuận theo quy trình dự án. Không đồng nhất việc này với thủ tục thẩm định thiết kế về PCCC của cơ quan có thẩm quyền.
Bố cục tiêu chuẩn của hồ sơ mẫu biện pháp thi công PCCC
Một mẫu biện pháp thi công PCCC đầy đủ cần thể hiện rõ trình tự triển khai, phương án kỹ thuật, nhân lực, thiết bị và các yêu cầu an toàn trong suốt quá trình thực hiện. Tùy theo quy mô, tính chất công trình và hệ thống được lắp đặt, nội dung có thể điều chỉnh nhưng thông thường cần bao gồm những hạng mục cốt lõi sau:
Thông tin chung về công trình và phạm vi thi công
Phần này cung cấp các thông tin cơ bản như tên dự án, chủ đầu tư, địa điểm xây dựng, đơn vị thi công, thời gian thực hiện và người phụ trách kỹ thuật. Đồng thời, cần xác định rõ phạm vi công việc, các khu vực triển khai và những hệ thống PCCC thuộc hợp đồng thi công.
Việc mô tả phạm vi ngay từ đầu giúp chủ đầu tư, đơn vị giám sát và nhà thầu thống nhất khối lượng công việc, tránh bỏ sót hạng mục hoặc chồng chéo trách nhiệm trong quá trình thực hiện.
Căn cứ pháp lý và tài liệu kỹ thuật áp dụng
Đây là cơ sở để xác định yêu cầu kỹ thuật và tổ chức thi công đúng quy định. Hồ sơ cần liệt kê các văn bản pháp luật, quy chuẩn, tiêu chuẩn PCCC hiện hành có liên quan đến công trình, bản vẽ thiết kế đã được thẩm định và các tài liệu kỹ thuật của thiết bị.
Một số căn cứ thường được xem xét gồm Luật Phòng cháy, chữa cháy và cứu nạn, cứu hộ số 55/2024/QH15, Nghị định 105/2025/NĐ-CP, QCVN 06:2022/BXD và Sửa đổi 1:2023, TCVN 3890:2023, TCVN 7336:2021 cùng các quy chuẩn, tiêu chuẩn chuyên ngành tương ứng. Việc lựa chọn phải căn cứ vào phạm vi và đặc điểm thực tế của từng hệ thống.
Danh mục vật tư, thiết bị và máy móc thi công
Mẫu biện pháp thi công PCCC cần thống kê các loại vật tư, thiết bị dự kiến sử dụng, bao gồm chủng loại, số lượng, thông số kỹ thuật và nguồn gốc xuất xứ. Tùy công trình, danh mục có thể bao gồm:
- Hệ thống báo cháy: Trung tâm báo cháy, đầu báo khói, đầu báo nhiệt, nút nhấn khẩn cấp, chuông và đèn báo cháy.
- Hệ thống chữa cháy bằng nước: Máy bơm chữa cháy, đường ống, van, họng nước, cuộn vòi, lăng phun và đầu phun sprinkler.
- Hệ thống chữa cháy tự động: Đầu phun sprinkler, hệ thống Drencher hoặc hệ thống chữa cháy bằng khí, bọt Foam.
- Hệ thống hút khói và tăng áp: Quạt hút khói, quạt tăng áp, ống gió chống cháy, van điều chỉnh lưu lượng và thiết bị điều khiển.
- Thiết bị phụ trợ: Bình chữa cháy, đèn chiếu sáng sự cố, đèn chỉ dẫn thoát nạn và các thiết bị liên động.
Vật tư, thiết bị phải đáp ứng yêu cầu thiết kế, có hồ sơ chất lượng, nguồn gốc xuất xứ và giấy tờ kiểm định theo quy định áp dụng đối với từng loại sản phẩm.
Phương án và trình tự tổ chức thi công
Đây là nội dung trọng tâm của hồ sơ, mô tả cách thức triển khai từng công việc theo trình tự cụ thể. Nhà thầu cần thể hiện rõ phương pháp thi công, vị trí lắp đặt, yêu cầu kỹ thuật và sự phối hợp giữa các bộ phận.
Thông thường, quá trình thi công được chia thành 6 bước:
- Bước 1 – Khảo sát hiện trạng: Kiểm tra mặt bằng, kết cấu công trình, vị trí lắp đặt thiết bị và điều kiện thi công thực tế.
- Bước 2 – Chuẩn bị mặt bằng: Tập kết vật tư, máy móc, bố trí khu vực làm việc, nguồn điện và các biện pháp bảo đảm an toàn.
- Bước 3 – Định vị và triển khai lắp đặt: Xác định tuyến ống, vị trí đầu báo, đầu phun, tủ điều khiển, đường ống gió và các thiết bị theo bản vẽ.
- Bước 4 – Đấu nối và hoàn thiện: Kết nối đường ống, hệ thống điện, tín hiệu điều khiển và các thiết bị liên quan.
- Bước 5 – Kiểm tra kỹ thuật: Thử áp đường ống, kiểm tra đấu nối, đo kiểm tín hiệu và rà soát chất lượng lắp đặt.
- Bước 6 – Vận hành thử và nghiệm thu: Kiểm tra hoạt động độc lập, khả năng liên động giữa các hệ thống và hoàn thiện hồ sơ bàn giao.
Biện pháp kiểm soát chất lượng và nghiệm thu
Hồ sơ cần xác định rõ các tiêu chí kiểm tra chất lượng trong từng giai đoạn, từ vật tư đầu vào đến quá trình lắp đặt và vận hành hoàn thiện. Các nội dung kiểm tra có thể bao gồm kích thước, cao độ, khoảng cách lắp đặt, độ kín của đường ống, chất lượng mối nối và thông số hoạt động của thiết bị.
Đối với hệ thống chữa cháy bằng nước, cần thực hiện thử áp, kiểm tra rò rỉ và đánh giá khả năng cấp nước theo yêu cầu thiết kế. Với hệ thống báo cháy, cần kiểm tra khả năng nhận tín hiệu, truyền tín hiệu cảnh báo và hoạt động của các thiết bị liên động. Kết quả kiểm tra phải được ghi nhận bằng biên bản, nhật ký hoặc tài liệu nghiệm thu tương ứng.
Hướng dẫn lập bản vẽ biện pháp thi công PCCC đúng chuẩn kỹ thuật
Bản vẽ biện pháp thi công PCCC là tài liệu thể hiện trực quan phương án triển khai các hạng mục phòng cháy chữa cháy tại công trình. Khác với bản vẽ thiết kế kỹ thuật chủ yếu thể hiện yêu cầu và cấu hình hệ thống, bản vẽ biện pháp thi công tập trung mô tả cách thức lắp đặt thực tế, vị trí triển khai, trình tự thực hiện và giải pháp phối hợp với các hạng mục xây dựng, điện, nước, thông gió.
Để bản vẽ có tính khả thi và đáp ứng yêu cầu kiểm tra, giám sát, nhà thầu cần thực hiện theo các bước sau:
Thu thập và kiểm tra hồ sơ thiết kế PCCC
Trước khi triển khai bản vẽ biện pháp thi công, cần thu thập đầy đủ bản vẽ thiết kế PCCC, bản vẽ kiến trúc, kết cấu, điện, cấp thoát nước và thông gió của công trình. Đây là cơ sở để xác định vị trí lắp đặt thiết bị, tuyến đường ống, đường dây tín hiệu và những khu vực có thể phát sinh xung đột kỹ thuật.
Kỹ sư cần đối chiếu bản vẽ với hiện trạng công trường, kiểm tra cao độ trần, dầm, cột, kích thước phòng kỹ thuật, vị trí hộp gen và các lỗ chờ xuyên sàn, xuyên tường. Nếu phát hiện sai lệch giữa thiết kế và thực tế, cần thống nhất phương án xử lý với các bên liên quan trước khi thể hiện vào bản vẽ thi công.
Xác định phạm vi và phân chia bản vẽ theo từng hệ thống
Không nên thể hiện toàn bộ hạng mục PCCC trên một bản vẽ tổng hợp quá nhiều thông tin. Thay vào đó, cần phân chia bản vẽ theo từng hệ thống để thuận tiện cho việc đọc, kiểm tra và tổ chức thi công.
Các bản vẽ thường bao gồm:

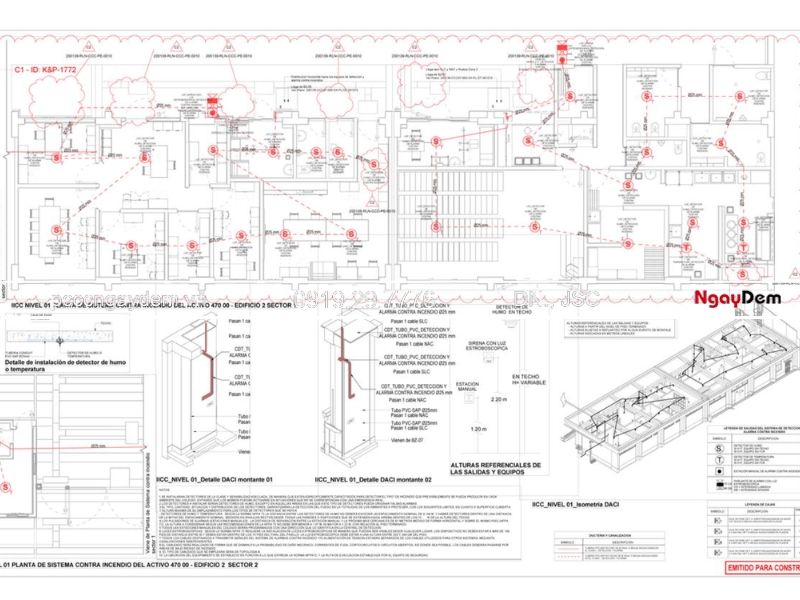

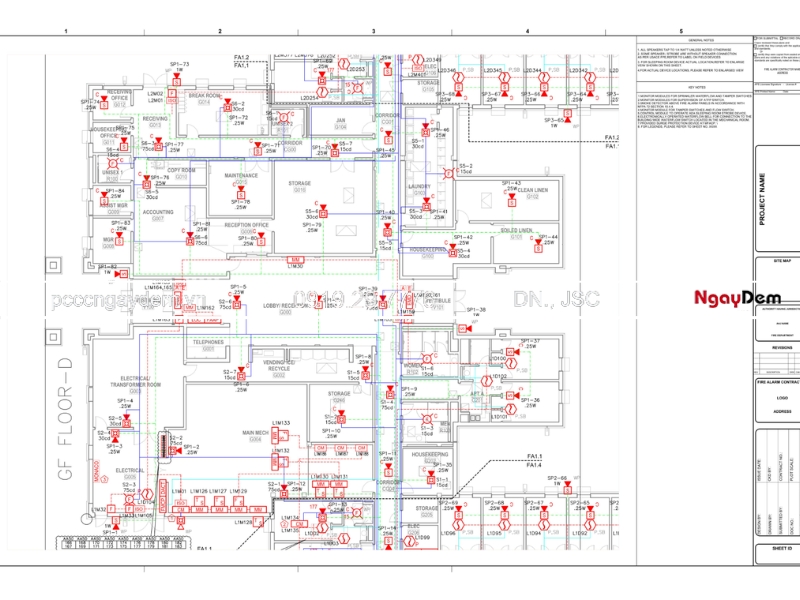

- Bản vẽ hệ thống báo cháy: Thể hiện vị trí trung tâm báo cháy, đầu báo khói, đầu báo nhiệt, nút nhấn khẩn cấp, chuông, đèn báo cháy và tuyến dây tín hiệu.

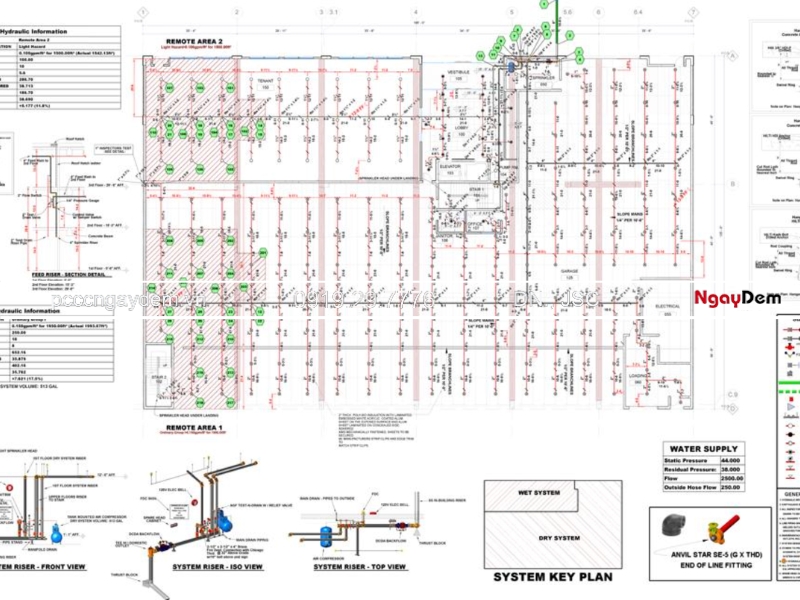

- Bản vẽ hệ thống chữa cháy bằng nước: Thể hiện tuyến ống cấp nước, vị trí máy bơm, van, họng nước chữa cháy, đầu phun sprinkler và các thiết bị phụ trợ.
- Bản vẽ hệ thống chữa cháy tự động: Mô tả vị trí đầu phun, đường ống phân phối, cụm van điều khiển và thiết bị kích hoạt đối với hệ thống sprinkler, Drencher hoặc chữa cháy bằng khí.
- Bản vẽ hệ thống hút khói và tăng áp: Thể hiện tuyến ống gió, vị trí quạt, van ngăn cháy, cửa hút khói, miệng cấp khí và các điểm đấu nối.
- Bản vẽ chi tiết lắp đặt: Mô tả giá đỡ đường ống, phương án treo thiết bị, vị trí xuyên tường, xuyên sàn và cấu tạo các điểm liên kết.
Việc phân chia rõ ràng giúp đội ngũ thi công dễ dàng xác định công việc, hạn chế nhầm lẫn giữa các tuyến kỹ thuật và thuận tiện cho công tác giám sát.
Thể hiện vị trí lắp đặt và thông số kỹ thuật
Đây là bước quan trọng quyết định tính chính xác và khả năng áp dụng của bản vẽ. Kỹ sư cần thể hiện đầy đủ vị trí thiết bị, kích thước, cao độ lắp đặt, khoảng cách giữa các thiết bị và thông số kỹ thuật liên quan theo hồ sơ thiết kế đã được phê duyệt.
Đối với đường ống chữa cháy, cần ghi rõ đường kính ống, vật liệu, hướng tuyến, cao độ, vị trí van khóa, điểm kết nối và phương án bố trí giá đỡ. Với hệ thống báo cháy, cần xác định vị trí đầu báo, thiết bị cảnh báo, tuyến dây và cách phân chia khu vực giám sát. Đối với hệ thống hút khói, bản vẽ cần thể hiện kích thước ống gió, vị trí van, quạt và hướng lưu chuyển không khí.
Các thông số không được tự ý thay đổi so với thiết kế khi chưa có sự thống nhất và chấp thuận của các bên có thẩm quyền theo quy trình quản lý dự án.

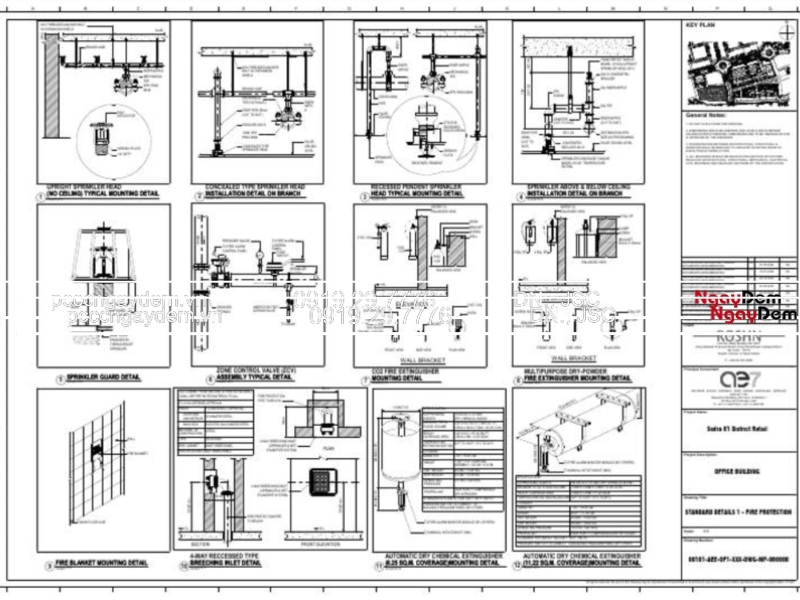

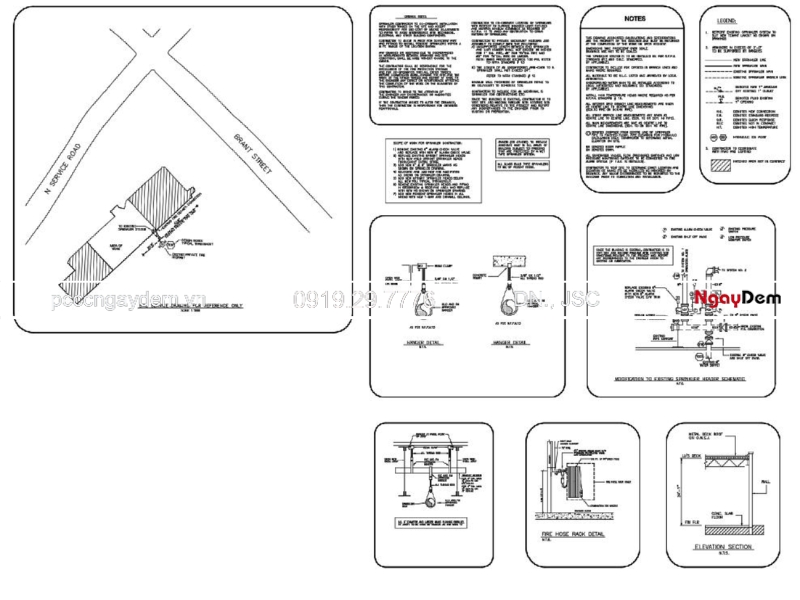

Bổ sung bản vẽ chi tiết biện pháp lắp đặt
Ngoài bản vẽ mặt bằng tổng thể, nhà thầu cần bổ sung các mặt cắt, hình chiếu và chi tiết cấu tạo để hướng dẫn công nhân thực hiện chính xác.
Một số chi tiết cần thể hiện gồm:
- Cấu tạo giá đỡ, thanh treo và liên kết đường ống PCCC với kết cấu công trình.
- Phương án lắp đặt ống chữa cháy trên trần, trong hộp kỹ thuật hoặc khu vực âm tường.

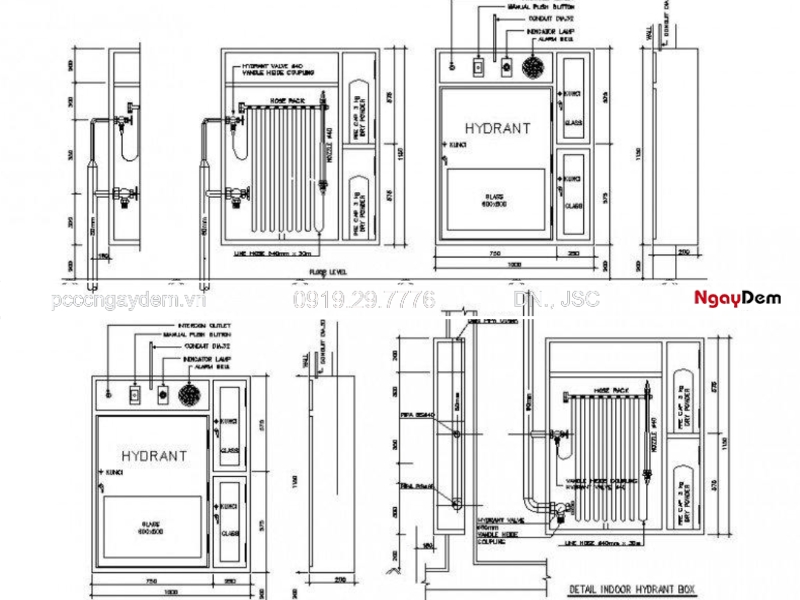

- Chi tiết đấu nối đường ống, van, mặt bích và thiết bị chữa cháy.
- Cách bố trí đầu báo, đầu phun sprinkler và thiết bị cảnh báo.
- Cấu tạo vị trí xuyên tường, xuyên sàn và giải pháp bịt kín chống cháy.
- Phương án lắp đặt quạt hút khói, quạt tăng áp và hệ thống ống gió.
Những chi tiết này cần có kích thước, vật liệu và chú thích rõ ràng để đội thi công có thể thực hiện mà không phải suy đoán hoặc tự điều chỉnh tại công trường.
Kiểm tra sự phối hợp với các hệ thống kỹ thuật khác
Trong thực tế, hệ thống PCCC thường được triển khai đồng thời với hệ thống điện, cấp thoát nước, điều hòa không khí và kết cấu xây dựng. Vì vậy, bản vẽ biện pháp thi công cần thể hiện phương án phối hợp giữa các bộ môn nhằm tránh tình trạng đường ống va chạm dầm, ống gió che khuất đầu phun hoặc tuyến cáp ảnh hưởng đến thiết bị khác.
Nhà thầu nên thực hiện đối chiếu bản vẽ giữa các bộ môn, đặc biệt tại khu vực trần kỹ thuật, hành lang, phòng máy bơm và hộp gen. Nếu có xung đột, cần xác định phương án điều chỉnh phù hợp, bảo đảm không làm ảnh hưởng đến công năng, khả năng vận hành và các yêu cầu an toàn PCCC.
Hoàn thiện ký hiệu, chú thích và kiểm tra bản vẽ
Sau khi hoàn thành nội dung kỹ thuật, cần rà soát toàn bộ bản vẽ trước khi phát hành phục vụ thi công. Các ký hiệu thiết bị, đường ống, tuyến dây, hướng dòng chảy, cao độ và chú thích phải thống nhất giữa các bản vẽ.
Bản vẽ cần có khung tên, tên công trình, tên hạng mục, tỷ lệ, số hiệu bản vẽ, ngày phát hành và thông tin người lập, người kiểm tra, người phê duyệt theo quy trình quản lý hồ sơ của dự án.
Đặc biệt, cần kiểm tra sự thống nhất giữa bản vẽ biện pháp thi công với bản vẽ thiết kế được duyệt, thuyết minh biện pháp thi công và điều kiện thực tế tại công trường. Chỉ phát hành bản vẽ sau khi hoàn thành việc kiểm tra và phê duyệt theo quy trình của dự án.
Lưu ý kỹ thuật: Bản vẽ biện pháp thi công PCCC không thay thế bản vẽ thiết kế hoặc bản vẽ hoàn công. Trong quá trình triển khai, nếu phát sinh thay đổi về vị trí, kích thước hoặc cấu hình hệ thống, nhà thầu cần thực hiện quy trình xem xét, chấp thuận điều chỉnh phù hợp trước khi thi công, đồng thời cập nhật hồ sơ hoàn công theo hiện trạng thực tế.
