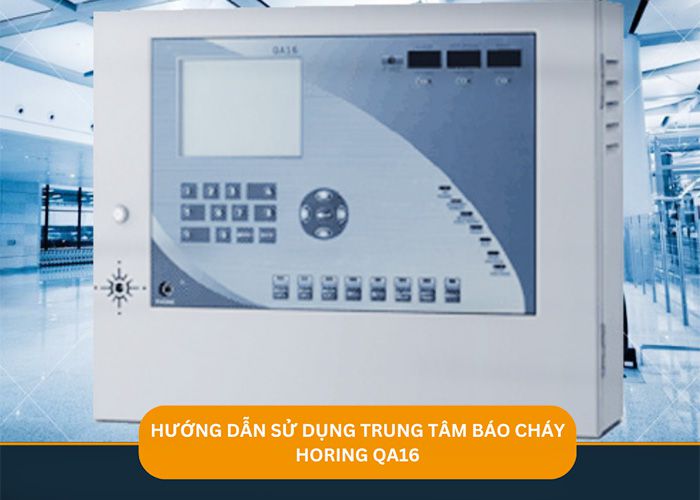

Hướng dẫn sử dụng trung tâm báo cháy Horing QA16 chi tiết A

Hướng dẫn sử dụng trung tâm báo cháy Horing QA16 chi tiết từ A-Z: cách vận hành, kiểm tra, xử lý báo cháy, khắc phục lỗi cơ bản và lưu ý bảo trì giúp hệ thống hoạt động ổn định, đúng tiêu chuẩn PCCC.

Thông số kỹ thuật của trung tâm báo cháy Horing QA16

Trung tâm báo cháy Horing QA16 là tủ trung tâm báo cháy địa chỉ (Addressable Fire Alarm Control Panel), hoạt động cùng nhiều thiết bị ngoại vi để tạo thành một hệ thống báo cháy hoàn chỉnh. Tùy theo quy mô công trình, QA16 có thể hỗ trợ từ 1 đến 8 loop, mở rộng lên đến 32 loop khi kết nối mạng, với mỗi loop quản lý tối đa khoảng 250 thiết bị địa chỉ.

Thông số kỹ thuật:

Màn hình hiển thị LCD (40 x 15 line): hiển thị 24 ký tự.
Lưu trữ lên tới: 2030 sự kiện.
Nguồn cung cấp: 220VAC 50/60Hz
Acquy dự phòng: 24VDC/4Ah
Giao thức truyền thông: phương thức nhị phân.
Chất liệu: Thép 1,8mm
Màu: Xám ngọc trai
Kích thước : 1~4 Loop (400x500x130), 5~8 Loop (600x500x150)

Hướng dẫn sử dụng trung tâm báo cháy Horing QA16 với các nút điều khiển

Các ký hiệu về đèn hiển thị

FIRE (Báo Cháy): Đèn này bật lên khi hệ thống phát hiện có nguy cơ cháy. Nó cung cấp tín hiệu rõ ràng về tình trạng nguy cơ cháy trong khu vực được giám sát.
ALARM (Sự Kiện Báo Động): Đèn này thường hiển thị số lượng sự kiện báo động đã xảy ra. Nó cho phép nhân viên an ninh hay những người chịu trách nhiệm có cái nhìn tổng quan về tình trạng sự kiện báo động.
WIRE – BREAK (Đứt Dây): Đèn này báo hiệu về việc có dây bị đứt hoặc mất kết nối. Điều này có thể làm giảm tính hiệu quả của hệ thống hoặc gây ra sai sót trong việc truyền tải thông tin.
FAULT (Lỗi): Đèn này hiển thị khi hệ thống gặp lỗi hoặc sự cố khác. Điều này giúp người quản lý hoặc kỹ thuật viên biết về tình trạng lỗi để có thể khắc phục.

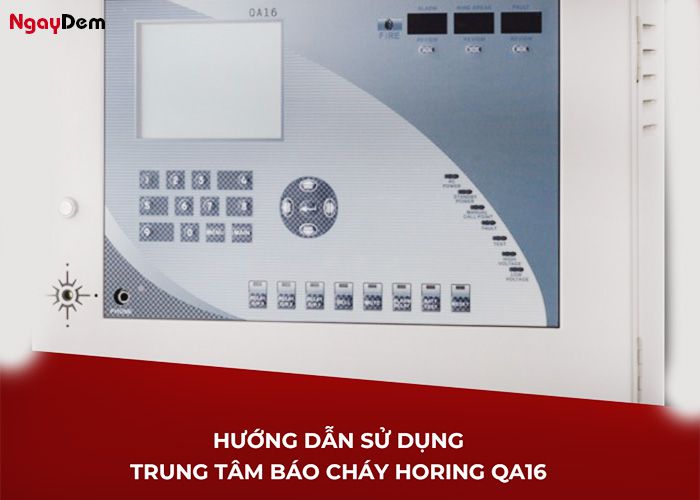

Hướng dẫn sử dụng trung tâm báo cháy Horing QA16

Các nút nhấn thường sử dụng ở tủ trung tâm báo cháy Horing QA16

Reset (Đặt Lại): Nút này được sử dụng để đặt lại hệ thống sau khi nguy cơ cháy đã được xử lý hoặc sau khi lỗi đã được khắc phục. Khi nhấn nút này, các đèn hiển thị có thể tắt và hệ thống sẵn sàng để phát hiện sự cố mới.
Mute (Tắt Chuông): Nút này được dùng để tắt âm báo động tại tủ. Điều này có thể hữu ích khi cần làm việc trong khu vực gần tủ mà không muốn bị làm phiền bởi âm thanh báo động.
Bell (Chuông): Nút này dùng để tắt hệ thống chuông báo động ở ngoài tủ. Việc tắt chuông có thể thực hiện khi cần giữ cho tình trạng báo động nội bộ mà không muốn tạo ra sự rối loạn cho môi trường bên ngoài.

Quy trình xử lý của trung tâm báo cháy Horing QA16 khi có báo động cháy

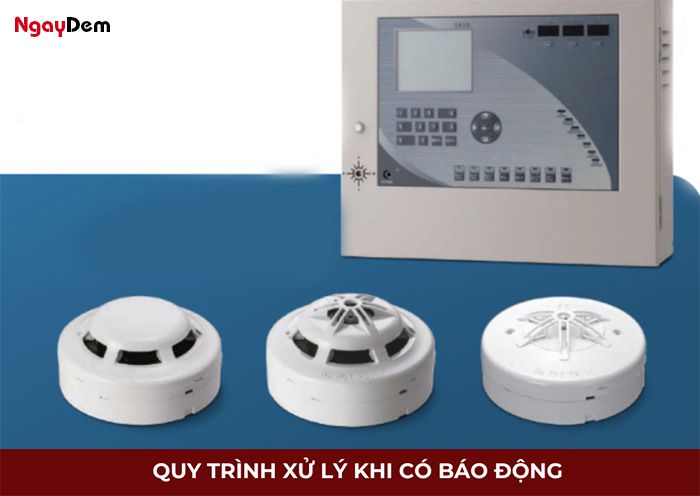

Quy trình xử lý tình huống khi có báo động

Sau khi đã tiếp nhận thông tin hướng dẫn sử dụng trung tâm báo cháy Horing QA16 thì trong quá trình hoạt động sẽ có những vấn đề sau:

Báo động khi có sự cố cháy

Khi các đầu dò khói phát hiện khói hoặc khi nút nhấn khẩn được nhấn, đèn “FIRE” sẽ ngay lập tức bật lên và tên của đầu dò khói hoặc nút nhấn khẩn tương ứng sẽ được hiển thị trên màn hình.

Chuông trên tủ và các chuông kết nối bên ngoài sẽ kêu reo, tạo ra âm thanh cảnh báo dễ nhận biết.

Tác động lên chuông trên tủ trung tâm báo cháy Horing QA16

Để tắt chuông trên board mạch, bạn có thể nhấn nút “MUTE”. Điều này sẽ làm giảm âm thanh báo động ngay tại tủ điều khiển.

Tác động lên chuông ngoài

Để tắt chuông bên ngoài, bạn có thể nhấn “RELAY O/P1” hoặc “BELL”. Việc này sẽ ngừng âm thanh báo động kêu ra ngoài tủ, tránh gây ồn đến môi trường.

Đặt lại hệ thống (Reset)

Để hệ thống trở về thiết lập ban đầu sau khi xử lý sự cố cháy, nhấn nút “RESET”. Đèn “FIRE” và đèn hiển thị số sự kiện sẽ tắt.

Chú ý rằng, nếu nguyên nhân gây ra báo động cháy vẫn còn, hệ thống sẽ tiếp tục báo động ngay sau khi nhấn “RESET”. Trong trường hợp này, bạn cần kiểm tra và sửa chữa đầu dò khói hoặc nút nhấn khẩn trước khi thực hiện việc đặt lại hệ thống.

Báo động khi có sự cố kết nối và lỗi

Khi có sự cố đứt dây hoặc lỗi thiết bị kết nối, đèn hiển thị các sự kiện sẽ bật sáng cùng với đèn hiển thị lỗi tương ứng trên màn hình.

Chuông trên tủ sẽ kêu để cảnh báo về sự cố kết nối hoặc lỗi => Để tắt chuông, cần kiểm tra đường dây và thiết bị để khắc phục vấn đề gây ra lỗi.

Các thiết bị thường được kết nối với trung tâm báo cháy Horing QA16

Các thiết bị thường được kết nối với trung tâm báo cháy Horing QA16 gồm:

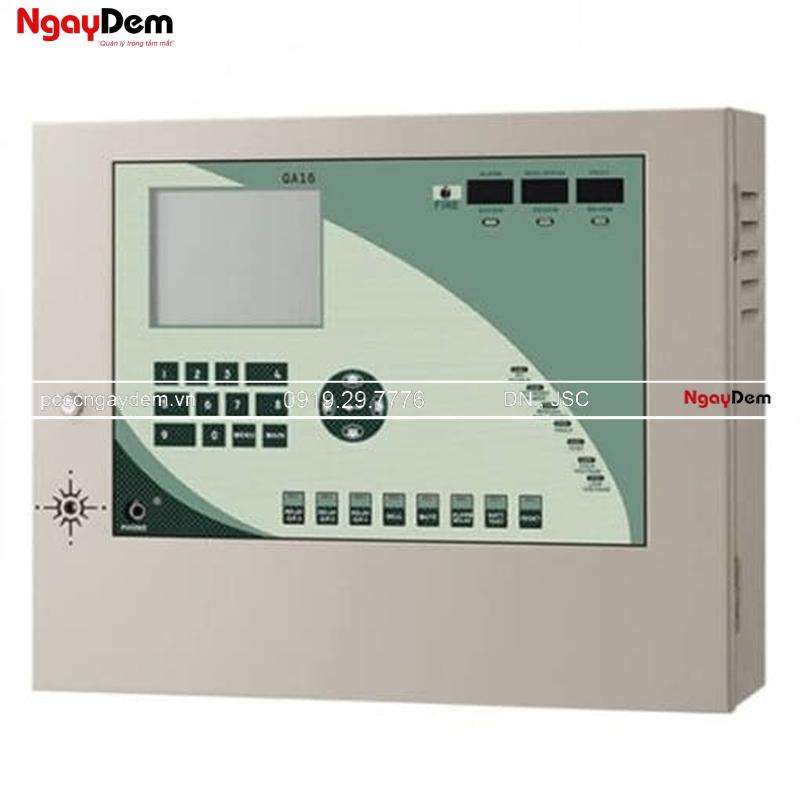

Tủ trung tâm báo cháy Horing QA16

Đây là bộ điều khiển trung tâm của toàn hệ thống, bao gồm:

Mainboard điều khiển
Màn hình LCD hiển thị trạng thái
Bàn phím điều khiển
Module loop
Bộ nguồn AC/DC
Bộ sạc ắc quy
Ắc quy dự phòng 24VDC
Các cổng kết nối với thiết bị ngoại vi và module mở rộng.

Thiết bị đầu vào

Các thiết bị có nhiệm vụ phát hiện cháy và gửi tín hiệu về trung tâm:

Đầu báo khói địa chỉ (Photoelectric Smoke Detector)
Đầu báo nhiệt địa chỉ (Heat Detector)
Đầu báo khói kết hợp nhiệt
Đầu báo lửa (nếu tích hợp)
Nút nhấn khẩn địa chỉ (Manual Call Point)
Module giám sát (Monitor Module) để nhận tín hiệu từ các thiết bị khác.

Thiết bị đầu ra

Sau khi nhận tín hiệu cháy, QA16 sẽ điều khiển các thiết bị cảnh báo như:

Chuông báo cháy
Còi báo cháy
Đèn chớp báo cháy
Còi kết hợp đèn (Sounder Beacon)
Bảng hiển thị phụ (Annunciator)
Máy in sự kiện (tùy chọn).

Module điều khiển

Đây là các thiết bị giúp trung tâm QA16 điều khiển các hệ thống liên động, bao gồm:

Module điều khiển (Control Module)
Module giám sát (Input Module)
Module I/O
Module cách ly đường truyền (Isolator Module)

Các module này cho phép QA16 điều khiển:

Hệ thống chữa cháy tự động
Quạt hút khói
Quạt tăng áp cầu thang
Thang máy
Cửa chống cháy
Van điện từ
Hệ thống âm thanh thông báo sơ tán (PA/Voice Evacuation).

Thiết bị phụ trợ

Ngoài các thiết bị chính, hệ thống còn có:

Nguồn dự phòng (ắc quy)
Dây cáp tín hiệu chống cháy
Ống luồn dây
Điện trở cuối tuyến (EOL)
Hộp đấu nối
Phần mềm lập trình và cấu hình hệ thống QA16 trên máy tính.

Nhờ khả năng quản lý theo địa chỉ, trung tâm báo cháy Horing QA16 có thể xác định chính xác đầu báo hoặc nút nhấn nào đang kích hoạt, hiển thị vị trí trên màn hình LCD và điều khiển các thiết bị liên động một cách nhanh chóng, rất phù hợp cho các công trình như nhà máy, chung cư, bệnh viện, khách sạn và trung tâm thương mại.

Khi nào cần bảo trì trung tâm báo cháy Horing QA16 và hệ thống PCCC

Trung tâm báo cháy Horing QA16 và toàn bộ hệ thống PCCC cần được kiểm tra, bảo trì định kỳ để đảm bảo luôn hoạt động ổn định, phát hiện cháy chính xác và đáp ứng các quy định về an toàn phòng cháy chữa cháy. Theo quy định về bảo quản, bảo dưỡng hệ thống báo cháy, các thiết bị sau khi đưa vào sử dụng phải được kiểm tra định kỳ và việc bảo dưỡng phải thực hiện theo hướng dẫn của nhà sản xuất cũng như điều kiện môi trường lắp đặt.

Kiểm tra định kỳ theo kế hoạch (hằng tháng, hằng quý hoặc hằng năm tùy quy định quản lý của công trình và hướng dẫn của nhà sản xuất) để đánh giá tình trạng hoạt động của trung tâm, đầu báo và các thiết bị ngoại vi.
Bảo dưỡng tổng thể theo định kỳ, đặc biệt đối với các công trình hoạt động trong môi trường nhiều bụi, độ ẩm cao hoặc nhiệt độ khắc nghiệt, nhằm vệ sinh thiết bị và kiểm tra toàn bộ hệ thống.
Khi trung tâm báo cháy xuất hiện lỗi như báo lỗi nguồn (Power Fault), lỗi đường truyền (Loop Fault), lỗi ắc quy, lỗi đầu báo hoặc phát tín hiệu cảnh báo bất thường.
Sau khi hệ thống đã xảy ra báo cháy hoặc kích hoạt chữa cháy, cần kiểm tra, reset và đánh giá toàn bộ thiết bị để đảm bảo hệ thống vẫn hoạt động chính xác.
Sau khi sửa chữa, cải tạo hoặc mở rộng công trình, cần kiểm tra lại toàn bộ hệ thống, lập trình lại địa chỉ thiết bị (nếu cần) và chạy thử trước khi đưa vào vận hành.
Khi thay thế hoặc bổ sung thiết bị như đầu báo khói, đầu báo nhiệt, module, chuông, còi, đèn chớp hoặc mở rộng thêm loop trên trung tâm Horing QA16.
Khi hệ thống thường xuyên báo giả, mất tín hiệu hoặc hoạt động không ổn định, đây là dấu hiệu cho thấy đầu báo, dây tín hiệu hoặc trung tâm cần được kiểm tra và bảo dưỡng ngay.

Trong quá trình bảo trì, kỹ thuật viên sẽ thực hiện vệ sinh tủ trung tâm Horing QA16, kiểm tra nguồn AC, ắc quy dự phòng, module điều khiển, các mạch loop, thử nghiệm đầu báo, nút nhấn khẩn, chuông, còi, đèn chớp và chạy thử toàn bộ hệ thống để đảm bảo mọi thiết bị đều hoạt động chính xác. Bảo trì PCCC định kỳ không chỉ kéo dài tuổi thọ của trung tâm báo cháy mà còn giúp giảm thiểu nguy cơ báo động giả, hạn chế hư hỏng và đảm bảo hệ thống luôn sẵn sàng khi xảy ra sự cố cháy.

Hướng dẫn sử dụng trung tâm báo cháy Horing QA16 đúng cách không chỉ giúp hệ thống vận hành ổn định mà còn nâng cao khả năng phát hiện và xử lý sự cố cháy ngay từ giai đoạn đầu. Bên cạnh việc nắm rõ các thao tác vận hành, người quản lý cần thực hiện kiểm tra, bảo trì và bảo dưỡng định kỳ để đảm bảo thiết bị luôn trong trạng thái sẵn sàng hoạt động.
