Hướng dẫn lắp đặt đầu báo beam chuẩn PCCC, chính xác cao

Đầu báo beam là thiết bị phát hiện khói được sử dụng phổ biến trong các công trình có không gian rộng như nhà xưởng, kho hàng, trung tâm thương mại, nhà thi đấu và nhà ga. Việc hiểu rõ nguyên lý hoạt động cũng như hướng dẫn lắp đặt đầu báo beam đúng kỹ thuật sẽ giúp hệ thống báo cháy hoạt động ổn định, giảm thiểu báo động giả và nâng cao hiệu quả phát hiện cháy sớm.

Đầu báo Beam là gì?

Đầu báo beam (Beam Smoke Detector) hay còn gọi là đầu báo khói tia chiếu là thiết bị phát hiện khói dựa trên nguyên lý truyền và nhận tia hồng ngoại giữa bộ phát và bộ thu.

Khi xảy ra cháy, khói xuất hiện trên đường truyền tia sáng sẽ làm suy giảm cường độ tín hiệu. Khi mức suy giảm đạt ngưỡng cài đặt, đầu báo sẽ gửi tín hiệu báo cháy về trung tâm điều khiển.

Loại đầu báo này đặc biệt phù hợp với những khu vực có chiều cao lớn hoặc diện tích rộng, nơi việc sử dụng đầu báo khói điểm thông thường không mang lại hiệu quả tối ưu.

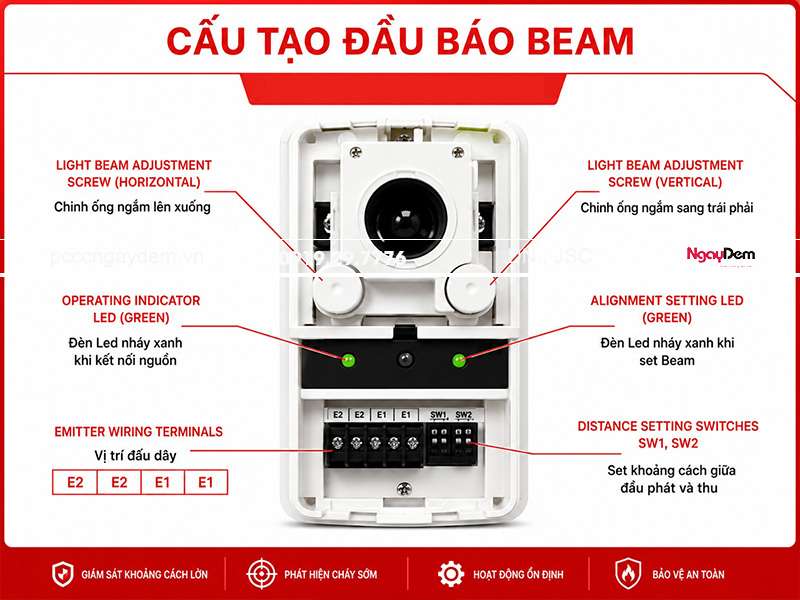

Cấu tạo đầu báo Beam

Để thực hiện hướng dẫn lắp đặt đầu báo beam chính xác, trước tiên cần hiểu các bộ phận chính của thiết bị:

Bộ phát tia (Transmitter)

Bộ phát tia là bộ phận có nhiệm vụ phát chùm tia hồng ngoại liên tục đến bộ thu trong hệ thống đầu báo cháy Beam. Thiết bị được lắp đặt tại một đầu của khu vực cần giám sát, tạo ra đường truyền tín hiệu phục vụ cho quá trình phát hiện khói.

Trong điều kiện hoạt động bình thường, bộ phát tia duy trì tín hiệu ổn định và liên tục trong suốt thời gian vận hành. Khi khói xuất hiện trên đường truyền, cường độ tín hiệu nhận được tại bộ thu sẽ thay đổi, từ đó kích hoạt cảnh báo cháy. Nhờ khả năng truyền tín hiệu trên khoảng cách xa, bộ phát tia đặc biệt phù hợp với nhà xưởng, nhà kho, trung tâm thương mại và các công trình có trần cao hoặc không gian rộng.

Bộ thu tia (Receiver)

Bộ thu tia có nhiệm vụ tiếp nhận tín hiệu hồng ngoại được truyền từ bộ phát trong quá trình giám sát. Thiết bị liên tục theo dõi cường độ tín hiệu nhận được để đánh giá tình trạng của khu vực bảo vệ.

Khi khói xuất hiện trên đường truyền, tín hiệu hồng ngoại sẽ bị suy giảm do hiện tượng hấp thụ và tán xạ ánh sáng. Bộ thu sẽ ghi nhận sự thay đổi này và gửi dữ liệu đến bộ xử lý để xác định nguy cơ cháy, giúp hệ thống phát hiện sự cố một cách nhanh chóng và chính xác.

Gương phản xạ (Reflector)

Gương phản xạ được sử dụng trong các dòng đầu báo cháy Beam phản xạ, nơi bộ phát và bộ thu được tích hợp trên cùng một thiết bị. Nhiệm vụ của gương là phản xạ chùm tia hồng ngoại quay trở lại đầu thu để tạo thành một vòng giám sát khép kín.

Thiết kế này giúp giảm số lượng thiết bị cần lắp đặt và đơn giản hóa quá trình thi công. Gương phản xạ thường được sử dụng tại các công trình có không gian rộng như nhà xưởng, nhà kho và trung tâm thương mại.

Bộ xử lý tín hiệu

Bộ xử lý tín hiệu là trung tâm điều khiển của đầu báo cháy Beam, có chức năng phân tích dữ liệu thu thập từ bộ thu tia. Thiết bị liên tục đánh giá mức độ suy giảm tín hiệu để xác định sự hiện diện của khói trong khu vực giám sát.

Ngoài ra, bộ xử lý còn có khả năng loại bỏ các tác động từ môi trường như bụi bẩn, rung động hoặc thay đổi ánh sáng. Khi phát hiện dấu hiệu cháy đáp ứng ngưỡng cài đặt, hệ thống sẽ kích hoạt tín hiệu báo động ngay lập tức.

Đèn hiển thị trạng thái

Đèn hiển thị trạng thái giúp người vận hành dễ dàng theo dõi tình trạng hoạt động của đầu báo cháy Beam. Thông qua các tín hiệu đèn, người dùng có thể nhanh chóng nhận biết trạng thái làm việc của thiết bị.

Tùy theo từng chế độ, đèn sẽ hiển thị trạng thái hoạt động bình thường, cảnh báo, báo cháy hoặc lỗi thiết bị. Điều này giúp công tác kiểm tra, bảo trì và xử lý sự cố được thực hiện thuận tiện và hiệu quả hơn.

Các loại đầu Beam báo cháy có trên thị trường

Trước khi tìm hiểu hướng dẫn lắp đặt đầu báo Beam, việc nắm rõ các dòng sản phẩm phổ biến trên thị trường sẽ giúp lựa chọn thiết bị phù hợp với quy mô và đặc điểm của từng công trình.

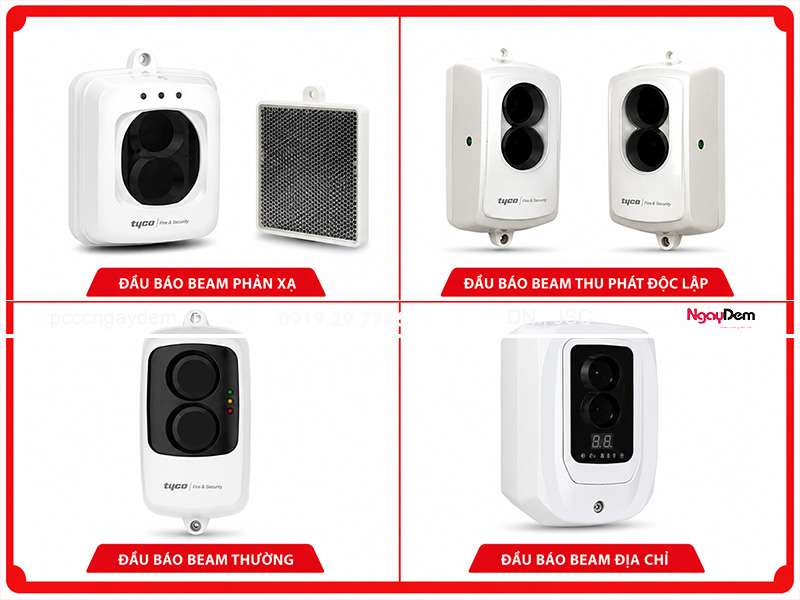

Phân loại đầu báo beam theo cấu tạo, nguyên lý hoạt động

• Đầu báo beam phản xạ

Đầu báo beam phản xạ gồm một bộ thu – phát tích hợp và một hoặc nhiều gương phản xạ lắp đối diện. Tia hồng ngoại được phát tới gương và phản xạ trở lại đầu thu. Khi có khói làm suy giảm tín hiệu, thiết bị sẽ kích hoạt báo cháy.

• Đầu báo beam thu phát độc lập

Loại này gồm đầu phát và đầu thu riêng biệt, lắp ở hai vị trí đối diện nhau. Đầu phát truyền tia hồng ngoại liên tục đến đầu thu. Khi khói che khuất tia sáng, hệ thống nhận tín hiệu và cảnh báo cháy.

Phân loại đầu báo beam theo phương thức truyền tín hiệu

• Đầu báo beam thường

Kết nối với hệ thống báo cháy thường và truyền tín hiệu về từng zone. Giá thành hợp lý. Dễ lắp đặt và vận hành.

• Đầu báo beam địa chỉ

Kết nối trực tiếp với hệ thống báo cháy địa chỉ, mỗi thiết bị có mã nhận dạng riêng. Có thể xác định chính xác vị trí báo cháy và thuận tiện cho việc quản lý và xử lý các sự cố.

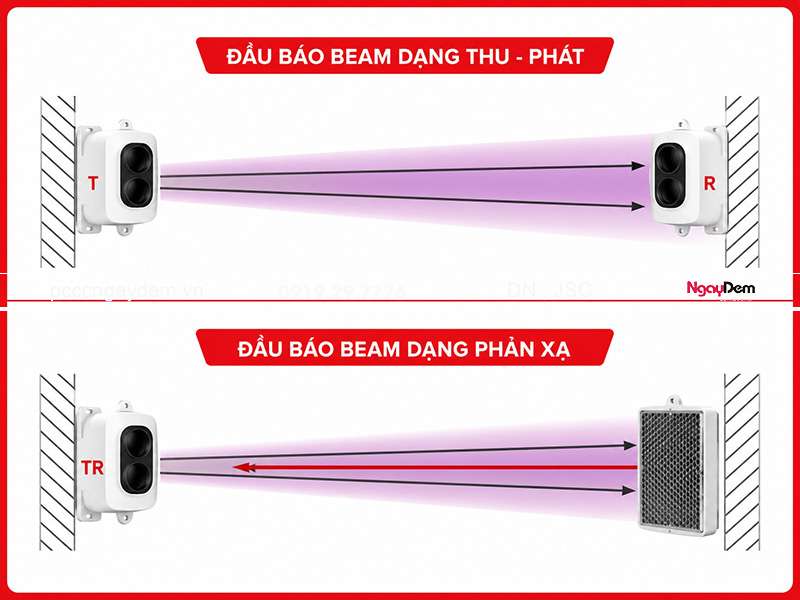

Nguyên lý hoạt động của đầu beam báo cháy

Để dễ hiểu trong việc đọc phần hướng dẫn lắp đặt đầu báo beam thì bạn phải hiểu rõ nguyên lý hoạt động. Đầu báo cháy Beam hoạt động dựa trên nguyên lý giám sát sự suy giảm cường độ tia hồng ngoại giữa bộ phát và bộ thu (hoặc gương phản xạ). Khi xảy ra cháy, khói xuất hiện trên đường truyền tia sẽ làm giảm lượng ánh sáng nhận được. Nếu mức suy giảm vượt ngưỡng cài đặt, thiết bị sẽ gửi tín hiệu báo cháy về trung tâm điều khiển.

Ý nghĩa các đèn báo trên đầu Beam

• Đèn xanh hoặc đèn vàng nhấp nháy: Thiết bị đang trong quá trình căn chỉnh, khởi động hoặc kiểm tra hoạt động.
• Đèn đỏ nhấp nháy định kỳ: Đầu báo đang hoạt động bình thường và liên tục giám sát khu vực bảo vệ.
• Đèn đỏ sáng liên tục: Thiết bị đã phát hiện khói đạt ngưỡng báo động và kích hoạt tín hiệu báo cháy.
• Đèn vàng sáng liên tục: Cảnh báo sự cố như lệch tia, bụi bẩn, vật cản hoặc lỗi thiết bị cần được kiểm tra.
• Đèn đỏ sáng, đèn vàng tắt: Đường truyền tia bị che khuất nghiêm trọng trong thời gian nhất định, hệ thống xác nhận trạng thái báo cháy và phát tín hiệu khẩn cấp.

Nhờ khả năng giám sát trên khoảng cách xa, đầu báo Beam đặc biệt phù hợp cho nhà xưởng, kho hàng, trung tâm thương mại và các công trình có trần cao, diện tích lớn.

Cách đấu dây đầu báo beam chuẩn xác

Trước khi tìm hiểu về hướng dẫn lắp đặt đầu báo beam thì bạn cần nắm bắt cách đấu dây đầu báo được thực hiện như sau:

Bước 1: Chuẩn bị vật tư

Chuẩn bị đầy đủ đầu báo Beam, cáp tín hiệu chống cháy, nguồn 24VDC, hộp đấu nối và dụng cụ đo điện. Kiểm tra tình trạng thiết bị trước khi lắp đặt để đảm bảo hoạt động ổn định.

Bước 2: Kết nối nguồn

Đấu dây nguồn vào đúng cực V+ và V- theo sơ đồ kỹ thuật của nhà sản xuất. Sau khi đấu nối, đo kiểm điện áp để đảm bảo nguồn cấp ổn định, thường là 24VDC.

Bước 3: Đấu tiếp điểm báo cháy

Kết nối các chân COM, NO hoặc NC với trung tâm báo cháy theo thiết kế hệ thống. Khi đầu báo phát hiện khói, tín hiệu sẽ được truyền về trung tâm để kích hoạt cảnh báo.

Bước 4: Đấu tiếp điểm báo lỗi

Đấu tiếp điểm Fault về tủ trung tâm hoặc hệ thống giám sát để theo dõi tình trạng thiết bị. Chức năng này giúp phát hiện các lỗi như mất nguồn, lệch tia hoặc bụi bẩn che khuất đường truyền.

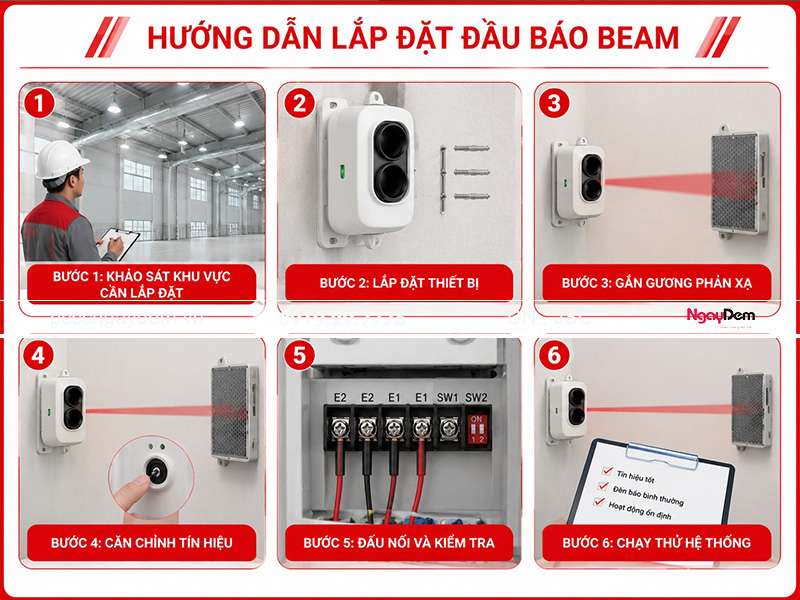

Hướng dẫn lắp đặt đầu báo beam chi tiết từ A-Z

Để đầu báo beam hoạt động ổn định và phát hiện cháy hiệu quả, cần thực hiện lắp đặt đầu báo cháy beam theo các bước cơ bản sau:

Bước 1: Khảo sát khu vực cần lắp đặt

Kiểm tra chiều cao công trình, khoảng cách giám sát và các vật cản có thể ảnh hưởng đến đường truyền tia hồng ngoại.

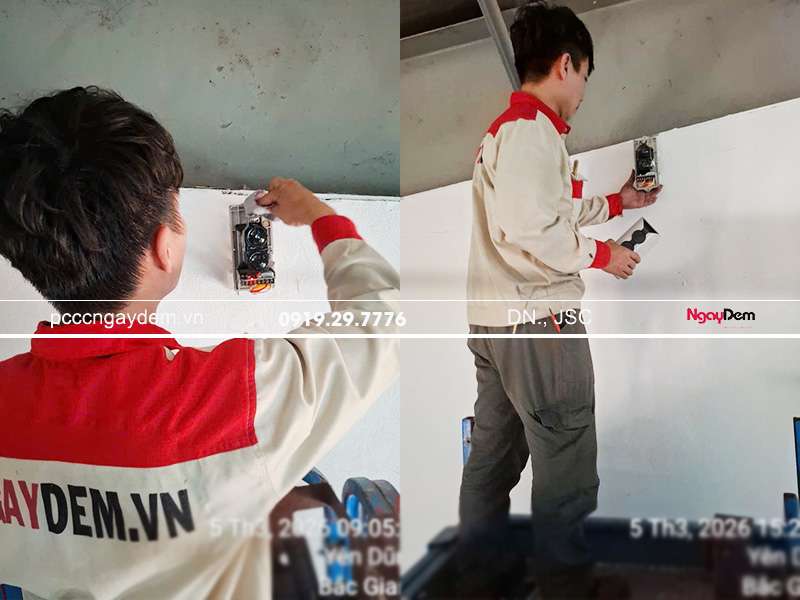

Bước 2: Lắp đặt thiết bị

Cố định đầu báo tại vị trí phù hợp trên tường, cột hoặc giá đỡ chuyên dụng. Đảm bảo thiết bị được lắp chắc chắn, hạn chế rung lắc trong quá trình sử dụng.

Bước 3: Gắn gương phản xạ

Đối với đầu báo beam phản xạ, cần lắp gương đúng vị trí đối diện đầu báo theo khoảng cách được nhà sản xuất quy định.

Bước 4: Căn chỉnh tín hiệu

Điều chỉnh hướng chiếu của đầu báo để tia hồng ngoại truyền chính xác đến gương hoặc đầu thu. Theo dõi đèn báo hoặc màn hình hiển thị để đạt tín hiệu tốt nhất.

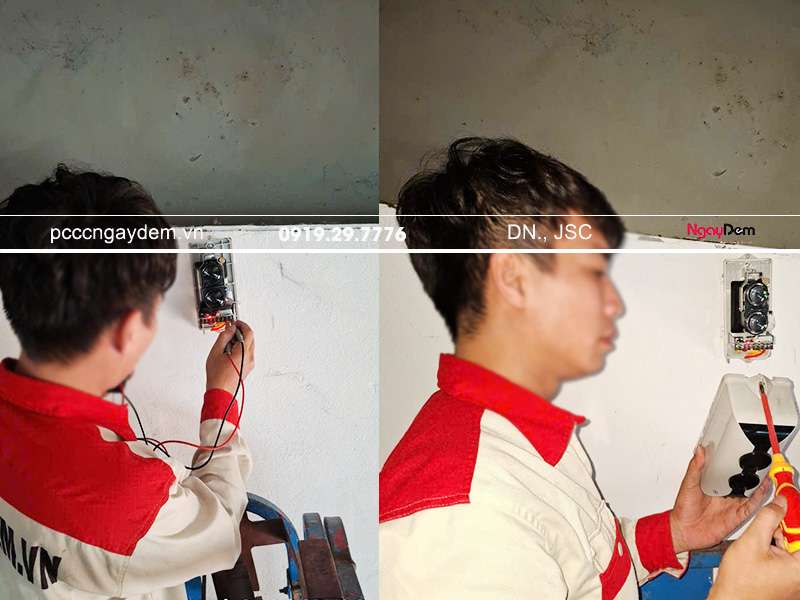

Bước 5: Đấu nối và kiểm tra

Kết nối nguồn điện, dây tín hiệu với trung tâm báo cháy và kiểm tra trạng thái hoạt động của thiết bị.

Bước 6: Chạy thử hệ thống

Tiến hành mô phỏng sự cố bằng thiết bị tạo khói hoặc vật cản chuyên dụng để kiểm tra khả năng phát hiện và truyền tín hiệu báo cháy về trung tâm. Sau khi test xong có thể đưa vào vận hành.

Những tiêu chuẩn lắp đặt đầu báo Beam

Sau khi tìm hiểu về hướng dẫn lắp đặt đầu báo beam thì bạn cần nắm bắt rõ các tiêu chuẩn hiện hành để lắp đặt đúng chuẩn:

Khoảng cách lắp đặt: Khoảng cách giữa bộ phát và bộ thu (hoặc gương phản xạ) phải nằm trong dải hoạt động của thiết bị, thông thường từ 5 m đến 100 m tùy từng model. Một đầu báo Beam có thể bảo vệ bề rộng lên đến khoảng 15 m trong điều kiện trần phẳng. hệ thống.

Lưu ý khi lắp đặt đầu báo cháy tia chiếu (beam)

Để đảm bảo hệ thống hoạt động ổn định và chính xác, cần lưu ý:

• Không lắp đặt tại khu vực có rung động mạnh hoặc kết cấu thường xuyên dao động.
• Tránh để tia chiếu hướng trực tiếp vào cửa kính, đèn công suất lớn hoặc ánh nắng mặt trời.
• Với nhà xưởng diện tích lớn, cần tính đến độ võng và sự dịch chuyển của kết cấu mái.
• Thực hiện bảo trì định kỳ: vệ sinh mặt kính, kiểm tra gương phản xạ, căn chỉnh tia và thử tín hiệu báo cháy.
• Lựa chọn loại đầu báo phù hợp với chiều cao và phạm vi giám sát của công trình.

Việc lựa chọn sản phẩm phù hợp với đặc điểm công trình sẽ giúp quá trình hướng dẫn lắp đặt đầu báo beam đạt hiệu quả cao và giảm chi phí vận hành về lâu dài.

Đầu báo beam là giải pháp phát hiện khói hiệu quả cho các công trình có diện tích lớn và trần cao. Việc nắm vững cấu tạo, nguyên lý hoạt động, sơ đồ đấu dây cũng như hướng dẫn lắp đặt đầu báo beam đúng kỹ thuật sẽ giúp hệ thống báo cháy hoạt động ổn định, phát hiện sự cố nhanh chóng và đáp ứng yêu cầu an toàn phòng cháy chữa cháy. Bên cạnh đó, cần tuân thủ đầy đủ các tiêu chuẩn thiết kế, lắp đặt và bảo trì định kỳ để đảm bảo hiệu quả vận hành lâu dài của hệ thống.
