Hệ thống chữa cháy Drencher là gì? Cấu tạo & tiêu chuẩn kĩ thuật
Hệ thống chữa cháy Drencher được thiết kế với cơ chế tự động bằng nước, sử dụng các đầu phun hở để tạo ra màn nước nhằm dập tắt đám cháy tại chỗ và ngăn chặn sự lan rộng của lửa.
Hệ thống chữa cháy Drencher là gì? Cấu tạo và nguyên lý hoạt động
Hệ thống chữa cháy màng ngăn Drencher được ứng dụng phổ biến tại Việt Nam cho nhiều công trình nhà máy, kho xưởng, KCN để đáp ứng ngăn chặn cháy nổ kịp thời. Doanh nghiệp cần nắm rõ được thông tin hệ thống chữa cháy Drencher là gì, hiểu rõ về cấu tạo, nguyên lý hoạt động để khi lắp đặt đạt kiểm định, tránh được các đơn vị lắp đặt kém chất lượng.
Hệ thống chữa cháy Drencher là gì?
Hệ thống chữa cháy Drencher là hệ thống chữa cháy tự động sử dụng đầu phun hở lắp trên đường ống và được điều khiển bằng van. Khi kích hoạt, nước sẽ đồng loạt phun ra tạo thành màn nước giúp làm mát, khống chế đám cháy, ngăn cháy lan và bảo vệ các khu vực như lối thoát hiểm, cửa chống cháy, tường kính hoặc khu vực có nguy cơ cháy cao.

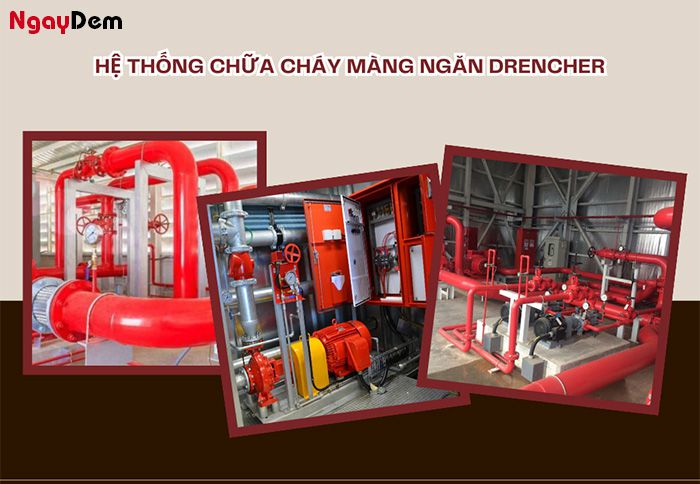

Cấu Tạo Chi Tiết Của Hệ Thống Chữa Cháy Drencher
Hệ thống chữa cháy Drencher gồm các bộ phận chính như nguồn cấp nước, bơm chữa cháy, van Drencher (deluge valve), mạng đường ống, đầu phun hở (drencher head), hệ thống báo cháy và tủ điều khiển. Mỗi thành phần đảm nhiệm một chức năng riêng, phối hợp để kích hoạt và phun nước nhanh chóng khi xảy ra cháy.
- Nguồn cấp nước: Bơm chữa cháy (điện + diesel dự phòng), bồn chứa nước dung tích lớn (thường đảm bảo hoạt động liên tục 60-90 phút). Lưu lượng thiết kế phải đáp ứng cường độ phun tối thiểu theo TCVN.
- Van điều khiển (Deluge Valve): Van mở nhanh, kích hoạt bằng tín hiệu điện từ detector hoặc thủ công. Đây là “trái tim” của hệ thống, đảm bảo nước chảy vào đường ống chỉ khi cần.
- Đầu phun drencher: Đầu phun hở, không có bulb thủy tinh. Chúng phun nước tạo màng ngăn với cường độ khoảng 1 lít/giây/m chiều dài màn nước.
- Đường ống và phụ kiện: Thường là hệ thống khô (dry pipe) trước khi kích hoạt để tránh đóng băng hoặc rò rỉ không mong muốn. Ống thép mạ kẽm hoặc inox chịu áp cao.
- Hệ thống báo cháy tích hợp: Đầu báo nhiệt, khói, flame detector kết nối với tủ trung tâm, cho phép kích hoạt tự động hoặc từ xa.
Trong thực tế thiết kế, PCCC Ngày Đêm luôn nhấn mạnh việc tính toán thủy lực chính xác. Ví dụ, tổn thất áp suất trên đường ống phải được tính toán chi tiết để đảm bảo áp lực tại đầu phun cuối cùng vẫn đạt yêu cầu (thường 0.5-1 bar tùy thiết kế).

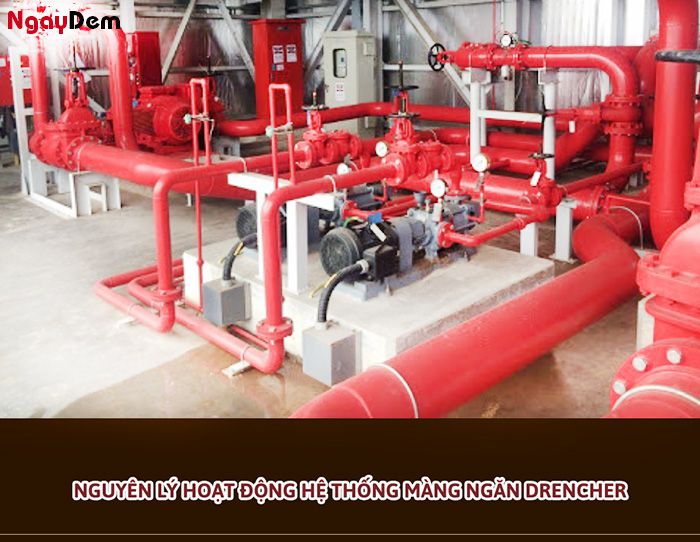

Nguyên Lý Hoạt Động Của Hệ Thống Chữa Cháy Drencher
Khi hệ thống báo cháy phát hiện sự cố hoặc van Drencher được kích hoạt bằng tay, van sẽ mở để cấp nước đến toàn bộ đầu phun hở. Nước đồng thời phun thành màn nước liên tục, giúp dập lửa, làm mát và ngăn đám cháy lan sang khu vực xung quanh.
- Hệ thống báo cháy phát hiện bất thường (nhiệt độ tăng đột ngột, khói, ngọn lửa).
- Tín hiệu gửi đến tủ điều khiển, kích hoạt van deluge.
- Nước từ nguồn cấp chảy vào đường ống và phun ra đồng thời từ tất cả đầu drencher trong cụm, tạo màng nước dày đặc.
- Màng nước làm mát bề mặt, giảm nhiệt bức xạ và ngăn oxy tiếp cận đám cháy.
Thời gian phản ứng thường chỉ trong vòng vài giây đến 30 giây, nhanh hơn nhiều so với can thiệp thủ công. Theo các nghiên cứu, màng nước của hệ thống chữa cháy drencher có thể giảm nhiệt độ bề mặt xuống dưới 100°C, ngăn chặn hiệu quả cháy lan.
Tiêu chuẩn thiết kế và lắp đặt hệ thống Drencher đạt chuẩn PCCC
Việc thiết kế và lắp đặt hệ thống chữa cháy Drencher phải tuân thủ các tiêu chuẩn kỹ thuật và quy định về phòng cháy chữa cháy nhằm đảm bảo khả năng tạo màn nước hiệu quả, ngăn cháy lan và vận hành ổn định khi xảy ra sự cố.
Tiêu chuẩn áp dụng tại Việt Nam cho hệ thống chữa cháy Drencher
Tại Việt Nam, hệ thống chữa cháy Drencher được thiết kế và thi công dựa trên các tiêu chuẩn như TCVN 9310-4:2012 và TCVN 3890:2023, kết hợp với các quy chuẩn PCCC hiện hành. Một số yêu cầu kỹ thuật quan trọng gồm:
- Cường độ phun tối thiểu khoảng 1 lít/giây cho mỗi mét chiều dài màn nước.
- Khoảng cách bố trí đầu phun được xác định theo kích thước và phạm vi bảo vệ của lỗ mở hoặc khu vực cần ngăn cháy.
- Đầu phun Drencher lắp cách trần tối thiểu 0,4 m để đảm bảo phân bố nước đều.
- Mỗi cụm thiết bị trong hệ thống chữa cháy Drencher nên có van điều khiển riêng, tuy nhiên có thể sử dụng một van chung cho nhiều màn nước nếu đáp ứng yêu cầu thiết kế.
Tiêu chuẩn kỹ thuật khi thi công hệ thống chữa cháy Drencher
Quá trình thi công hệ thống chữa cháy Drencher cần đảm bảo đường ống có kích thước phù hợp, nguồn cấp nước ổn định và áp lực đủ để toàn bộ đầu phun hoạt động đồng thời. Bên cạnh đó, van điều khiển, đầu phun và hệ thống thoát nước phải được bố trí đúng vị trí thiết kế, thuận tiện cho việc vận hành, kiểm tra và bảo trì, đồng thời không ảnh hưởng đến hiệu quả ngăn cháy lan của màn nước.
Tính Toán Thủy Lực “Ẩn” Và Vị Trí Đầu Phun
Nhiều kỹ sư mới chỉ nhìn bảng TCVN 7336 (cường độ 1 l/s/m màn nước) nhưng bỏ qua các tiêu chí như điểm thuỷ lực, áp suất, vị trí đầu phun
Điểm thủy lực bất lợi nhất (most remote point) thường ở góc khu vực hoặc đầu nhánh xa. Nếu không mô phỏng chính xác bằng phần mềm (Pipe Flow Expert hoặc tương đương), áp suất cuối cùng có thể thấp hơn 30-40%, màng nước không liên tục.
Với sàn công tác hoặc hộp thông gió >0.75m, bắt buộc bổ sung đầu drencher bên dưới – nhiều đơn vị bỏ sót dẫn đến cháy lan qua khe hở.
Giải pháp từ PCCC Ngày Đêm mà ít người biết và chia sẻ đó là khi kết hợp EIFS (hệ thống cách nhiệt ngoài) với hệ thống chữa cháy drencher, cần giảm lưu lượng khi nước thấp nhưng vẫn duy trì làm mát (thí nghiệm cho thấy nhiệt độ chỉ tăng nhẹ ~250°C nhờ nước chảy trên bề mặt).
Kích Hoạt Thủ Công Và Độ Tin Cậy Trong Tình Huống Thực
Hệ thống chữa cháy drencher trên tàu hoặc nhà xưởng lớn thường cho phép kích hoạt thủ công khi detector hỏng. Nhưng độ trễ có thể làm giảm hiệu quả (theo nghiên cứu IMO).
Mẹo của chuyên gia PCCC Ngày Đêm chia sẻ: Lắp dual detection (nhiệt + flame) và có nút manual ở vị trí an toàn, dễ tiếp cận. Đồng thời, training nhân viên vận hành – nhiều vụ cháy lan vì nhân viên không biết cách manual override van deluge.
Bảo trì hệ thống chữa cháy Drencher
Bảo trì hệ thống chữa cháy Drencher là quá trình kiểm tra, vệ sinh, thử nghiệm và khắc phục các hư hỏng của toàn bộ hệ thống nhằm đảm bảo thiết bị luôn sẵn sàng hoạt động khi xảy ra cháy. Việc bảo trì PCCC định kỳ giúp phát hiện sớm các lỗi như đầu phun bị tắc, van không mở, đường ống rò rỉ hoặc bơm chữa cháy hoạt động không ổn định, từ đó giảm thiểu nguy cơ hệ thống không vận hành trong tình huống khẩn cấp.
Kiểm tra hệ thống cấp nước Drencher
Hệ thống cấp nước là nguồn cung cấp nước trực tiếp cho Drencher nên cần được kiểm tra thường xuyên để đảm bảo luôn sẵn sàng hoạt động. Kỹ thuật viên tiến hành kiểm tra bơm chữa cháy chính, bơm dự phòng, bơm bù áp, đồng thời đo áp suất hệ thống, đánh giá tình trạng đồng hồ áp lực và công tắc áp suất nhằm phát hiện kịp thời các dấu hiệu bất thường có thể ảnh hưởng đến khả năng phun nước khi xảy ra cháy.
Kiểm tra hệ thống kích hoạt Drencher
Tiến hành thử nghiệm tín hiệu từ hệ thống báo cháy đến van Drencher để xác nhận khả năng kích hoạt tự động hoạt động chính xác. Đồng thời kiểm tra chế độ kích hoạt bằng tay, đánh giá thời gian phản hồi của hệ thống và đảm bảo toàn bộ quá trình vận hành đáp ứng đúng yêu cầu thiết kế cũng như tiêu chuẩn an toàn phòng cháy chữa cháy.
Chạy thử toàn bộ hệ thống chữa cháy màng ngăn Drencher
Sau khi hoàn tất các bước kiểm tra, cần thực hiện chạy thử hệ thống bằng cách phun nước tại khu vực thử nghiệm theo đúng quy trình an toàn. Quá trình này giúp đánh giá lưu lượng, áp lực nước và khả năng tạo màn nước của các đầu phun Drencher. Toàn bộ kết quả kiểm tra cần được ghi nhận trong biên bản bảo trì, đồng thời đề xuất phương án sửa chữa hoặc thay thế thiết bị nếu phát hiện các hư hỏng, sự cố trong quá trình vận hành.
Lưu ý cần biết trước khi bảo dưỡng, bảo trì hệ thống chữa cháy Drencher
Test định kỳ với nước biển làm tăng rỉ sét → Khuyến nghị flush bằng nước ngọt sau mỗi test lớn. Nozzle tắc do cặn xây dựng (gravel, mảnh kim loại, nhựa) từ giai đoạn thi công là nguyên nhân phổ biến gây fail test.
Hầu hết mọi người nghĩ drencher chỉ có vấn đề khi kích hoạt. Thực tế, ăn mòn ống dẫn là nỗi ám ảnh lớn nhất, đặc biệt ở hệ thống sử dụng nước biển hoặc nước ngọt có độ oxy cao.
Ống thép mạ kẽm (galvanized steel) phổ biến nhưng sau 15-20 năm sẽ xuất hiện rỉ sét nghiêm trọng. Mảnh vụn gỉ + cặn xây dựng (từ giai đoạn lắp đặt) dễ gây tắc nozzle khi test hoặc kích hoạt thật.
