Trong một hệ thống chữa cháy tự động, đầu phun sprinkler là bộ phận trực tiếp đưa nước đến khu vực xảy ra cháy. Thiết bị tưởng đơn giản nhưng lại có nhiều yêu cầu về nhiệt độ kích hoạt, hướng phun và vị trí lắp đặt. Vậy đầu phun chữa cháy là gì và cần lưu ý gì khi lựa chọn? PCCC Ngày Đêm sẽ phân tích chi tiết trong bài viết dưới đây.

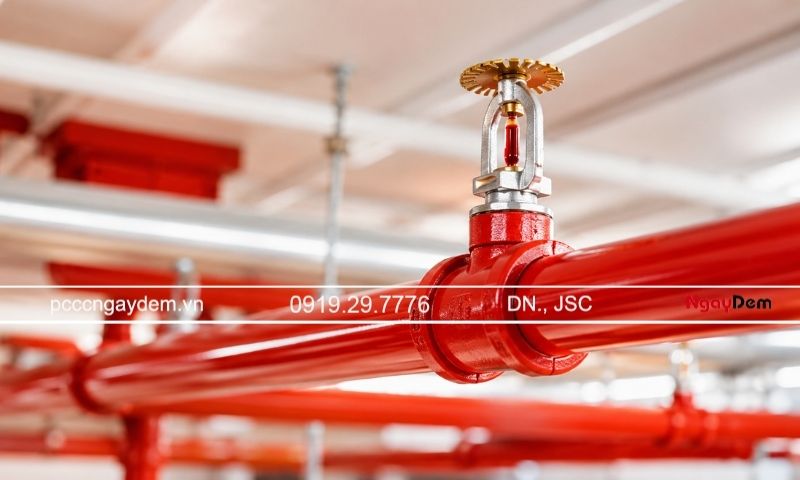

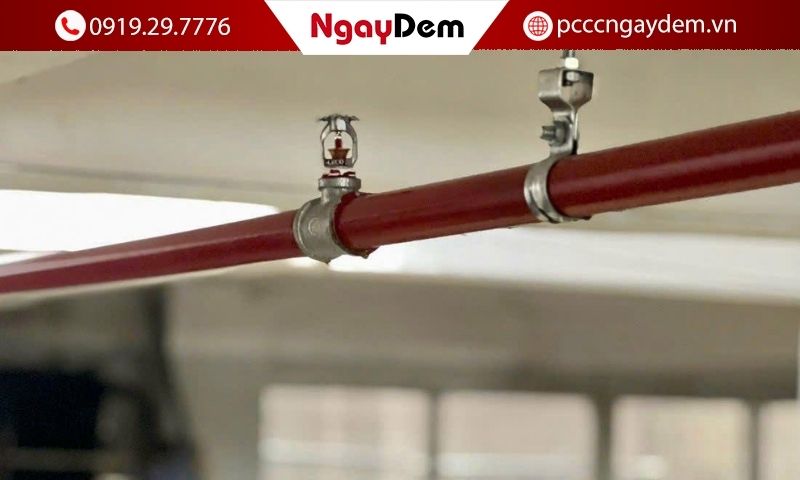

Đầu phun chữa cháy sprinkler là gì?
Đầu phun chữa cháy sprinkler là thiết bị đầu cuối của hệ thống chữa cháy tự động bằng nước. Thiết bị được lắp trực tiếp trên đường ống và có nhiệm vụ phun nước xuống khu vực bảo vệ khi phát hiện nhiệt độ tăng đến mức kích hoạt. Đây là bộ phận trực tiếp đưa nước đến vùng cháy, giúp làm mát và hạn chế đám cháy phát triển, lan rộng.
Điểm đặc trưng của sprinkler là khả năng kích hoạt tự động theo nhiệt độ môi trường xung quanh. Mỗi đầu phun hoạt động độc lập tại vị trí được lắp đặt, thay vì toàn bộ đầu phun trong công trình phải mở cùng lúc. Vì vậy, việc lựa chọn đúng loại đầu phun và bố trí đúng vị trí có ảnh hưởng trực tiếp đến khả năng kiểm soát đám cháy của hệ thống.
Trên thực tế, đầu phun được sử dụng tại nhiều công trình như nhà xưởng, kho hàng, văn phòng, chung cư, trung tâm thương mại và khách sạn. Tùy đặc điểm từng khu vực, đầu phun có thể được lựa chọn theo hướng phun, nhiệt độ kích hoạt và yêu cầu thiết kế riêng.
Cấu tạo và nguyên lý hoạt động của đầu phun chữa cháy
Đầu phun sprinkler có cấu tạo không quá phức tạp nhưng mỗi bộ phận đều đảm nhận một chức năng riêng. Sự kết hợp giữa cơ cấu cảm biến nhiệt và bộ phận phân phối nước giúp thiết bị có thể tự động phản ứng khi xảy ra cháy.
Để hiểu rõ hơn đầu phun chữa cháy tự động hoạt động như thế nào, cần xem xét hai yếu tố chính là cấu tạo thiết bị và nguyên lý kích hoạt. Đây cũng là cơ sở để lựa chọn, lắp đặt và kiểm tra đầu phun đúng yêu cầu.

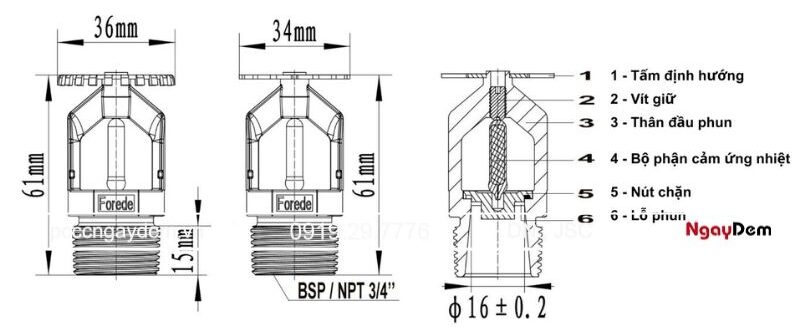

Cấu tạo của đầu phun chữa cháy tự động
Đầu phun chữa cháy tự động có cấu tạo gồm nhiều bộ phận nhỏ liên kết với nhau để giữ kín đường nước và kích hoạt khi nhiệt độ tăng cao. Tùy từng model và nhà sản xuất, thiết kế có thể khác nhau nhưng về cơ bản thường gồm các bộ phận sau:
- Tấm định hướng: Được bố trí phía dưới đầu phun, có nhiệm vụ phân tán dòng nước thành các tia nhỏ theo phạm vi và hình dạng thiết kế, giúp nước bao phủ khu vực cháy hiệu quả.
- Vít giữ: Có tác dụng cố định các bộ phận của đầu phun đúng vị trí, đảm bảo kết cấu ổn định trong quá trình lắp đặt và vận hành.
- Thân đầu phun: Là bộ phận kết cấu chính, thường được chế tạo từ vật liệu có khả năng chịu áp lực và nhiệt. Thân đầu phun kết nối với đường ống và giữ các chi tiết bên trong.
- Bộ phận cảm ứng nhiệt: Là chi tiết quan trọng giúp đầu phun phát hiện sự gia tăng nhiệt độ. Khi nhiệt độ môi trường đạt đến ngưỡng kích hoạt được thiết kế, bộ phận này tác động để mở đầu phun.
- Nút chặn: Có nhiệm vụ bịt kín lỗ thoát nước khi đầu phun chưa kích hoạt, giúp duy trì áp lực nước trong đường ống và ngăn nước thoát ra ngoài.
- Lỗ phun: Là vị trí nước thoát ra sau khi đầu phun hoạt động. Kích thước và thiết kế lỗ phun ảnh hưởng đến lưu lượng, áp lực và phạm vi phân phối nước chữa cháy.
Cấu tạo cụ thể có thể thay đổi tùy loại sprinkler như hướng xuống, hướng lên, hướng ngang hoặc đầu phun âm trần. Vì vậy, khi thay thế hoặc lựa chọn thiết bị, cần đối chiếu đúng model và thông số kỹ thuật trong catalog của nhà sản xuất.

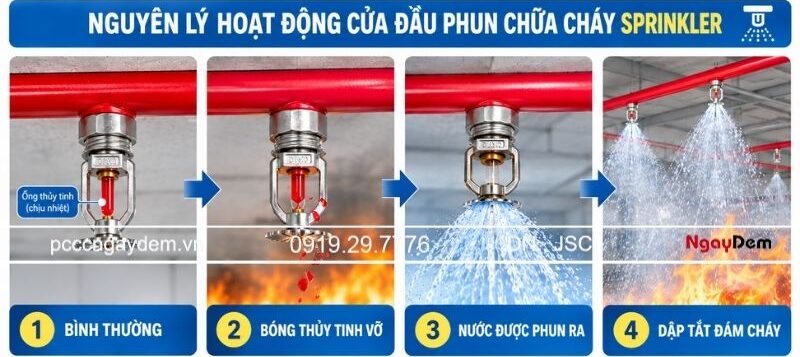

Nguyên lý hoạt động của sprinkler
Sprinkler hoạt động tự động dựa trên sự thay đổi nhiệt độ tại khu vực được bảo vệ. Khi chưa xảy ra cháy, đầu phun ở trạng thái đóng và giữ nước trong đường ống, sẵn sàng kích hoạt khi nhiệt độ tăng đến ngưỡng quy định.
Khi có cháy, đầu phun chữa cháy sẽ bắt đầu hoạt động theo nguyên lý như sau:
- Nhiệt độ tăng: Hơi nóng từ đám cháy bốc lên và làm nóng đầu phun.
- Đầu phun mở: Khi nhiệt độ đạt mức quy định, bộ phận cảm nhận nhiệt sẽ tác động và mở đầu phun.
- Nước thoát ra: Nước trong đường ống được đẩy qua đầu phun.
- Nước được tỏa xuống: Tấm tán nước chia dòng nước thành nhiều tia nhỏ và phun xuống khu vực cháy.
- Giảm cháy lan: Nước giúp làm mát và hạn chế ngọn lửa lan sang khu vực xung quanh.
Các đầu phun sprinkler thường không mở đồng loạt khi xảy ra cháy. Chỉ những đầu phun chịu nhiệt đến ngưỡng kích hoạt mới hoạt động, nhờ đó nước được tập trung vào khu vực đang có cháy.

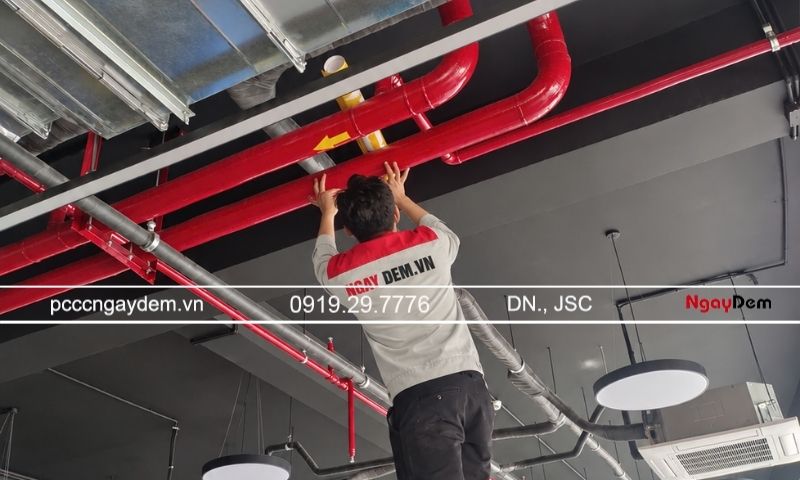

Đầu phun nằm ở đâu trong hệ thống chữa cháy tự động?
Đầu phun sprinkler được lắp ở vị trí cuối của hệ thống đường ống chữa cháy. Đây là nơi nước từ bơm và đường ống được đưa đến để phun trực tiếp xuống khu vực cần bảo vệ khi có cháy.
Tùy thiết kế công trình, đầu phun có thể được lắp trên trần, dưới trần giả, trên tường hoặc trong khu vực giá kệ của kho hàng. Vị trí và số lượng đầu phun không bố trí tùy ý mà phải dựa trên diện tích bảo vệ, chiều cao công trình, đặc điểm khu vực và yêu cầu của hồ sơ thiết kế PCCC.
Trong một hệ thống hoàn chỉnh, đầu phun kết nối với nhiều bộ phận khác như nguồn nước, máy bơm chữa cháy, van và đường ống. Khi đầu phun hoạt động, nước từ nguồn cấp được đẩy qua đường ống đến đúng vị trí và phun xuống khu vực xảy ra cháy. Vì vậy, đầu phun tuy nằm ở cuối hệ thống nhưng lại là bộ phận trực tiếp đưa nước đến đám cháy.

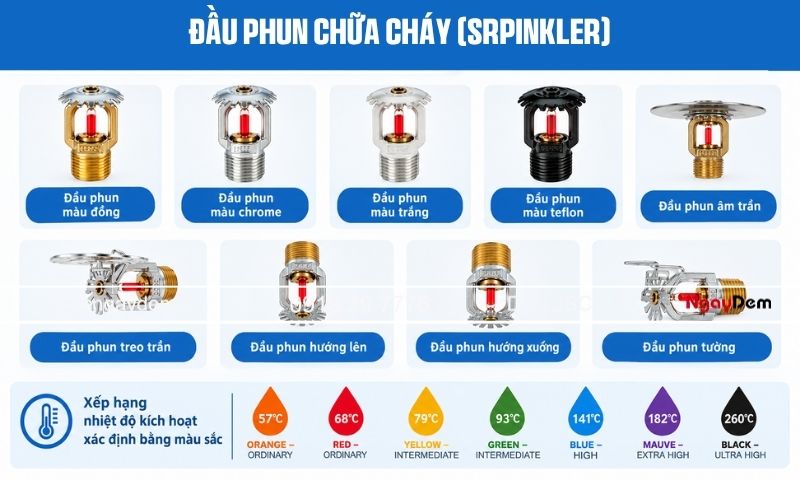

Cách phân loại các đầu phun chữa cháy sprinkler trên thị trường
Trên thị trường hiện có nhiều loại đầu phun sprinkler với thiết kế và cách lắp đặt khác nhau. Việc phân loại giúp người dùng dễ lựa chọn thiết bị phù hợp với vị trí lắp đặt và yêu cầu của từng công trình.
Các loại đầu phun chữa cháy thường được phân biệt dựa trên hướng phun, kiểu dáng bên ngoài và mức nhiệt độ kích hoạt. Mỗi nhóm có đặc điểm riêng và cần được lựa chọn theo đúng hồ sơ thiết kế PCCC.

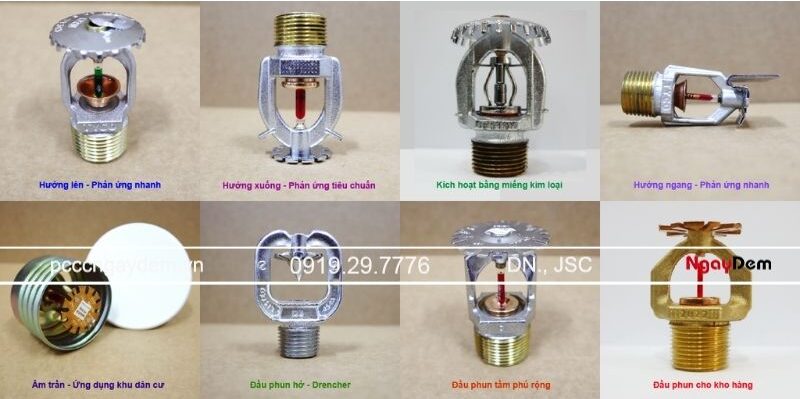

Phân loại theo hướng phun và lắp đặt
Đây là cách phân loại phổ biến nhất, dựa vào vị trí và hướng nước được phun ra khi đầu phun hoạt động. Một số loại thường gặp gồm:
- Đầu phun hướng xuống: Được lắp dưới trần, nước phun từ trên xuống và bao phủ khu vực bên dưới. Đây là loại được sử dụng khá phổ biến trong nhà xưởng, văn phòng, cửa hàng và nhiều công trình khác.
- Đầu phun hướng lên: Thường được lắp ở phía trên đường ống, nước phun lên rồi tỏa xuống khu vực cần bảo vệ. Loại này phù hợp với một số vị trí mà việc lắp đầu phun hướng xuống không thuận tiện.
- Đầu phun ngang: Được lắp trên tường và phun nước theo hướng ngang, sau đó nước tỏa ra khu vực cần bảo vệ. Loại này thường được sử dụng ở những nơi không phù hợp để lắp đầu phun trên trần.
Phân loại theo thiết kế thẩm mỹ
Nếu yêu cầu về thẩm mỹ được đặt cao, đầu phun có thể được lựa chọn theo thiết kế bên ngoài. Hai dạng thường gặp là đầu phun lộ ra ngoài và đầu phun được che kín một phần.
- Đầu phun lộ: Toàn bộ đầu phun được nhìn thấy sau khi lắp đặt. Loại này dễ quan sát và thuận tiện cho việc kiểm tra, bảo trì.
- Đầu phun âm hoặc có nắp che: Một phần đầu phun được đặt phía trong trần và có nắp che bên ngoài. Thiết kế này giúp hệ thống gọn hơn và phù hợp với văn phòng, khách sạn, trung tâm thương mại hoặc những công trình yêu cầu cao về thẩm mỹ.
Phân loại theo độ nhạy nhiệt
Dựa vào tốc độ phản ứng khi nhiệt độ tăng, đầu phun sprinkler thường được chia thành loại phản ứng nhanh và loại phản ứng tiêu chuẩn. Hai loại này khác nhau chủ yếu ở thời gian phản ứng với nhiệt từ đám cháy.
- Đầu phun phản ứng nhanh: Có khả năng nhận biết nhiệt và kích hoạt trong thời gian ngắn hơn. Loại này thường được sử dụng tại các khu vực cần phát hiện và kiểm soát đám cháy sớm, tùy theo yêu cầu của thiết kế.
- Đầu phun phản ứng tiêu chuẩn: Có thời gian phản ứng phù hợp với các yêu cầu bảo vệ thông thường. Đây là loại được sử dụng phổ biến trong nhiều hệ thống sprinkler tại nhà xưởng, kho, văn phòng và các công trình dân dụng.
Tiêu chuẩn và chứng nhận của đầu phun sprinkler
Đầu phun sprinkler là thiết bị trực tiếp kiểm soát đám cháy nên cần đáp ứng các yêu cầu về chất lượng, độ bền và khả năng hoạt động ổn định. Khi lựa chọn thiết bị, không nên chỉ dựa vào thương hiệu hoặc giá bán mà cần kiểm tra tiêu chuẩn và chứng nhận đi kèm.
Một số tiêu chuẩn và chứng nhận thường gặp gồm:
- TCVN 7336: Tiêu chuẩn Việt Nam về thiết kế và lắp đặt hệ thống chữa cháy tự động bằng nước và bọt. Đây là một trong những tiêu chuẩn quan trọng khi triển khai hệ thống sprinkler tại Việt Nam.
- NFPA 13: Tiêu chuẩn của Hiệp hội Phòng cháy chữa cháy Quốc gia Hoa Kỳ, tập trung vào yêu cầu thiết kế và lắp đặt hệ thống sprinkler.
- UL: Chứng nhận được sử dụng để đánh giá chất lượng, độ an toàn và khả năng hoạt động của thiết bị chữa cháy.
- FM: Chứng nhận đánh giá khả năng hoạt động và độ tin cậy của thiết bị trong các điều kiện sử dụng cụ thể.
Khi mua đầu phun, nên kiểm tra model, thông số kỹ thuật, tiêu chuẩn áp dụng và chứng nhận của sản phẩm trên catalog hoặc tài liệu do nhà sản xuất cung cấp. Quan trọng nhất, loại đầu phun được lựa chọn phải phù hợp với hồ sơ thiết kế, điều kiện sử dụng và yêu cầu nghiệm thu của công trình.

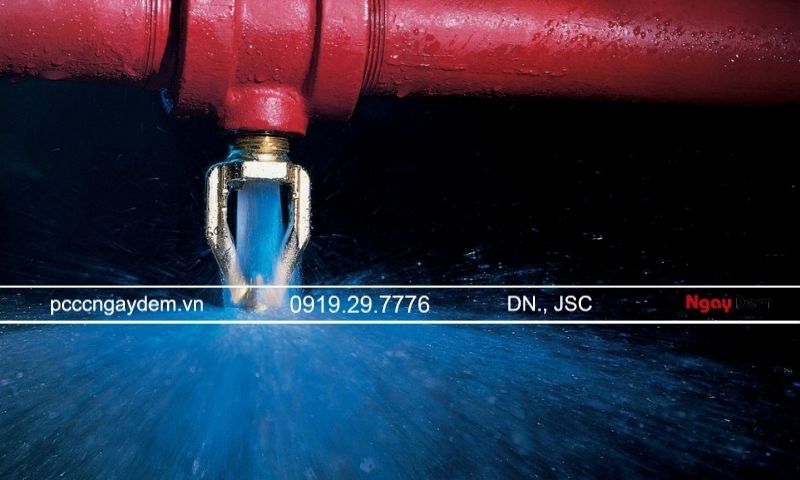

Thông số kỹ thuật cần biết khi đọc catalog đầu phun
Catalog giúp xác định đầu phun có phù hợp với hệ thống và vị trí lắp đặt hay không. Khi xem catalog, không cần hiểu toàn bộ thông tin kỹ thuật mà nên tập trung vào một số thông số quan trọng sau:
- Loại đầu phun: Cho biết đầu phun hướng xuống, hướng lên, phun ngang, âm trần hoặc loại khác.
- Nhiệt độ kích hoạt: Là mức nhiệt mà đầu phun bắt đầu hoạt động. Thông số này cần phù hợp với nhiệt độ bình thường tại khu vực lắp đặt.
- Độ nhạy nhiệt: Thường gồm loại phản ứng nhanh và phản ứng tiêu chuẩn. Thông số này cho biết tốc độ đầu phun phản ứng khi nhiệt độ tăng.
- Hệ số K: Cho biết khả năng cấp nước của đầu phun. Hệ số K càng phù hợp thì lượng nước phun ra càng đáp ứng đúng yêu cầu thiết kế.
- Áp lực làm việc: Cho biết mức áp lực nước mà đầu phun có thể hoạt động an toàn.
- Kích thước đầu nối: Thường thể hiện kích thước ren kết nối với đường ống. Thông số này cần tương thích với hệ thống đường ống thực tế.
- Diện tích và khoảng cách bảo vệ: Cho biết phạm vi mà đầu phun có thể bảo vệ theo điều kiện thiết kế. Đây là cơ sở để xác định số lượng và vị trí lắp đặt.
Khi lựa chọn đầu phun, cần đối chiếu các thông số trên với hồ sơ thiết kế PCCC và điều kiện thực tế của công trình. Không nên chỉ chọn theo kích thước hoặc giá thành, vì một đầu phun phù hợp phải đồng thời đáp ứng yêu cầu về loại, nhiệt độ, lưu lượng và vị trí lắp đặt.

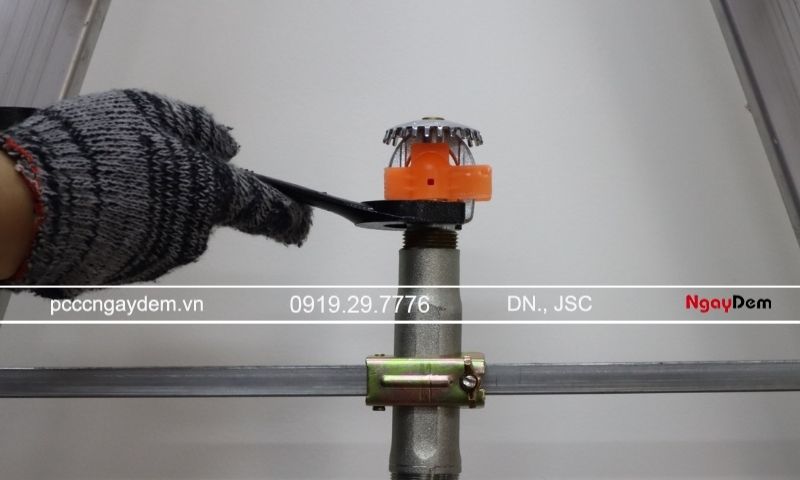

Khoảng cách và vị trí lắp đặt đầu phun sprinkler
Khoảng cách giữa các đầu phun sprinkler không có một con số cố định cho mọi công trình. Việc bố trí phải dựa trên loại đầu phun, chiều cao trần, diện tích cần bảo vệ, đặc điểm đám cháy và yêu cầu trong hồ sơ thiết kế PCCC.
Thông thường, đầu phun được bố trí sao cho vùng phun của các đầu có thể bao phủ đầy đủ khu vực cần bảo vệ. Khoảng cách giữa các đầu phun và khoảng cách từ đầu phun đến tường cần được tính toán theo tiêu chuẩn áp dụng và điều kiện thực tế của từng khu vực.
Về vị trí, đầu phun thường được lắp trên trần hoặc dưới trần giả đối với các khu vực thông thường. Với những vị trí đặc thù như kho hàng, khu vực có giá kệ cao hoặc không gian bị che chắn, cách bố trí có thể khác để đảm bảo nước tiếp cận được khu vực cháy. Vì vậy, không nên tự ý thay đổi vị trí hoặc khoảng cách đầu phun sau khi hệ thống đã được thiết kế và nghiệm thu.

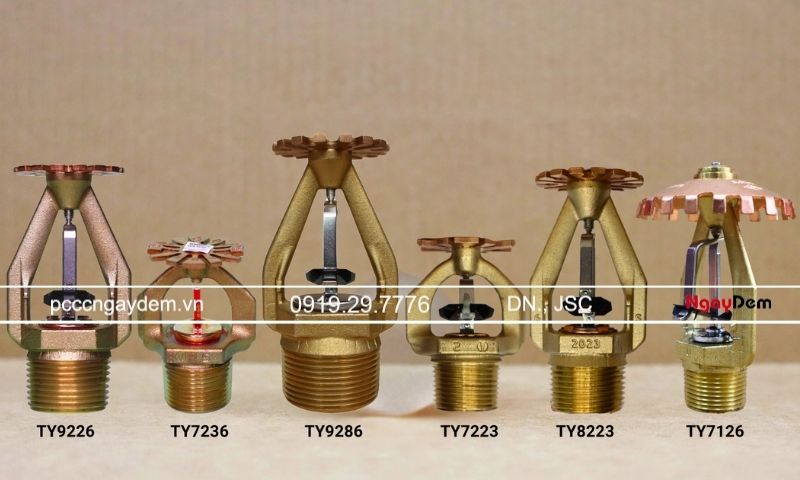

Đầu phun sprinkler hiệu quả với đám cháy nào và giới hạn ở đâu?
Đầu phun sprinkler phát huy hiệu quả tốt với các đám cháy thông thường có sự xuất hiện của nhiệt và có thể kiểm soát bằng nước. Khi nhiệt độ tại khu vực cháy tăng đến ngưỡng kích hoạt, đầu phun sẽ mở và phun nước trực tiếp xuống vùng cháy, giúp làm mát và hạn chế ngọn lửa lan rộng.
Tuy nhiên, sprinkler không phải là giải pháp phù hợp cho mọi loại đám cháy. Hệ thống có thể bị hạn chế khi đám cháy liên quan đến chất lỏng dễ cháy, khí cháy, thiết bị điện hoặc những vật liệu phản ứng không phù hợp với nước. Với các khu vực có nguy cơ cháy đặc thù, cần lựa chọn hệ thống chữa cháy chuyên dụng hoặc kết hợp thêm giải pháp khác theo tính chất nguy hiểm của công trình.
Ngoài ra, hiệu quả của đầu phun còn phụ thuộc vào vị trí lắp đặt, khả năng cấp nước và việc bảo trì hệ thống PCCC. Nếu đầu phun bị che chắn, lắp sai hướng, nguồn nước không đủ hoặc thiết bị bị hư hỏng, khả năng kiểm soát đám cháy sẽ bị ảnh hưởng. Vì vậy, sprinkler cần được thiết kế và lắp đặt đồng bộ với toàn bộ hệ thống PCCC thay vì chỉ xem xét riêng từng đầu phun.
Lỗi thường gặp khi kiểm tra, bảo trì đầu phun chữa cháy ngoài thực tế
Trong quá trình kiểm tra và bảo trì hệ thống sprinkler, đầu phun thường gặp một số vấn đề do môi trường, quá trình thi công hoặc sử dụng công trình. Những lỗi này có thể làm giảm khả năng cảm nhận nhiệt hoặc ảnh hưởng đến hướng và phạm vi phun nước khi xảy ra cháy.
Việc kiểm tra cần được thực hiện định kỳ để phát hiện sớm các dấu hiệu bất thường. Đặc biệt, không nên tự ý sơn lại, tháo đầu phun hoặc thay đổi vị trí nếu chưa xác định rõ nguyên nhân và yêu cầu kỹ thuật.
Bị sơn phủ hoặc bám bụi, dầu mỡ
Đầu phun bị phủ sơn, bụi hoặc dầu mỡ có thể ảnh hưởng đến khả năng cảm nhận nhiệt và quá trình phun nước. Tình trạng này thường xuất hiện tại nhà xưởng, khu vực sản xuất hoặc những nơi có nhiều bụi và hơi dầu.
Khi phát hiện đầu phun bị bám bẩn, cần đánh giá mức độ ảnh hưởng để vệ sinh hoặc thay thế theo yêu cầu kỹ thuật. Không nên cạo, chà mạnh hoặc dùng hóa chất tùy ý vì có thể làm hỏng bộ phận cảm biến nhiệt.
Còn nắp chụp bảo vệ sau thi công
Một số đầu phun có nắp hoặc bộ phận bảo vệ trong quá trình vận chuyển và thi công. Nếu nắp này vẫn còn sau khi hoàn thành lắp đặt, nó có thể cản trở quá trình phun nước hoặc ảnh hưởng đến khả năng hoạt động của đầu phun.
Do đó, cần kiểm tra toàn bộ đầu phun sau thi công hệ thống PCCC và tháo bộ phận bảo vệ theo hướng dẫn của nhà sản xuất. Với đầu phun có thiết kế đặc biệt, việc xử lý cần thực hiện đúng yêu cầu của từng model.
Có tình trạng bị ăn mòn, rò rỉ ở ren
Đầu phun lắp trong môi trường ẩm, có hóa chất hoặc điều kiện ăn mòn có thể xuất hiện tình trạng oxy hóa và xuống cấp. Phần ren kết nối với đường ống cũng cần được kiểm tra để phát hiện dấu hiệu rò rỉ nước hoặc hư hỏng.
Nếu phát hiện rò rỉ, cần xác định nguyên nhân trước khi xử lý. Không nên tự ý siết quá chặt hoặc dùng biện pháp sửa chữa không phù hợp vì có thể làm hỏng đầu phun và mối nối.
Sai ngưỡng nhiệt hoặc sai hướng so với hồ sơ thiết kế
Mỗi đầu phun được lựa chọn theo điều kiện nhiệt độ và yêu cầu bảo vệ của từng khu vực. Việc thay nhầm đầu phun có ngưỡng nhiệt khác hoặc sử dụng sai loại phản ứng có thể ảnh hưởng đến thời điểm kích hoạt khi xảy ra cháy.
Bên cạnh đó, hướng lắp đặt cũng cần đúng với thiết kế. Khi kiểm tra, cần đối chiếu loại đầu phun, hướng phun và vị trí thực tế với hồ sơ PCCC. Nếu phát hiện sai khác, nên xử lý theo đúng thiết kế được phê duyệt thay vì tự ý điều chỉnh.

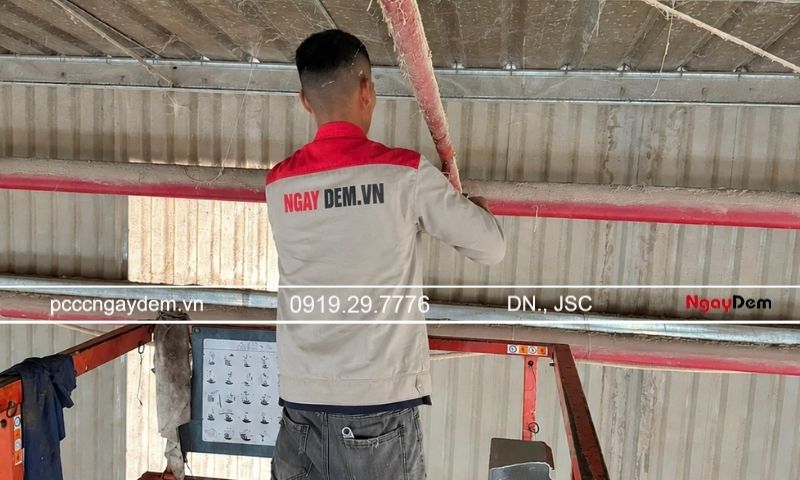

PCCC Ngày Đêm – Lắp đặt, bảo trì hệ thống chữa cháy Sprinkler trọn gói
PCCC Ngày Đêm cung cấp dịch vụ lắp đặt, bảo trì hệ thống chữa cháy Sprinkler trọn gói, từ khảo sát hiện trạng, tư vấn giải pháp đến thi công, kiểm tra và bảo dưỡng. Với 17+ năm kinh nghiệm trong lĩnh vực PCCC, hơn 10.000 dự án đã hoàn thiện và đội ngũ hơn 100 kỹ sư, đơn vị có năng lực triển khai hệ thống cho nhiều loại công trình.
Với dịch vụ trọn gói, khách hàng có thể lựa chọn các hạng mục như lắp đặt đầu phun Sprinkler, đường ống chữa cháy, van báo động, hệ thống bơm PCCC, tủ điều khiển và các thiết bị liên quan. Sau khi hoàn thiện, hệ thống được kiểm tra khả năng vận hành, áp lực và độ kín trước khi bàn giao.
Bên cạnh lắp đặt mới, PCCC Ngày Đêm còn nhận kiểm tra, bảo dưỡng và sửa chữa hệ thống Sprinkler định kỳ. Kỹ thuật viên sẽ kiểm tra đầu phun, đường ống, van, bơm và các thiết bị liên quan để phát hiện sớm tình trạng tắc nghẽn, rò rỉ, ăn mòn hoặc suy giảm khả năng hoạt động.
Các câu hỏi thường gặp về đầu phun chữa cháy sprinkler
Đầu phun sprinkler có cần điện để hoạt động không?
Không. Đầu phun sprinkler hoạt động chủ yếu bằng cơ chế cảm biến nhiệt nên không cần nguồn điện trực tiếp để kích hoạt. Khi nhiệt độ tại khu vực cháy đạt ngưỡng, đầu phun sẽ tự động mở và phun nước.
Đầu phun đã mở có dùng lại được không?
Thông thường là không. Sau khi đã kích hoạt, đầu phun cần được thay bằng đầu phun mới có cùng chủng loại, thông số kỹ thuật và nhiệt độ kích hoạt phù hợp với thiết kế.
Bao lâu phải kiểm tra, thay đầu phun?
Đầu phun cần được kiểm tra định kỳ để phát hiện các dấu hiệu như bám bụi, sơn phủ, ăn mòn, rò rỉ hoặc hư hỏng. Thời điểm thay phụ thuộc vào tình trạng thực tế, môi trường lắp đặt, yêu cầu của tiêu chuẩn áp dụng và hướng dẫn của nhà sản xuất.
