Cấu tạo bình tích áp và vai trò trong hệ thống PCCC
Trong các hệ thống cấp nước, bơm tăng áp, hệ thống PCCC hay dây chuyền công nghiệp, bình tích áp là thiết bị đóng vai trò quan trọng trong việc duy trì áp suất ổn định và bảo vệ hệ thống vận hành hiệu quả. Hiểu rõ cấu tạo bình tích áp sẽ giúp người dùng lựa chọn đúng sản phẩm, sử dụng hiệu quả và kéo dài tuổi thọ thiết bị.
Bài viết dưới đây của PCCC Ngày Đêm sẽ giúp bạn tìm hiểu chi tiết về cấu tạo bình tích áp, nguyên lý hoạt động, công dụng cũng như những lưu ý khi lựa chọn và lắp đặt.
Bình tích áp là gì?
Bình tích áp là thiết bị dùng để tích trữ năng lượng dưới dạng áp suất, giúp duy trì áp lực ổn định trong hệ thống đường ống. Thiết bị thường được sử dụng kết hợp với máy bơm nhằm hạn chế hiện tượng đóng ngắt liên tục, giảm va đập thủy lực và kéo dài tuổi thọ cho hệ thống.
Nhờ thiết kế đặc biệt, cấu tạo bình tích áp cho phép lưu trữ một lượng nước nhất định dưới áp suất khí nén. Khi nhu cầu sử dụng tăng lên, bình sẽ tự động cấp nước và duy trì áp lực ổn định cho hệ thống.

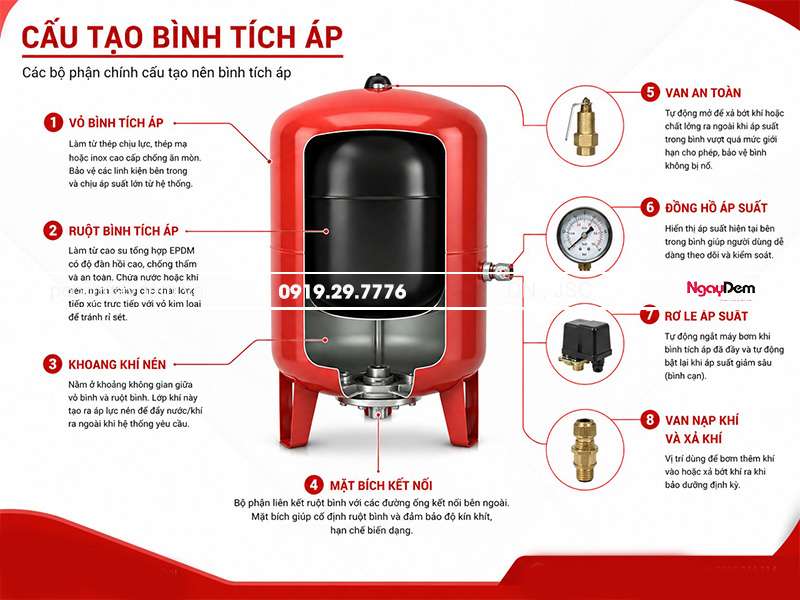

Cấu tạo bình tích áp
Cấu tạo bình tích áp gồm nhiều bộ phận phối hợp với nhau để thực hiện chức năng tích trữ và điều hòa áp suất. Mặc dù có nhiều mẫu mã và dung tích khác nhau nhưng hầu hết các sản phẩm đều có cấu tạo cơ bản gồm vỏ bình, ruột bình, van khí và các cổng kết nối.
Vỏ bình tích áp
Vỏ bình được chế tạo từ thép chịu áp lực cao hoặc inox chống ăn mòn, giúp bảo vệ các bộ phận bên trong khỏi tác động của môi trường. Đây là thành phần chịu lực chính, đảm bảo bình hoạt động an toàn dưới áp suất lớn trong thời gian dài.
Ruột bình tích áp
Ruột bình thường được làm từ cao su EPDM hoặc Butyl có độ đàn hồi cao và khả năng chịu áp lực tốt. Bộ phận này có nhiệm vụ chứa nước, đồng thời tạo lớp ngăn cách giữa nước và thành bình nhằm hạn chế hiện tượng oxy hóa, ăn mòn.
Khoang khí nén
Khoang khí được bố trí giữa vỏ bình và ruột bình, đóng vai trò tích trữ năng lượng áp suất. Khi nước được bơm vào bình, lớp khí này sẽ bị nén lại và tạo lực đẩy để cấp nước cho hệ thống khi cần thiết.
Mặt bích kết nối
Mặt bích là bộ phận liên kết giữa ruột bình và hệ thống đường ống. Thiết kế này giúp cố định các chi tiết bên trong, đồng thời đảm bảo độ kín và ổn định trong quá trình vận hành.
Van an toàn
Van an toàn có chức năng bảo vệ hệ thống khi áp suất trong bình tăng vượt ngưỡng cho phép. Khi đó, van sẽ tự động xả áp để giảm nguy cơ hư hỏng thiết bị và đảm bảo an toàn vận hành.
Đồng hồ áp suất
Trong cấu tạo bình tích áp, đồng hồ áp suất là bộ phận giúp theo dõi áp lực bên trong bình theo thời gian thực. Thông qua các chỉ số hiển thị, người vận hành có thể dễ dàng kiểm soát và điều chỉnh hệ thống phù hợp để đảm bảo hoạt động ổn định.
Rơ le áp suất
Thiết bị này giúp tự động điều khiển hoạt động của máy bơm. Khi áp suất giảm xuống mức cài đặt, máy bơm sẽ khởi động; ngược lại, khi áp suất đạt yêu cầu, máy bơm sẽ tự động ngắt.
Van nạp khí và xả khí
Đây là vị trí dùng để kiểm tra, bổ sung hoặc xả bớt lượng khí trong bình khi bảo dưỡng. Việc duy trì áp suất khí đúng tiêu chuẩn giúp bình tích áp hoạt động ổn định và kéo dài tuổi thọ thiết bị.
Nguyên lý hoạt động và công dụng của bình tích áp
Trong hệ thống chữa cháy, bình tích áp đóng vai trò duy trì áp lực nước ổn định và hỗ trợ máy bơm hoạt động hiệu quả. Đây cũng là một trong những hạng mục cần được kiểm tra định kỳ trong quá trình bảo dưỡng PCCC nhằm đảm bảo hệ thống luôn sẵn sàng vận hành khi xảy ra sự cố.
Nguyên lý hoạt động
Sau khi tìm hiểu cấu tạo bình tích áp, việc nắm rõ nguyên lý hoạt động sẽ giúp người dùng sử dụng thiết bị hiệu quả hơn.
Khi máy bơm hoạt động, nước sẽ được đưa vào bên trong ruột bình. Lúc này, khí nén trong khoang chứa bị nén lại và tạo ra áp suất. Khi áp suất đạt đến ngưỡng cài đặt, máy bơm sẽ tự động dừng.
Khi người dùng mở van sử dụng nước, áp lực khí nén bên trong sẽ đẩy nước từ ruột bình ra ngoài. Nhờ nguyên lý này, cấu tạo bình tích áp giúp duy trì áp suất ổn định và giảm số lần khởi động của máy bơm.
Tác dụng bình tích áp
Nhờ thiết kế đặc biệt của cấu tạo bình tích áp máy bơm nước, thiết bị mang lại nhiều lợi ích trong quá trình vận hành hệ thống.
Duy trì áp suất ổn định; Bình tích áp giúp cân bằng áp lực nước trong đường ống, hạn chế hiện tượng áp suất tăng giảm đột ngột.
Giảm số lần đóng ngắt máy bơm: Với cấu tạo bình tích áp có khả năng lưu trữ nước và năng lượng áp suất, máy bơm không phải hoạt động liên tục, từ đó tiết kiệm điện năng và tăng tuổi thọ thiết bị.
Hạn chế va đập thủy lực: Thiết bị giúp hấp thụ các dao động áp suất trong đường ống, giảm nguy cơ hư hỏng van, ống và các thiết bị liên quan.
Dự trữ nước tạm thời: Một lượng nước nhất định luôn được lưu trữ trong bình, giúp đáp ứng nhu cầu sử dụng tức thời khi hệ thống có biến động.

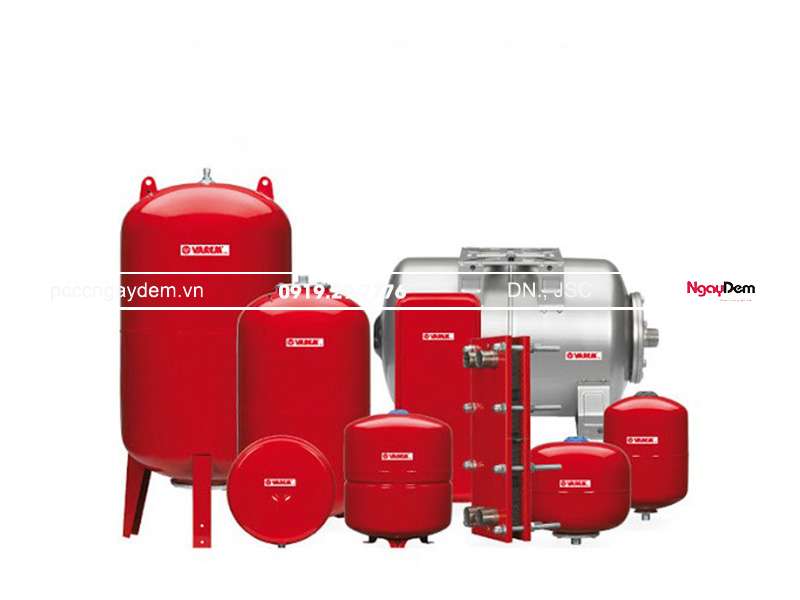

Các loại bình tích áp hiện nay trên thị trường
Dựa trên thiết kế và ứng dụng thực tế, bình tích áp được chia thành nhiều loại khác nhau.
Bình tích áp màng thay thế được: Đây là loại có ruột cao su có thể tháo rời và thay mới khi hư hỏng. Nhờ cấu tạo bình tích áp linh hoạt, chi phí bảo trì và sửa chữa được giảm đáng kể.
Bình tích áp màng cố định: Ruột bình được gắn cố định bên trong thân bình. Loại này có kết cấu đơn giản, giá thành hợp lý và được sử dụng khá phổ biến.
Bình tích áp đứng: Thiết kế dạng đứng giúp tiết kiệm diện tích lắp đặt, phù hợp với phòng kỹ thuật có không gian hạn chế.
Bình tích áp nằm ngang:Loại bình này thường được sử dụng trong các hệ thống công suất lớn và yêu cầu độ ổn định cao.
Sự cố bình tích áp thường gặp trong hệ thống cấp nước và PCCC
Mặc dù cấu tạo bình tích áp tương đối đơn giản nhưng trong quá trình vận hành vẫn có thể phát sinh một số sự cố.
Bình bị mất áp suất
Nguyên nhân thường do rò rỉ khí nén hoặc van nạp khí bị hỏng. Cần kiểm tra và bổ sung áp suất theo thông số kỹ thuật của nhà sản xuất.
Ruột bình bị rách
Đây là sự cố ảnh hưởng trực tiếp đến hiệu quả hoạt động của cấu tạo bình tích áp. Khi ruột bình hư hỏng, nước và khí nén sẽ không còn được tách biệt.
Bình bị ăn mòn
Nếu môi trường lắp đặt có độ ẩm cao hoặc hóa chất ăn mòn, vỏ bình có thể bị gỉ sét theo thời gian.
Máy bơm đóng ngắt liên tục
Nguyên nhân thường do bình tích áp không đủ dung tích hoặc áp suất khí nén không phù hợp với hệ thống.

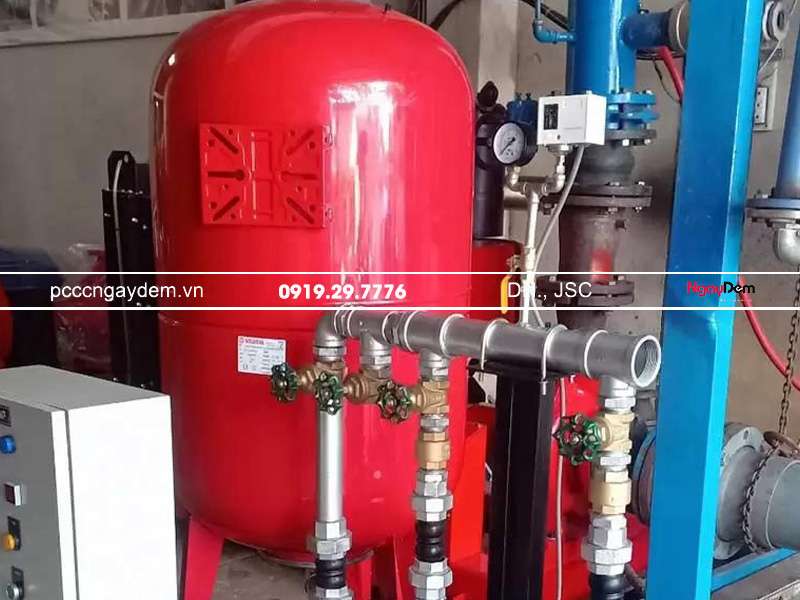

Cách chọn bình tích áp phù hợp và lắp đặt đúng kỹ thuật
Để phát huy tối đa hiệu quả của cấu tạo bình tích áp, người dùng cần lựa chọn sản phẩm phù hợp với nhu cầu sử dụng.
- Chọn dung tích phù hợp: Dung tích bình cần được tính toán dựa trên lưu lượng nước, công suất máy bơm và nhu cầu sử dụng thực tế của hệ thống.
- Chọn áp suất làm việc: Áp suất của bình phải tương thích với áp suất vận hành của hệ thống để đảm bảo hiệu quả và độ an toàn.
- Lựa chọn vật liệu chất lượng: Nên ưu tiên các sản phẩm có cấu tạo bình tích áp sử dụng vỏ thép chất lượng cao và ruột cao su đạt tiêu chuẩn để tăng độ bền.
- Lắp đặt đúng kỹ thuật: Bình cần được đặt ở vị trí khô ráo, dễ bảo trì và kết nối chắc chắn với hệ thống đường ống. Sau khi lắp đặt, cần kiểm tra áp suất khí nén trước khi đưa vào sử dụng.
