Cách đấu nút nhấn báo cháy đúng kỹ thuật giúp hệ thống truyền tín hiệu nhanh và hoạt động ổn định khi xảy ra sự cố. Tuy nhiên, mỗi dòng thiết bị sẽ có cách đấu nối khác nhau. Trong bài viết này, PCCC Ngày Đêm sẽ hướng dẫn chi tiết cách đấu theo từng hãng, đồng thời chia sẻ những lưu ý quan trọng để đảm bảo thi công đúng tiêu chuẩn.
Lưu ý: Bài viết chỉ mang tính chất tham khảo. Việc thi công, đấu nối hệ thống PCCC phải do đơn vị có đủ năng lực, chứng chỉ hành nghề thực hiện và được cơ quan Cảnh sát PCCC nghiệm thu để đảm bảo an toàn pháp lý và tính mạng.
Quy định vị trí đặt nút nhấn báo cháy theo TCVN 7568-14:2025
Theo tiêu chuẩn mới TCVN 7568-14:2025, nút nhấn báo cháy phải được lắp đặt ở vị trí nhìn thấy rõ và dễ dàng tiếp cận. Thiết bị thường được ưu tiên bố trí gần lối ra thoát nạn, hành lang, buồng thang bộ hoặc lối đi chính. Chiều cao lắp đặt tiêu chuẩn được quy định là (1,4 ± 0,2)m tính từ mặt sàn đến tâm thiết bị.
Quy chuẩn mới cũng khống chế khoảng cách giữa các hộp nút ấn không được vượt quá 45m. Trường hợp quãng đường di chuyển của người thoát nạn thực tế vượt quá khoảng cách này, kỹ sư phải bổ sung thêm nút nhấn. Các đơn vị thi công cần tuân thủ nghiêm ngặt quy định này để đảm bảo tiêu chuẩn nghiệm thu.

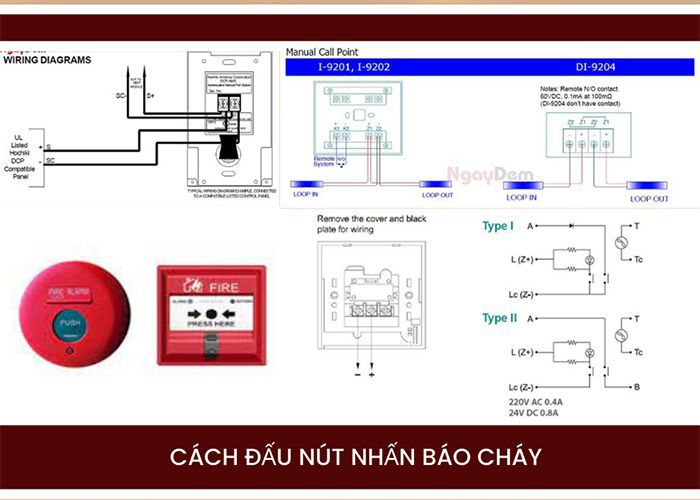

Hướng dẫn cách đấu nút nhấn báo cháy chi tiết từng hãng
Mỗi thương hiệu sẽ có sơ đồ đấu nối và nguyên lý hoạt động riêng. Vì vậy, người thi công cần tham khảo tài liệu kỹ thuật của nhà sản xuất trước khi thực hiện.

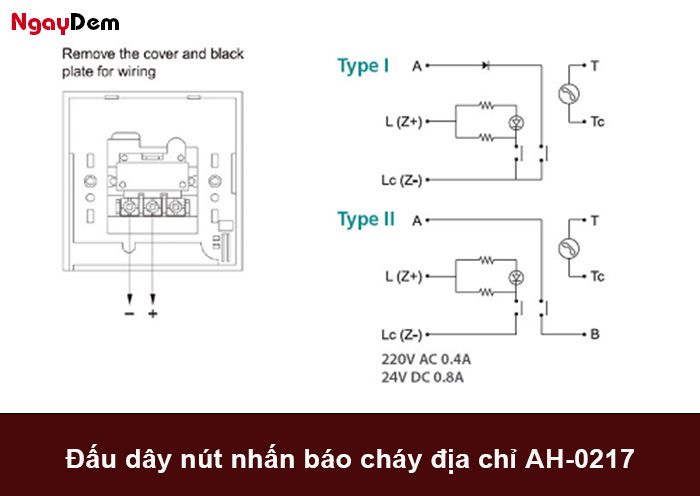

Cách đấu nút nhấn báo cháy AH-0217 (Horing)
AH-0217 là dòng nút nhấn khẩn của Horring thường được sử dụng trong hệ thống báo cháy thường. Khi thực hiện cách đấu dây nút nhấn báo cháy, người thi công có thể thực hiện như sau:
- Chân L(Z+) của nút nhấn báo cháy dùng để kết nối với nguồn điện dương (+).
- Chân L(Z-) của nút nhấn dùng để kết nối với nguồn điện âm (-).
Khi bạn nhấn vào tấm kính trên nút nhấn khẩn cấp, đường dẫn nối từ chân L(Z+) đến chân L(Z-) sẽ được ngắn mạch, và điều này sẽ kích hoạt thiết bị báo cháy và phát ra tiếng báo động cháy để cảnh báo về tình huống khẩn cấp.

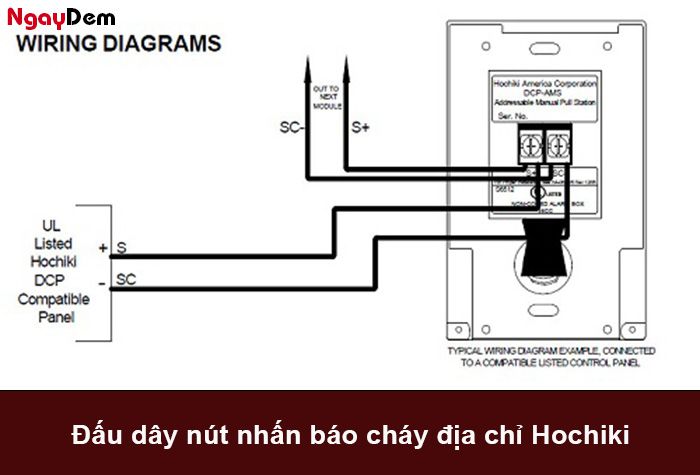

Cách đấu nút nhấn báo cháy Hochiki
Nút nhấn báo cháy Hochiki được sử dụng phổ biến trong các hệ thống báo cháy địa chỉ và báo cháy thường. Khi thực hiện cách đấu nút nhấn báo cháy của hãng này, cần lưu ý:
- Đấu chân S+ của nút nhấn báo cháy vào chân đầu ra (output) của tủ điều khiển Hochiki. Chân này có thể được đánh dấu là “S+” hoặc “S” trên tủ điều khiển.
- Đấu chân SC- của nút nhấn vào chân âm (common) của tủ điều khiển Hochiki. Chân này có thể được đánh dấu là “SC-” hoặc “COM” trên tủ điều khiển.
Lưu ý: Việc đấu dây này là để kết nối nút nhấn báo cháy với tủ điều khiển Hochiki để có thể kích hoạt hệ thống báo cháy trong trường hợp cần thiết. Hãy đảm bảo tuân thủ các hướng dẫn cụ thể từ nhà sản xuất hoặc kỹ thuật viên chuyên nghiệp. Đảm bảo tính an toàn và hiệu quả hoạt động của hệ thống báo cháy.

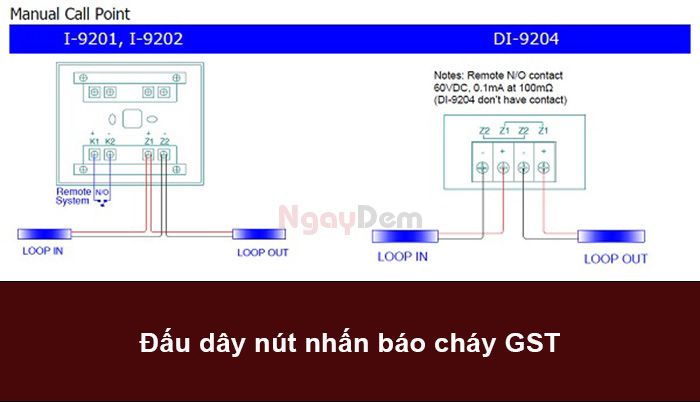

Cách đấu nút nhấn khẩn GST
GST là một trong những thương hiệu báo cháy được sử dụng rộng rãi tại nhiều công trình dân dụng và công nghiệp. Tùy từng model thuộc hệ thường hoặc hệ địa chỉ, cách đấu nút ấn báo cháy sẽ có sự khác nhau.
1. Xác định chân Z1, Z2: Kiểm tra ký hiệu trên nút nhấn GST hoặc tài liệu kỹ thuật để xác định đúng hai chân kết nối.
2. Xác định chân Input: Kiểm tra sơ đồ tủ điều khiển GST và tìm đúng chân Input tương ứng với Z1, Z2.
3. Đấu chân Z1: Kết nối chân Z1 của nút nhấn với chân Input tương ứng trên tủ điều khiển.
4. Đấu chân Z2: Kết nối chân Z2 với chân Input tương ứng, sau đó kiểm tra lại các điểm đấu nối.
2. Vị trí đặt nút nhấn báo cháy
Sau khi bạn đã hiểu về cách đấu nút nhấn báo cháy thì việc chọn lựa vị trí rất cần thiết. Việc đặt nút nhấn báo cháy là rất quan trọng để đảm bảo tính an toàn và sẵn sàng trong trường hợp có sự cố cháy. Dưới đây là một số vị trí phổ biến cho việc đặt nút nhấn báo cháy:
- Nút nhấn báo cháy thường được đặt gần cửa ra vào hoặc lối thoát. Để người dân hoặc nhân viên có thể dễ dàng tiếp cận và sử dụng nó khi cần thiết.
- Khi có nhiều tầng trong một tòa nhà, nút nhấn báo cháy có thể được đặt gần các cầu thang để tiện cho việc sử dụng trong quá trình di tản.
- Một số tòa nhà lớn có hệ thống báo cháy tập trung và nút nhấn báo cháy có thể được đặt gần máy nổ để báo hiệu trực tiếp đến hệ thống báo cháy tập trung.
- Trong các tòa nhà có nhiều phòng ngủ, nút nhấn được đặt trong mỗi phòng ngủ hoặc trên các tầng khác. Có thể báo cháy một cách nhanh chóng, đặc biệt là trong trường hợp cháy đêm.
PCCC Ngày Đêm – Đơn vị thi công và bảo trì hệ thống PCCC uy tín, đạt chuẩn
Bên cạnh việc nắm rõ cách đấu nút nhấn báo cháy, chủ đầu tư và đơn vị quản lý công trình nên lựa chọn công ty bảo trì PCCC uy tín để thi công, kiểm tra và bảo trì PCCC định kỳ. Điều này không chỉ giúp hệ thống vận hành ổn định mà còn đảm bảo việc lắp đặt, sửa chữa được thực hiện đúng quy trình kỹ thuật và các quy định hiện hành.
PCCC Ngày Đêm là đơn vị chuyên tư vấn, thi công lắp đặt và bảo trì – bảo dưỡng PCCC trọn gói tại Hà Nội. Với hơn 17 năm kinh nghiệm, 10.000+ dự án đã hoàn thành, 500+ doanh nghiệp tin tưởng lựa chọn và đội ngũ 100+ kỹ sư giàu kinh nghiệm, PCCC Ngày Đêm cam kết mang đến giải pháp PCCC an toàn, đúng tiêu chuẩn. Đơn vị còn hỗ trợ kỹ thuật 24/7, giúp hệ thống luôn hoạt động ổn định, đáp ứng yêu cầu thẩm duyệt, nghiệm thu và tối ưu chi phí cho khách hàng.
Một số câu hỏi thường gặp khi đấu nút nhấn báo cháy
Nút nhấn báo cháy hệ thường và hệ địa chỉ khác nhau như thế nào?
Nút nhấn hệ thường hoạt động theo vùng (Zone) và không xác định được vị trí chính xác của từng nút. Trong khi đó, nút nhấn địa chỉ sở hữu một mã định danh riêng biệt giúp tủ trung tâm nhận biết chính xác vị trí cháy. Việc chọn loại nào tùy thuộc vào quy mô và ngân sách của dự án.
Đấu ngược cực (+/-) khi nối dây nút nhấn báo cháy có sao không?
Đấu ngược cực đối với nút nhấn hệ thường có thể khiến tủ báo lỗi hoặc thiết bị không hoạt động. Với nút nhấn địa chỉ, việc này có thể gây hỏng bo mạch tích hợp bên trong thiết bị. Do đó, bạn cần kiểm tra kỹ màu dây và ký hiệu cực trước khi siết vít.
Điện trở cuối đường dây (EOL) trong nút nhấn báo cháy có tác dụng gì?
Điện trở EOL giúp tủ trung tâm giám sát tình trạng toàn bộ đường dây tín hiệu. Linh kiện này giúp phát hiện sự cố đứt dây hoặc ngắn mạch trên kênh báo cháy. Nhờ đó, hệ thống luôn duy trì trạng thái sẵn sàng hoạt động ổn định nhất.
