Việc xác định đúng cách tính thể tích bể nước PCCC là bước then chốt trong thiết kế hệ thống phòng cháy chữa cháy. Nhiều công trình bị từ chối nghiệm thu hoặc phải đập đi làm lại vì thiếu hụt dung tích, trong khi một số khác lại lãng phí hàng trăm triệu đồng do xây bể quá dư. Bài viết này tổng hợp phương pháp tính toán dựa trên QCVN 06:2022/BXD, TCVN 3890:2023 và các tiêu chuẩn liên quan, kèm số liệu thực tế để kỹ sư và chủ đầu tư áp dụng chính xác.
Tại sao phải tính toán chính xác thể tích bể nước chữa cháy theo QCVN 06:2022/BXD
Bể nước PCCC đóng vai trò nguồn cấp độc lập khi mạng lưới đô thị bị sụt áp hoặc cắt nước. Theo quy định hiện hành, dung tích phải đảm bảo hệ thống hoạt động liên tục trong thời gian quy định, thường là 3 giờ đối với họng nước vách tường và chữa cháy ngoài nhà, 30–60 phút với sprinkler tùy nhóm nguy cơ.
Thiếu nước dù chỉ một phần nhỏ sẽ khiến công trình không đạt nghiệm thu theo Luật Phòng cháy chữa cháy và cứu nạn cứu hộ số 55/2024/QH15. Ngược lại, dư thừa quá mức làm tăng chi phí xây dựng, chiếm diện tích đất và phát sinh chi phí xử lý nước lưu trữ lâu ngày. Do đó, cách tính thể tích bể nước PCCC không chỉ là bài toán kỹ thuật mà còn là bài toán kinh tế – pháp lý.
QCVN 06:2022/BXD là Quy chuẩn kỹ thuật quốc gia về an toàn cháy cho nhà và công trình do Bộ Xây dựng ban hành. Cách tính thể tích bể nước chữa cháy theo quy chuẩn này dựa trên lưu lượng nước yêu cầu, thời gian dập tắt đám cháy và hệ số phục hồi nguồn nước
Nguyên tắc tính thể tích bể nước chữa cháy
Thể tích nước dự trữ trong bể (\(W\)) được tính toán dựa trên các thông số chính theo quy định tại mục cấp nước chữa cháy của quy chuẩn:
Lưu lượng nước chữa cháy (\(q\)): Tra bảng theo thể tích, bậc chịu lửa, hạng nguy hiểm cháy và công năng của nhà (tính bằng L/s cho chữa cháy ngoài nhà, họng nước trong nhà hoặc hệ thống sprinkler tự động).
Thời gian hoạt động (\(t\)): Thời gian tính toán cho đám cháy hoạt động liên tục theo quy chuẩn (thường từ 1 đến 3 giờ tùy loại công trình)
Hướng dẫn cách tính thể tích bể nước PCCC dễ hiễu, đơn giản theo quy chuẩn quốc gia
Việc tính thể tích bể nước PCCC cần căn cứ vào QCVN 06:2022/BXD cùng các tiêu chuẩn liên quan để đảm bảo đủ lượng nước phục vụ chữa cháy trong thời gian quy định. Hiểu đúng nguyên tắc tính toán sẽ giúp chủ đầu tư lựa chọn dung tích bể phù hợp cho từng hệ thống, tối ưu chi phí và đáp ứng yêu cầu nghiệm thu PCCC. PCCC Ngày Đêm chia sẻ các cách tính bể nước PCCC phù hợp cho từng hệ thống từ trong đến ngoài nhà.

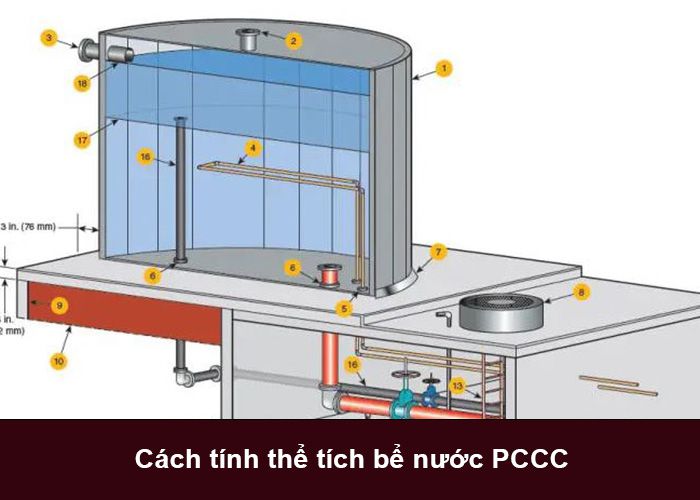

Hướng dẫn cách tính thể tích bể nước PCCC tiêu chuẩn
Công thức cách tính bể bước PCCC tiêu chuẩn dựa trên lưu lượng, thời gian và hệ số theo
V bể = 3,6 × ∑ (Qi × Ti) – V bổ sung
Trong đó:
- Qi: lưu lượng của từng hệ thống (l/s).
- Ti: thời gian hoạt động yêu cầu (giờ).
- V bổ sung: lượng nước cấp bù trong thời gian chữa cháy (nếu có).
- Hệ số 3,6 chuyển đổi từ l/s sang m³.
Sau khi có dung tích hữu ích, cần cộng thêm khoảng 10 % cho phần nước cặn đáy bể (không hút được) và khoảng không khí phía trên phao. Đây là điểm nhiều thiết kế bỏ sót dẫn đến thiếu hụt thực tế.
Dung tích dự trữ cho hệ thống chữa cháy vách tường trong 3 giờ liên tục phải tuân theo TCVN 2622 – 1995 và sẽ phụ thuộc vào các yếu tố cụ thể của dự án.
V1 = 5 l/s x 3 x 3600 = 54000 l = 54(m3).
Theo TCVN 7336 – 2003 thì thời gian chữa cháy cho hệ thống Sprinkler vào khoảng 0,5 giờ.
=> V2 = 0.08 l/s x120x1800 = 17280 l = 17,28(m3)
Vậy thể tích nước dự trữ để chữa cháy tối thiểu V = 14,4 + 54 = 71,28 m3. Lấy tròn là 72(m3)
Theo điều 10.27 TCVN 2622 quy định ước tính như sau:
- Dự trữ chữa cháy ngoài nhà khoảng 1h.
- Dự kiến thời gian dập tắt đám cháy khoảng 3h.
Cách tính thể tích bể nước PCCC hệ thống tự động
Để biết được cách tính thể tích bể nước PCCC của hệ thống tự động bạn cần phải biết được các thông tin sau:

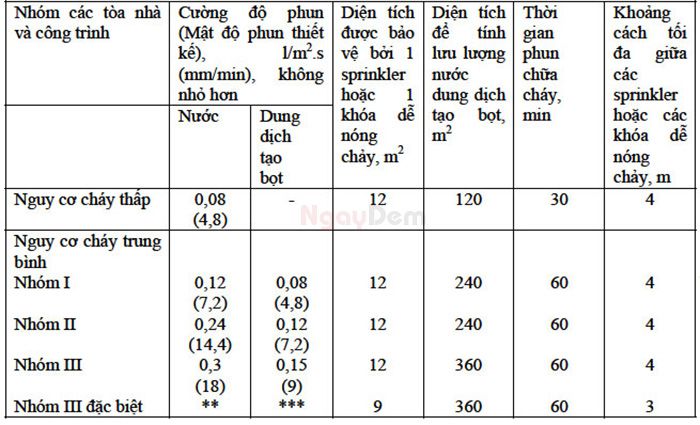

Thông tin về cường độ phun nước, dung dịch tạo bọt, diện tích bảo vệ bởi một sprinkler hoặc diện tích kiểm soát của một khóa dễ nóng chảy. Khoảng cách giữa các đầu phun hoặc các khóa dễ nóng chảy và thời gian hoạt động của hệ thống chữa cháy bằng nước cần tuân theo Bảng 2 trong TCVN 7336 : 2003.
Cách tính thể tích bể nước PCC hệ thống tự động
- Mật độ phun thiết kế theo yêu cầu: d = 0.08 (l/m2)
- Diện tích chữa cháy phù hợp: S = 120(m2)
- Một Sprinkler bảo vệ tối đa với diện tích: s = 12 (m2)
- Thời gian phun nước chữa cháy: t = 30 (phút)
- Khoảng cách tối đa giữa các đầu phun Sprinkler: 4(m)
- Lưu lượng nước yêu cầu tối thiểu Q1 = d x S = 0.08 x 120 = 9,6 (1/s) = 34,56 ~35 (m3/h)
- Lượng nước tối thiểu cần thiết để chữa cháy trong khoảng 30 phút: V1= 35 x 0.5 = 17.5 (m3/h)
Cách tính thể tích bể nước cho hệ thống họng nước vách tường
Đối với hệ thống họng nước vách tường, lưu lượng nước chữa cháy được xác định dựa trên số họng chữa cháy hoạt động đồng thời (n) và lưu lượng của mỗi họng, theo TCVN 3890:2023 hoặc các quy định tương ứng trong QCVN 06:2022/BXD. Trong hầu hết các công trình, lưu lượng tiêu chuẩn của mỗi họng là 2,5 lít/giây.
Công thức tính lưu lượng:
Qvt = n × 2,5 (l/s)
Trong đó:
- Qvt: Lưu lượng nước cho hệ thống họng nước vách tường (l/s).
- n: Số họng chữa cháy hoạt động đồng thời.
Để tính thể tích nước dự trữ, lấy lưu lượng Qvt nhân với thời gian chữa cháy tiêu chuẩn 3 giờ (10.800 giây).
Ví dụ:
- Nhà sản xuất hoặc kho có thể tích dưới 50.000 m³: 2 họng hoạt động đồng thời → Qvt = 2 × 2,5 = 5 l/s.
- Nhà cao tầng trên 50 m: 4 họng hoạt động đồng thời → Qvt = 4 × 2,5 = 10 l/s.
Việc xác định đúng số họng chữa cháy hoạt động đồng thời là cơ sở quan trọng để tính chính xác dung tích bể nước PCCC, đáp ứng yêu cầu thiết kế và nghiệm thu theo quy chuẩn hiện hành.
Cách tính thể tích bể nước hệ thống chữa cháy ngoài nhà

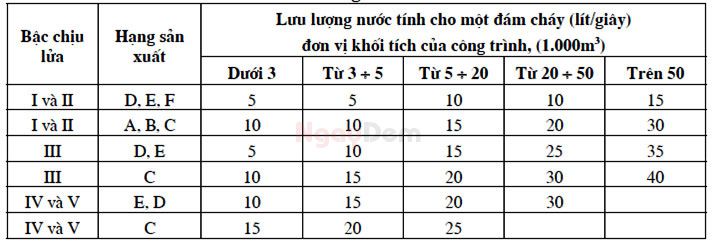

Lưu lượng nước chữa cháy bên ngoài lấy từ trụ nước chữa cháy cần tính toán dựa trên những yếu tố như diện tích của tòa nhà và đám cháy được quy định trong Bảng 13 của TCVN 2622 : 1995. Tùy thuộc vào quy mô và yêu cầu cụ thể của công trình, bạn cần tham khảo bảng này để xác định lưu lượng nước chữa cháy cần thiết cho tòa nhà và đám cháy tương ứng.
Lưu lượng nước cho mỗi trụ chữa cháy ở ngoài trời là q = 5
Lưu lượng nước cần thiết sử dụng trong một giờ: Q2 = (q x 360 x n) / 1000 (m3/h) = 5 x 3600 / 1000 = 18 (m3/h)
Lượng nước tối thiểu để chữa cháy trong vòng 3h: V2 = 18 x 3 = 54 (m3)

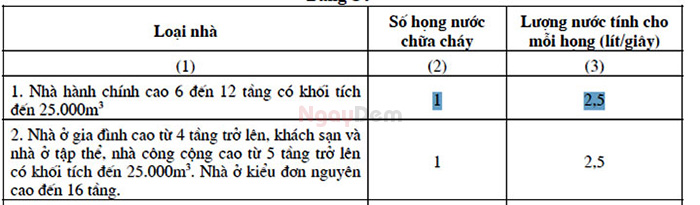

Mỗi điểm bên trong sẽ có số lượng họng nước khoảng: 1 họng.
Lưu lượng nước tối thiểu của mỗi họng nước chữa cháy là q = 2,5 l/s.
Lưu lượng nước cần thiết để sử dụng một giờ: Q3 = (q x 360 x n) / 1000 (m3/h) = 2,5 x 3600 x 1 / 1000 = 9 (m3/h)
Lưu lượng nước cần thiết chữa cháy trong 3 giờ: V3 = 9 x 3 = 27 m3
Vậy thể tích nước chữa cháy của khối công trình: V = V1 + V2 + V3 = 17,5 + 54 + 27 = 98,5 m3 ~ 100 m3.
Những sai lầm thường gặp khi tính thể tích bể nước PCCC
Nhiều đơn vị vẫn dùng số liệu từ TCVN 2622:1995 hoặc TCVN 7336:2003 cũ mà không cập nhật QCVN 06:2022 và TCVN 3890:2023. Một số khác quên cộng nước cặn hoặc không tính trường hợp nhiều hệ thống hoạt động đồng thời. Ngoài ra, việc bỏ qua yêu cầu 2 bể hoặc ngăn chia cũng dẫn đến không đạt khi thẩm duyệt.
Kinh nghiệm thực tế cho thấy: luôn kiểm tra lại nguồn cấp bù có tin cậy không. Nếu không, phải tính đầy đủ 100 % dung tích từ bể. Thời gian phục hồi nước sau chữa cháy không được vượt quá 24 giờ (hạng A, B, C) hoặc 36 giờ (hạng D, E).
Các điều khoản then chốt liên quan đến thể tích bể nước chữa cháy
Khi thiết kế bể nước chữa cháy, ngoài việc tính đúng dung tích, chủ đầu tư và đơn vị thiết kế còn phải tuân thủ các yêu cầu về bố trí, dự phòng và khả năng khai thác theo QCVN 06:2022/BXD cùng các tiêu chuẩn liên quan.
Đảm bảo đủ dung tích nước chữa cháy: Bể nước phải cung cấp đủ lượng nước cho các hệ thống chữa cháy hoạt động đồng thời trong thời gian quy định. Với nhiều công trình có nguy cơ cháy cao, thời gian tính toán thường là 3 giờ, nhằm đảm bảo nguồn nước liên tục trong suốt quá trình chữa cháy.
Yêu cầu về số lượng và phân chia bể: Nguồn nước chữa cháy nên được bố trí ít nhất 02 bể riêng biệt hoặc 01 bể được chia thành 02 ngăn độc lập. Trường hợp một bể hoặc một ngăn gặp sự cố, phần còn lại vẫn phải duy trì tối thiểu 50% lưu lượng nước chữa cháy yêu cầu, giúp hệ thống luôn sẵn sàng vận hành.
Khoảng cách phục vụ của bể nước: Vị trí bể cần đáp ứng khả năng tiếp cận của lực lượng chữa cháy. Bán kính phục vụ thông thường là 200 m nếu sử dụng xe chữa cháy có bơm ô tô và 100–150 m đối với bơm chữa cháy di động. Đồng thời, tại điểm lấy nước phải bố trí bãi đỗ xe chữa cháy tối thiểu 12 × 12 m để đảm bảo xe có thể tiếp cận và khai thác nước thuận lợi.
Góc nhìn chuyên gia: Thực tế, nhiều hồ sơ thẩm duyệt PCCC bị yêu cầu chỉnh sửa không phải vì tính sai lưu lượng, mà do xác định sai thời gian dự trữ nước, không bố trí bể dự phòng hoặc chia ngăn theo quy định. Vì vậy, khi tính thể tích bể nước PCCC, cần chú trọng không chỉ bao nhiêu mét khối nước mà còn cách bố trí và lưu trữ nguồn nước để hệ thống luôn sẵn sàng hoạt động trong mọi tình huống khẩn cấp.
Việc cách tính thể tích bể nước PCCC không chỉ là bài toán kỹ thuật mà còn là yêu cầu bắt buộc để công trình đáp ứng quy chuẩn và được thẩm duyệt, nghiệm thu PCCC. Nếu chưa có kinh nghiệm hoặc công trình có quy mô lớn hãy liên hệ PCCC Ngày Đêm tư vấn chuyên sâu cách tính bể nước PCCC phù hợp trước khi lắp đặt, thiết kế.
