Thiết bị PCCC van an toàn kiểm soát áp suất chất lượng cao

Van an toàn PCCC là thiết bị quan trọng giúp kiểm soát áp suất, ngăn ngừa sự cố vỡ ống và hư hỏng hệ thống khi áp lực tăng cao bất thường. Nội dung bài viết tổng hợp đầy đủ về cấu tạo, nguyên lý vận hành, tiêu chuẩn kỹ thuật và kinh nghiệm triển khai thực tế, giúp chủ đầu tư và đơn vị thi công lựa chọn giải pháp phù hợp, đảm bảo an toàn và hiệu quả.

Van an toàn trong hệ thống PCCC là gì ?

Thiết bị pccc van an toàn bao gồm các loại van tự động hoặc bán tự động như van giảm áp (Pressure Reducing Valve), van xả áp (Pressure Relief Valve) và van xả tràn (Deluge Valve). Chúng có nhiệm vụ kiểm soát áp suất, giảm áp đầu vào cao xuống mức ổn định hoặc xả nước thừa khi áp suất vượt giới hạn cài đặt.

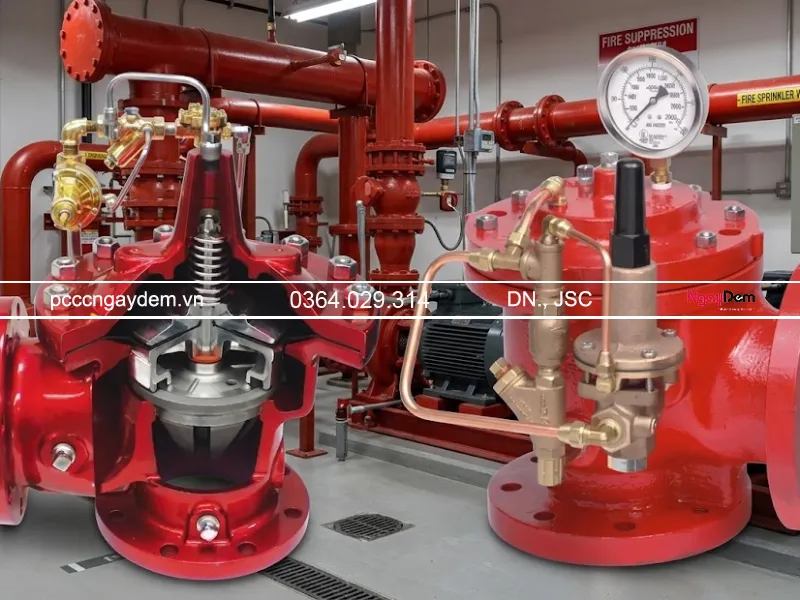

Vai trò quan trọng nhất của van cứu hoả trong phòng cháy chữa cháy

• Bảo vệ bơm chữa cháy, đặc biệt bơm diesel, khỏi chạy không tải hoặc áp suất hút quá lớn.
• Duy trì áp suất ổn định tại họng nước chữa cháy ở các tầng cao của tòa nhà.
• Kích hoạt báo động và cung cấp lượng nước lớn trong hệ thống chữa cháy tự động.
• Ngăn ngừa nổ đường ống hoặc hỏng đầu phun sprinkler do quá áp.

Theo QCVN 02:2020/BCA về trạm bơm nước chữa cháy, thiết bị pccc van an toàn là bắt buộc phải lắp đặt cho bơm diesel khi tổng áp suất có thể vượt quá áp suất thiết kế của hệ thống. Việc thiếu hoặc lắp đặt không đúng có thể dẫn đến hậu quả nghiêm trọng trong tình huống cháy thực tế.

Phân loại thiết bị pccc van an toàn phổ biến

Dựa trên chức năng và ứng dụng thực tế, thiết bị pccc van an toàn được phân loại như sau:

• Van giảm áp (PRV): Giảm áp suất đầu vào cao xuống mức ổn định ở đầu ra, thường dùng cho họng nước chữa cháy cao tầng và hệ thống standpipe.
• Van xả áp (Relief Valve): Tự động xả nước thừa khi áp suất vượt ngưỡng, lắp sau bơm chữa cháy để bảo vệ hệ thống.
• Van xả tràn (Deluge Valve): Mở toàn bộ hệ thống khi nhận tín hiệu cháy, phù hợp với khu vực nguy hiểm cao như kho hàng, hangar máy bay.
• Van an toàn cho bơm (Pump Relief Valve): Xả áp khi bơm chạy không tải.

Trong thực tế thi công, đội ngũ kĩ thuật tại nhà thầu PCCC Ngày Đêm thường khuyến nghị sử dụng van giảm áp kiểu pilot-operated cho công trình cao tầng vì độ chính xác áp suất cao và giảm thiểu tổn thất thủy lực. Van xả tràn kiểu màng ngăn (diaphragm style) cũng được ưa chuộng nhờ độ tin cậy và tốc độ phản ứng nhanh.

Cấu tạo và nguyên lý hoạt động của thiết bị van an toàn

Cấu tạo điển hình của thiết bị van chữa cháy bao gồm thân van làm từ gang dẻo hoặc thép không gỉ sơn epoxy đỏ, màng ngăn hoặc lò xo điều chỉnh áp suất, buồng pilot, đồng hồ áp suất và gioăng seal chịu áp cao.

Nguyên lý hoạt động cụ thể:

• Với van giảm áp, áp suất đầu vào đẩy màng pilot cân bằng lực, khiến van chính mở một phần để duy trì áp suất đầu ra ổn định (thường 7-10 bar).
• Với van xả áp, khi áp suất hệ thống vượt ngưỡng cài đặt (ví dụ 12 bar), lò xo bị nén, van mở và xả nước về bể chứa hoặc thoát sàn an toàn.
• Với van xả tràn Deluge Valve, buồng màng ngăn mất áp do solenoid hoặc trim kích hoạt, màng ngăn nâng lên cho phép nước phun toàn bộ khu vực.

Một kinh nghiệm kỹ thuật quan trọng tôi rút ra từ nhiều dự án là luôn kiểm tra hướng lắp đặt theo mũi tên trên thân van và thử áp suất cài đặt trước khi nghiệm thu. Sai sót nhỏ ở bước này có thể gây rò rỉ liên tục hoặc van không hoạt động đúng lúc.

Thông số kỹ thuật và các tiêu chuẩn áp dụng mới nhất

Thiết bị pccc van an toàn hiện nay thường có thông số:

• Kích thước từ DN40 đến DN600.
• Áp suất làm việc PN10 – PN25.
• Nhiệt độ hoạt động từ -10°C đến 80°C.
• Chất liệu chính: gang cầu, inox 304/316.

Các tiêu chuẩn quan trọng cần tuân thủ:

• TCVN 3890:2023 về trang bị, bố trí phương tiện PCCC cho nhà và công trình.
• QCVN 02:2020/BCA về trạm bơm nước chữa cháy (quy định rõ van an toàn cho bơm).
• TCVN 7336:2021 về hệ thống chữa cháy tự động bằng nước và bọt.
• TCVN 6305 series về yêu cầu thử nghiệm van báo động và van tràn.

Tất cả thiết bị pccc van an toàn đưa vào công trình phải có đầy đủ CO, CQ và được kiểm định theo danh mục phương tiện PCCC bắt buộc. QCVN 10:2025/BCA cũng bổ sung thêm quy định về trang bị phương tiện PCCC, nhấn mạnh tính an toàn và hiệu quả.

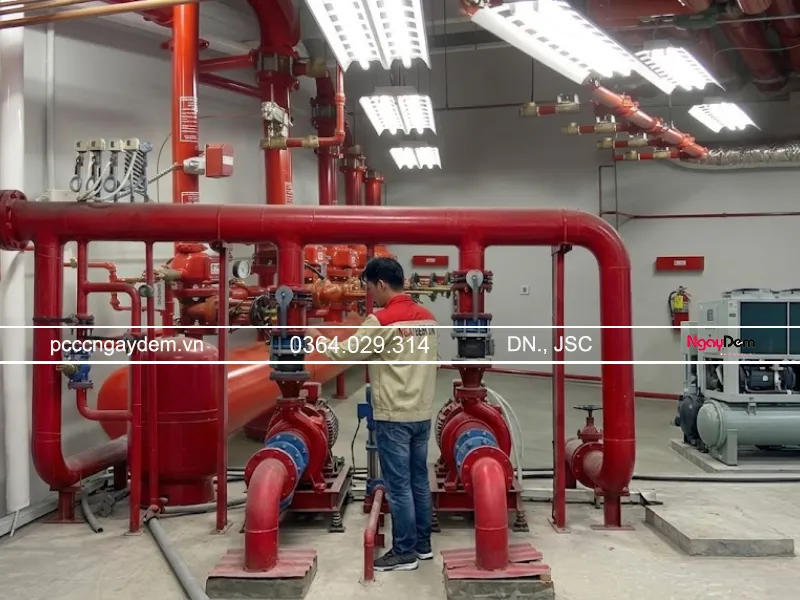

Hướng dẫn lắp đặt thiết bị pccc van an toàn đúng kỹ thuật

Lắp đặt van an toàn PCCC đòi hỏi sự chính xác cao:

1. Vị trí lý tưởng: Van xả áp đặt ngay sau bơm và trước van một chiều; van giảm áp lắp trên đường ống đứng cao tầng.
2. Hướng lắp phải theo mũi tên dòng chảy.
3. Đường xả nước từ van phải dẫn về bể chứa hoặc thoát sàn an toàn, không xả trực tiếp ra môi trường.
4. Kết hợp đồng hồ áp suất và công tắc giám sát để dễ dàng theo dõi.

Từ kinh nghiệm nghiệm thu thực tế, sai sót thường gặp là không lắp van độc lập hoặc quên kiểm tra áp suất cài đặt. Luôn phối hợp chặt chẽ với bản vẽ thiết kế và đơn vị tư vấn PCCC để tránh phải sửa chữa sau này.

PCCC Ngày Đêm giúp bạn xây dựng hệ thống chữa cháy an toàn, bền vững – đặt lịch khảo sát miễn phí qua hotline 0364.029.314

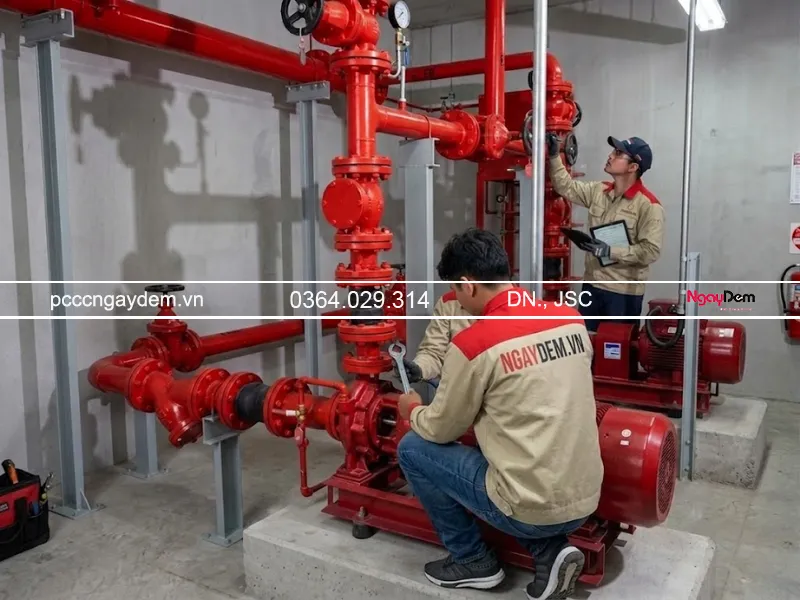

Bảo dưỡng định kỳ và kinh nghiệm vận hành thực tế

Theo Tiêu chuẩn quốc gia 3890:2023, thiết bị van an toàn cần được kiểm tra bên ngoài ít nhất 6 tháng một lần và thực hiện thử áp suất toàn diện hàng năm để đảm bảo luôn trong tình trạng sẵn sàng hoạt động. Việc bảo dưỡng định kì không chỉ là yêu cầu pháp lý mà còn là biện pháp quan trọng giúp kéo dài tuổi thọ thiết bị và giảm thiểu rủi ro sự cố trong tình huống cháy thực tế.

1. Kiểm tra rò rỉ tại tất cả các mối nối, gioăng seal và màng ngăn (diaphragm). Đặc biệt chú ý các dấu hiệu nứt, biến dạng hoặc cứng hóa do tiếp xúc lâu dài với nước và áp suất cao.
2. Kiểm tra tình trạng màng ngăn, lò xo điều chỉnh áp suất và gioăng seal. Nếu phát hiện mòn, rách hoặc mất đàn hồi, cần thay thế ngay bằng linh kiện chính hãng để tránh van hoạt động không chính xác.
3. Bôi trơn lò xo, ty van và các bộ phận chuyển động bằng loại dầu chuyên dụng chịu nhiệt và chống ăn mòn, giúp van vận hành mượt mà, giảm ma sát và tránh kẹt van khi cần kích hoạt khẩn cấp.
4. Thử xả thủ công (manual test) toàn bộ van để kiểm tra tốc độ mở/đóng, đồng thời reset áp suất cài đặt về đúng giá trị thiết kế. Đối với van giảm áp và van xả áp, cần đo và ghi nhận áp suất đầu vào – đầu ra trước và sau khi thử.

Ghi chép đầy đủ nhật ký bảo dưỡng, bao gồm ngày kiểm tra, người thực hiện, kết quả đo áp suất, tình trạng linh kiện và các hạng mục đã thay thế. Nhật ký này là tài liệu quan trọng phục vụ công tác nghiệm thu hệ thống, kiểm tra định kỳ của cơ quan Cảnh sát PCCC và đánh giá trách nhiệm khi có sự cố.

Khi lựa chọn thiết bị pccc van an toàn, hãy ưu tiên các thương hiệu uy tín như Cla-Val, Tyco, Viking, AUT, ARV hoặc Wonil. Đảm bảo sản phẩm có giấy tờ chứng nhận đầy đủ, phù hợp với lưu lượng và áp suất theo thiết kế. Tránh sử dụng van dân dụng thay thế vì chúng không chịu được áp suất cao và không có trim chuyên dụng cho PCCC.

PCCC Ngày Đêm cung cấp giải pháp thiết kế, lắp đặt hệ thống chữa cháy uy tín, giá tốt – nhận báo giá ngay hôm nay.
