Hệ thống chữa cháy tự động FM200 trong PCCC hiện đại

Hệ thống chữa cháy tự động FM200 (HFC-227ea) là giải pháp chữa cháy sạch hiệu quả cho data center, phòng máy chủ và khu vực thiết bị nhạy cảm.

Với khả năng dập lửa chỉ trong vòng 10 giây mà không để lại dư lượng, không dẫn điện và an toàn cho con người. Tìm hiểu chi tiết nồng độ thiết kế, cách chọn kích thước bình, tiêu chuẩn TCVN & NFPA cùng xu hướng thay thế Novec 1230

Hệ Thống Chữa Cháy Tự Động FM200 Là Gì?

Hệ thống chữa cháy tự động FM200 sử dụng khí Heptafluoropropane (C₃HF₇) – một chất chữa cháy sạch không màu, không mùi, không dẫn điện. Khí được lưu trữ dưới dạng lỏng nén cùng nitơ trong bình thép chịu áp suất 25–50 bar. Khi xả, khí hóa hơi nhanh chóng và lan tỏa đều khắp không gian kín, dập tắt đám cháy mà không gây hại cho thiết bị điện tử hay tài liệu quý.

Hệ thống F200 chữa cháy tự động khác gì với cách truyền thống?

Khác với hệ thống sprinkler nước truyền thống, hệ thống chữa cháy tự động FM200 thuộc loại total flooding (ngập toàn bộ không gian). Nó thay thế hoàn hảo cho Halon 1301 cũ – chất từng bị cấm vì phá hủy tầng ozone.

Hiện nay, dù đang trong giai đoạn giảm dần sản xuất và tiêu thụ do có tiềm năng gây hiệu ứng nhà kính (GWP) hệ thống chữa cháy FM200 vẫn được sử dụng rộng rãi tại Việt Nam nhờ hiệu quả vượt trội và chi phí hợp lý hơn so với một số lựa chọn thay thế.

PCCC Ngày Đêm giúp bạn xây dựng hệ thống chữa cháy an toàn, bền vững – đặt lịch khảo sát miễn phí.

Nguyên Lý Hoạt Động Và Cấu Tạo Chính

Hệ thống FM200 chữa cháy tự động hoạt động dựa trên hai cơ chế chính: hấp thụ nhiệt mạnh và gián đoạn phản ứng hóa học của chuỗi gốc tự do. Thời gian xả chỉ ≤ 10 giây theo yêu cầu NFPA 2001, giúp giảm thiểu thiệt hại tối đa.

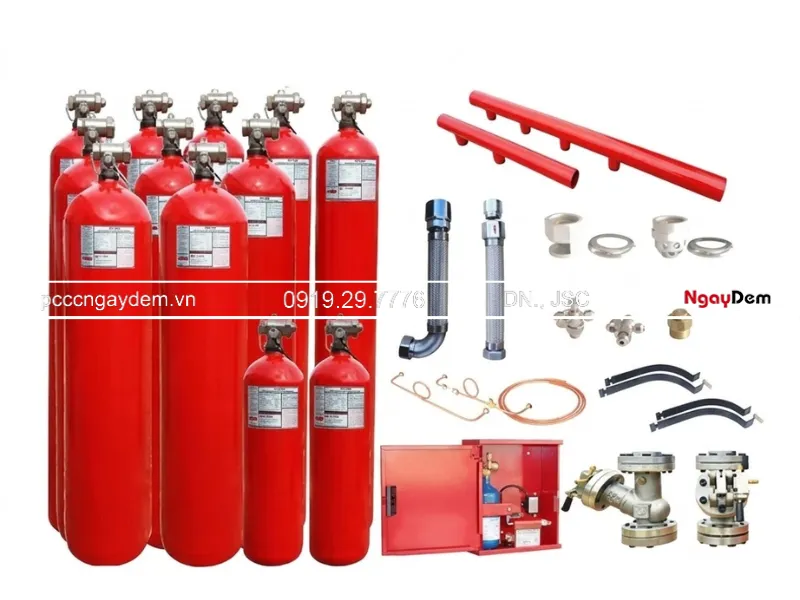

Cấu tạo cơ bản bao gồm

• Bình chứa khí FM200 (dung tích phổ biến 13L, 26L, 40L, 67L, 82,5L, 120L, 140L, 240L).
• Cụm van solenoid hoặc van khí nén.
• Hệ thống ống dẫn và đầu phun (360° hoặc 180°).
• Hệ thống báo cháy tự động (đầu báo khói, nhiệt, lửa) kết nối tủ điều khiển trung tâm.
• Phụ kiện: chuông còi, đèn báo, nút abort, bình dự trữ main/reserve.

Toàn bộ hệ thống phải tuân thủ nghiêm ngặt TCVN 7161-9:2002, TCVN 2622-1995, NFPA 2001 và ISO 14520 để đảm bảo hiệu quả và an toàn.

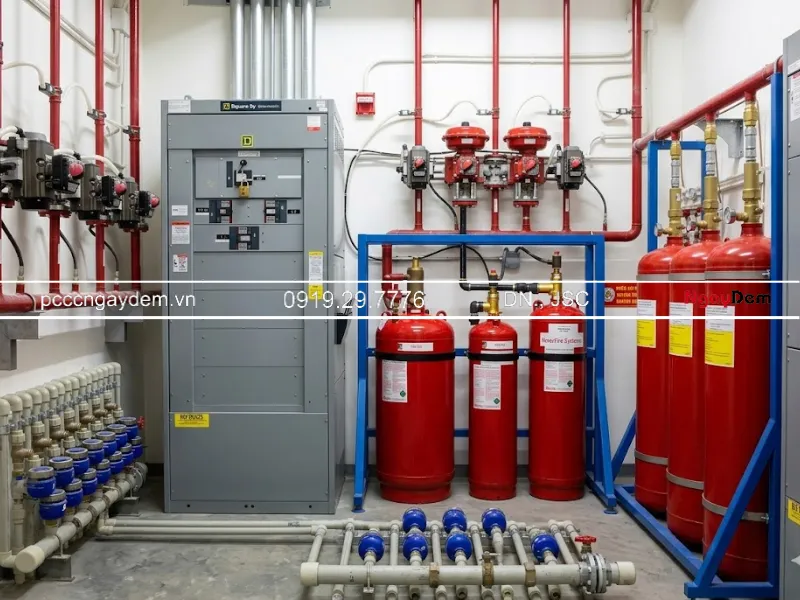

Cách chọn Nồng độ thiết kế

Nồng độ là phần trăm thể tích khí FM200 so với thể tích không khí trong phòng. Nó quyết định lượng khí cần dùng và hiệu quả dập cháy.

Nồng độ tối thiểu theo NFPA 2001

• Class A (chất rắn thông thường: giấy, gỗ, nhựa, vải…): 6,7% – 7,0% (thường dùng 6,7% hoặc 7%).
• Class B (chất lỏng dễ cháy: xăng, dầu, acetone…): 8,7% – 9,0% (phải tra bảng cụ thể theo loại nhiên liệu, ví dụ: n-heptane = 8,7%).
• Class C (cháy điện, thiết bị điện tử): 7,0% (thường dùng chung với Class A).

Theo TCVN 7161-9:2009

• Nồng độ thiết kế cho Class A/C thường lấy nồng độ dập tắt + hệ số an toàn 1,3.
• Khuyến cáo dùng 7,9% cho hầu hết phòng máy chủ, data center (đã bao gồm an toàn, đảm bảo dưới NOAEL 9%).
• Không vượt quá 9% ở khu vực có người (normally occupied). Tối đa 10,5% chỉ dùng ngắn hạn hoặc khu vực không người.

Lưu ý quan trọng khi chọn nồng độ:

• Luôn cộng hệ số an toàn (safety factor): thường 1,2 – 1,3 (NFPA khuyến nghị 1,3 cho một số trường hợp).
• Xem xét nhiệt độ phòng tối thiểu (thường lấy 20°C hoặc nhiệt độ thấp nhất dự kiến).
• Nếu phòng có người làm việc thường xuyên → giữ nồng độ ≤ 9% (an toàn tim mạch).
• Đối với data center/server room ở Việt Nam: Hầu hết thiết kế dùng 7,9%.
• Phải kiểm tra Room Integrity Test (Door Fan Test) sau lắp đặt để đảm bảo phòng kín giữ nồng độ ít nhất 10 phút.

Cách tính Lượng khí FM200 cần thiết

M = V × (C / (100 – C)) × (1 / S) × sf

Trong đó:

• M: Khối lượng khí FM200 (kg)
• V: Thể tích净 của phòng (m³) = Dài × Rộng × Cao – trừ thể tích vật cản lớn (tủ rack, máy móc không thấm khí)
• C: Nồng độ thiết kế (%)
• S: Thể tích riêng của khí FM200 tại nhiệt độ phòng (m³/kg). Công thức gần đúng: S = 0,1269 + 0,000513 × T (°C). Tại 20°C ≈ 0,137 m³/kg; tại 25°C ≈ 0,1397 m³/kg.
• sf: Hệ số an toàn (1,2 hoặc 1,3)

Cách đơn giản thực tế ở Việt Nam:

• Tra bảng hệ số (kg/m³) từ Bảng 3 TCVN 7161-9 theo nồng độ và nhiệt độ.
• Ví dụ: Ở 20°C, nồng độ 7,9% → hệ số khoảng 0,1397 kg/m³.
• Lượng khí = Thể tích净 × hệ số.

Ví dụ tính toán nhanh

• Phòng server 5m × 6m × 3m = 90 m³ (thể tích净 ≈ 85 m³ sau trừ vật cản).
• Nồng độ 7,9%, nhiệt độ 25°C → Lượng khí ≈ 85 × 0,1397 ≈ 11,87 kg.

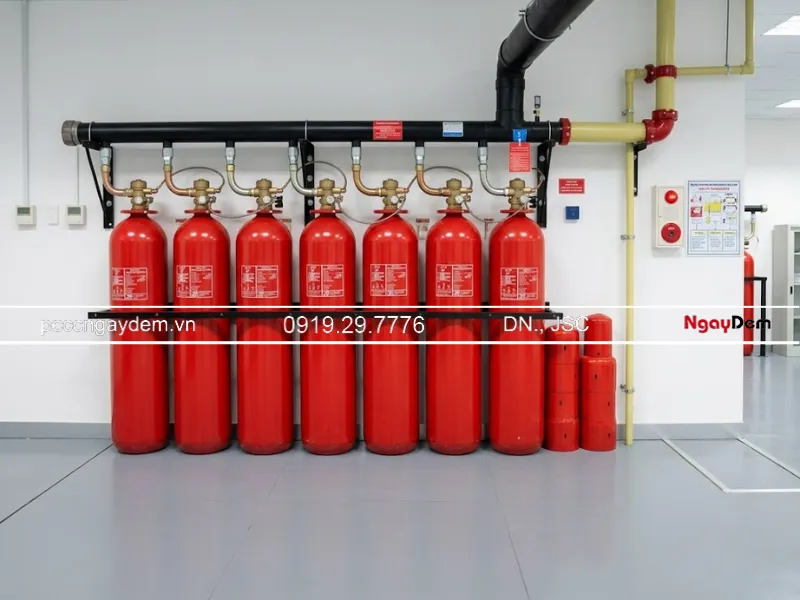

Cách chọn Size bình cho FM200

Sau khi tính được lượng khí (M kg), chọn bình theo các bước sau:

1. Xác định áp suất hệ thống:
   • 25 bar (thường dùng cho phòng nhỏ).
   • 42 bar hoặc 50 bar (phòng lớn, xả nhanh hơn, ít bình hơn).
2. Tỷ trọng nạp (Fill density):
   • Không được vượt quá giới hạn của nhà sản xuất và tiêu chuẩn (thường 0,7 – 1,1 kg/lít tùy áp suất).
   • Bình thường nạp khoảng 75 – 80% dung tích tối đa để tránh vấn đề thủy lực.
3. Các size bình phổ biến (dung tích nước):
   • 13L, 26L, 40L, 67L, 80L, 82,5L, 120L, 140L, 240L…
   • Ví dụ:
     • Bình 82,5L (42 bar) → nạp được khoảng 55 – 65 kg FM200.
     • Bình 140L → nạp được khoảng 90 – 110 kg.
4. Quy tắc chọn size:
   • Tổng lượng khí cần ≤ dung lượng nạp tối đa của bình (hoặc nhiều bình ghép manifold).
   • Ưu tiên dùng 1 bình nếu có thể (dễ lắp, ít tốn ống).
   • Phải đảm bảo thời gian xả ≤ 10 giây → chọn size bình phù hợp với lưu lượng đầu phun và chiều dài ống.
   • Nếu lượng khí lớn → dùng nhiều bình (main + reserve).

Ví dụ thực tế:

• Lượng khí tính được = 55 kg → Chọn 1 bình 82,5L (42 bar).
• Lượng khí = 120 kg → Chọn 2 bình 82,5L hoặc 1 bình 140L.

Thiết kế & Tính toán hệ thống

• Phương pháp tính lượng khí: Theo công thức NFPA 2001 hoặc ISO 14520: W = V × (C / (S × (100 – C))) × sf (W: khối lượng khí kg; V: thể tích phòng m³; C: nồng độ %; S: thể tích riêng của khí tại nhiệt độ; sf: hệ số an toàn).
• Yếu tố cần xem xét: Thể tích净 (trừ vật cản), nhiệt độ tối thiểu của phòng, độ cao so với mực nước biển, độ kín của phòng (leakage test), loại đám cháy.
• Đầu phun (Nozzle): Phân bố 360° hoặc 180°, đảm bảo khí lan tỏa đều trong ≤10 giây.
• Hệ thống: Total flooding (ngập toàn bộ). Có thể dùng bình đơn hoặc manifold nhiều bình (main + reserve).
• Tiêu chuẩn thiết kế chính:
  • Quốc tế: NFPA 2001, ISO 14520, UL 2127, FM Approved.
  • Việt Nam: TCVN 7161-9-2002 (Hệ thống chữa cháy bằng bình khí), TCVN 2622-1995, TCVN 5760-1993, QCVN 06:2022/BXD.

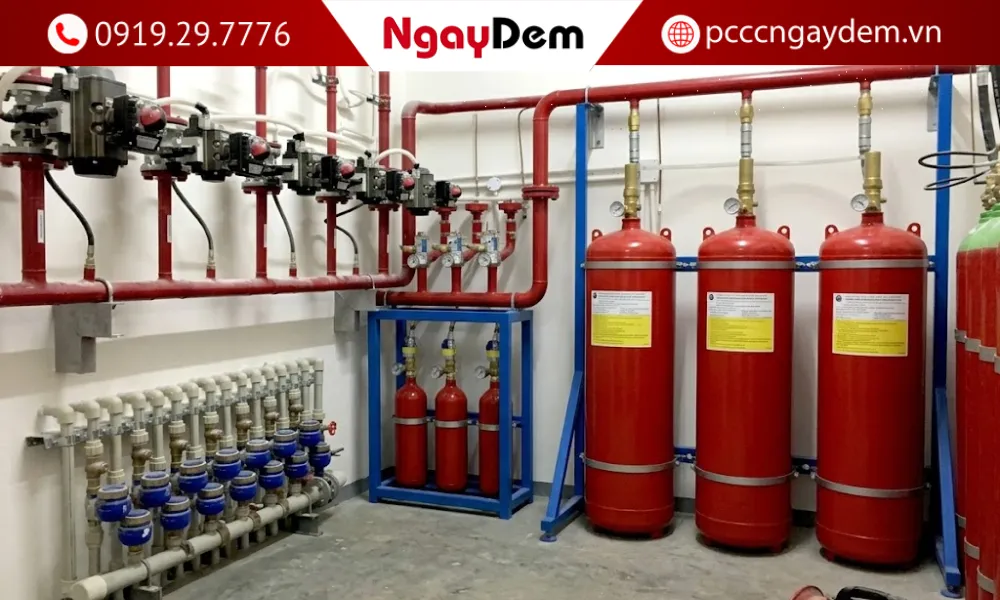

Hệ thống chữa cháy tự động FM200 vẫn là giải pháp đáng tin cậy cho nhiều công trình quan trọng tại Việt Nam. Nếu bạn đang lập kế hoạch cho phòng máy chủ hay data center, hãy liên hệ PCCC Ngày Đêm 0919.29.7776 tư vấn uy tín để khảo sát miễn phí, tính toán chính xác nồng độ và size bình phù hợp
