Biển thoát hiểm PCCC: Quy định & cách lắp đặt chuẩn

Biển chỉ dẫn thoát hiểm PCCC là thành phần quan trọng trong hệ thống an toàn, có chức năng định hướng lối thoát trong điều kiện khẩn cấp, đặc biệt khi tầm nhìn bị hạn chế. Qua hơn 15 năm kinh nghiệm triển khai, việc thiết kế và lắp đặt đúng tiêu chuẩn kỹ thuật được xem là yếu tố quyết định, vừa đảm bảo tính tuân thủ pháp lý vừa tối ưu hiệu quả thoát nạn thực tế.

Biển Thoát Hiểm PCCC Là Gì

Biển thoát hiểm PCCC (hay biển chỉ dẫn lối thoát hiểm, biển EXIT) thuộc nhóm biển chỉ dẫn an toàn thuộc hệ thống phòng cháy chữa cháy. Chúng có nhiệm vụ hướng dẫn người dân, nhân viên di chuyển nhanh chóng đến lối ra an toàn ngay cả khi khói mù dày đặc hoặc mất điện hoàn toàn.

Theo TCVN 13456:2022 – tiêu chuẩn quốc gia về phương tiện chiếu sáng sự cố và chỉ dẫn thoát nạn – biển thoát hiểm PCCC phải đảm bảo tính tương phản cao, dễ nhận biết từ xa và phát sáng trong điều kiện tối. Đây không chỉ là yêu cầu kỹ thuật mà còn là trách nhiệm pháp lý theo Thông tư 149/2020/TT-BCA và Nghị định 136/2020/NĐ-CP. Một sai sót nhỏ trong thiết kế hoặc lắp đặt có thể dẫn đến mức phạt hành chính lên đến hàng chục triệu đồng, thậm chí đình chỉ hoạt động.

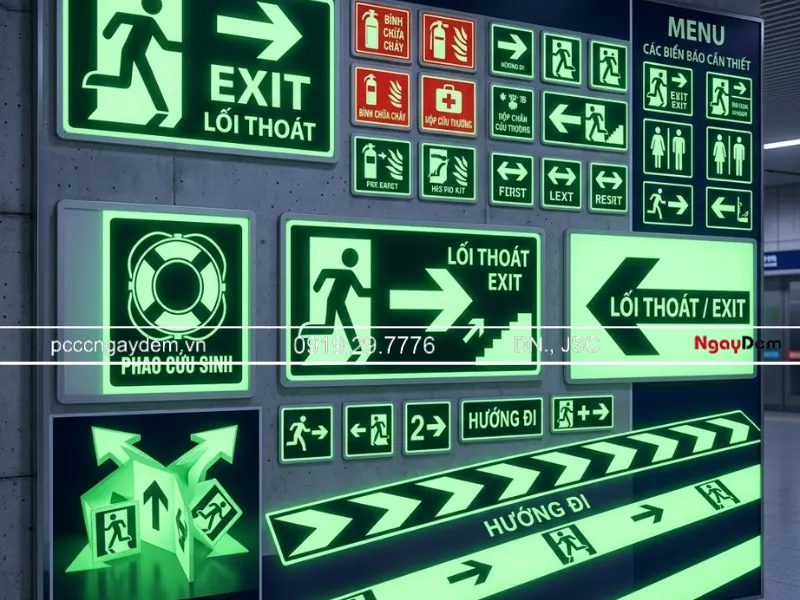

Các Loại Biển Thoát Hiểm PCCC Phổ Biến Hiện Nay

Dựa trên thực tế triển khai, tôi phân loại biển thoát hiểm PCCC thành các nhóm chính sau:

• Biển EXIT cơ bản: Hình người chạy kết hợp chữ “EXIT” hoặc “Lối thoát hiểm” màu trắng trên nền xanh lá. Thường lắp trước cửa thoát hiểm.
• Biển chỉ hướng thoát nạn: Kết hợp mũi tên chỉ trái/phải/lên/xuống, phù hợp hành lang dài hoặc khu vực phức tạp.
• Biển dạ quang (photoluminescent): Tự phát sáng mà không cần điện, lý tưởng cho khu vực mất điện đột ngột.
• Đèn báo thoát hiểm khẩn cấp (Exit light): Kết hợp LED + pin dự phòng, sáng liên tục 60-80 phút.
• Biển tầm thấp: Lắp gần sàn (150-200 mm) để tránh khói bay lên cao – bắt buộc tại nhà cao từ 7 tầng trở lên theo TCVN 13456:2022.
• Sơ đồ chỉ dẫn thoát nạn: Bản vẽ mặt bằng tầng chi tiết, là “trái tim” của hệ thống chỉ dẫn.

Mỗi loại đều phải tuân thủ màu sắc thống nhất: nền xanh lá – chữ và ký hiệu trắng, theo TCVN 8092:2009 (ISO 7010).

Tiêu Chuẩn Thiết Kế Biển Thoát Hiểm PCCC

Kinh nghiệm thực tế cho thấy nhiều công trình vẫn sử dụng kích thước sai tiêu chuẩn, dẫn đến giảm hiệu quả nhận biết. Theo TCVN 13456:2022:

• Kích thước tối thiểu: 15×30 cm (biển nhỏ), 20×40 cm (biển thông thường), 30×60 cm (biển lớn).
• Sơ đồ chỉ dẫn thoát nạn: Không nhỏ hơn 600×400 mm (tương đương A2) tại tầng; 400×300 mm tại phòng nghỉ khách sạn.
• Chất liệu: Mica acrylic dạ quang, tôn chống cháy hoặc nhựa photoluminescent chịu nhiệt cao.
• Độ cao lắp: Mép dưới biển thông thường 2–2,5 m; sơ đồ chỉ dẫn thoát nạn là 1,5 m ± 0,2 m.

Đội ngũ kĩ thuật PCCC Ngày Đêm từng kiểm tra một chung cư 15 tầng mà biển EXIT bị che khuất bởi trần trang trí – vi phạm rõ ràng. Hãy nhớ: biển phải dễ nhìn từ khoảng cách 15–20 m ngay cả trong khói.

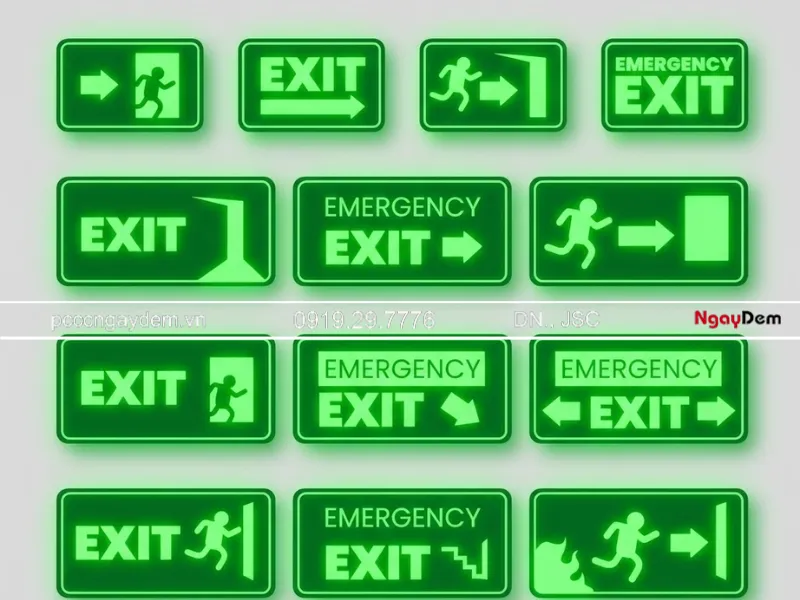

Vị Trí Lắp Đặt Biển Thoát Hiểm PCCC Đúng Quy Định

Vị trí quyết định 80% hiệu quả của biển thoát hiểm PCCC. Theo TCVN 13456:2022:

• Lắp tại mọi lối ra vào cầu thang bộ, cửa thoát nạn, hành lang giao nhau.
• Biển tầm thấp bắt buộc tại hành lang dài >10 m hoặc nhà cao ≥7 tầng.
• Sơ đồ chỉ dẫn thoát nạn phải niêm yết tại vị trí dễ thấy nhất mỗi tầng (gần thang máy, cầu thang chính).
• Kết hợp đèn chiếu sáng sự cố để đảm bảo nhìn rõ khi mất điện.

Sơ Đồ Chỉ Dẫn Thoát Hiểm Phòng Cháy Chữa Cháy

Sơ đồ chỉ dẫn thoát nạn là phần quan trọng nhất của hệ thống biển thoát hiểm PCCC. Theo Điều 5.2.9 TCVN 13456:2022, sơ đồ phải bao gồm hai phần:

1. Phần ký hiệu hình học: Mặt bằng tầng, đường/lối thoát nạn (mũi tên xanh), vị trí cầu thang bộ, cửa ra, “Bạn đang ở đây”, vị trí bình chữa cháy, vòi nước, nút báo cháy.
2. Phần chỉ dẫn bằng chữ: Trình tự xử lý khi cháy (“Bình tĩnh – Không dùng thang máy – Theo mũi tên xanh – Gọi 114”).

Kích thước sơ đồ tầng ≥600×400 mm, lắp cố định, dễ đọc và phải cập nhật ngay khi thay đổi bố trí công trình.

Quy Định Pháp Lý Và Trách Nhiệm Của Chủ Cơ Sở

Biển thoát hiểm hay biển chỉ dẫn trong hệ thống phòng cháy chữa cháy là bắt buộc theo:

• Thông tư 149/2020/TT-BCA (biển chỉ dẫn theo TCVN 4879:1989).
• TCVN 13456:2022 (thiết kế – lắp đặt).
• QCVN 06:2021/BXD (an toàn cháy cho nhà và công trình).

Vi phạm (tháo gỡ, che khuất, không lắp) sẽ bị xử phạt theo Nghị định hiện hành. Chủ cơ sở phải chịu trách nhiệm hoàn toàn về tính chính xác và hiệu lực của hệ thống.

Kinh Nghiệm Thực Tế Khi Chọn Và Lắp Đặt Biển Thoát Hiểm PCCC

Từ hàng chục dự án tôi đã tham gia:

• Ưu tiên đơn vị có chứng chỉ PCCC và cam kết bảo hành pin/đèn ≥3 năm.
• Kết hợp biển dạ quang + đèn Exit để tối ưu chi phí và hiệu quả.
• Trước khi nghiệm thu, hãy chạy thử mô phỏng mất điện và khói để kiểm tra thực tế.
• Lỗi thường gặp: Sơ đồ không đánh dấu “Bạn đang ở đây” hoặc biển chỉ hướng ngược – gây nhầm lẫn nghiêm trọng.

Biển thoát hiểm PCCC không chỉ là “biển báo” mà là hệ thống sống còn. Đầu tư đúng cách hôm nay sẽ cứu sống hàng chục, thậm chí hàng trăm người trong tương lai.
